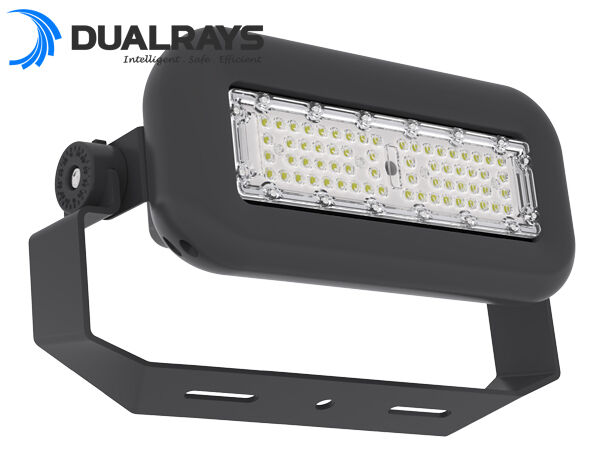

* Yüksek Parlaklık SAN'AN LUMILEDS LUXEON SMD3030 2D / SMD5050 LED'ler, Meanwell XLG / PHILIPS Sürücü Opsiyonel;
* Hassas Entegre Kalıp Döküm ADC12 AL, Mükemmel Isı İletkenliği;
* IP65 / IK10 Koruması;
* 30°/60°/90°/120°Simetrik,49*21°/54*40°/90*110°/70*140°/80*140°/143*50/136*78° / 143*50°Asimetrik,
45°polarize,60°polarize(gelişen)optik Opsiyonel;
* Çeşitli Akıllı Kontrol: 1-10V, DALI, DMX512, Opsiyon için Zigbee;
* UV veya IR içermez ve tamamen cıva içermez;
* L80/B10 @ 100.000 saat;
* Özel projeler için özelleştirilmiş olarak desteklenir;
Seçenekler:
> Sürücü: Meanwell//SOSEN/PHILIPS,DURALYS'in kendi geliştirdiği sürücü, dayanıklı ve kompakt.
> LED'ler: LUMILEDS/SAN'AN LED'ler İsteğe bağlı;
> Verimlilik: 130LPW/160LPW İsteğe Bağlı;
> Kontroller ve Karartma: Seçenek için 1-10V, DALI, DMX512, Zigbee;
> Optik Lens: 30°/60°/90°/120°Simetrik,49*21°/54*40°/90*110°/70*140°/80*140°/143*50/136*78° / 143*50°Asimetrik,
45°polarize,60°polarize(gelişen) optik Opsiyonel;

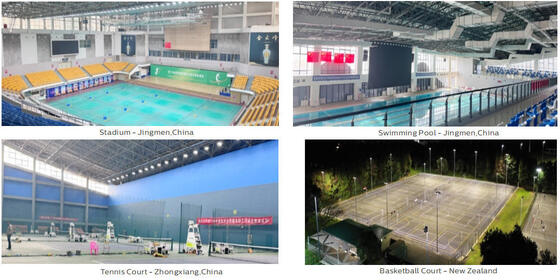

>Apron aydınlatması (Havaalanları) ve limanlar;
>Rekreasyonel spor aydınlatma uygulamaları (Futbol, Hokey, Basketbol, Golf, Tenis, vb.);
>Yüksek direk alanı aydınlatması;
>Büyük bina cephe aydınlatması;
>Otopark ve Endüstriyel alanlar;
>Döner kavşaklar ve otoyol kavşakları;
| Genel Sistem |
| Muhafaza Malzemesi: Yüksek basınçlı döküm ADC12 alüminyum EN AC-43000, EN AC-43100, EN AC-43400, EN AC-44100,EN AC-47100, UNE EN 1706 standardına göre toz boyalı. |
| Gövde Rengi: Metalik Siyah (RAL9017), Diğer renkler isteğe bağlı |
| Sızdırmazlık Contaları: Silikon köpük |
LED'lerin Termal Dağılımı: İletken sıvılar olmadan, kanatsız ADC12 AL armatür gövdesi aracılığıyla. Pasif konveksiyon dağıtımı
yüksek iletkenliğe sahip Kurşunsuz lehim pastası aracılığıyla LED modülleriyle termal temasın sağlanması |

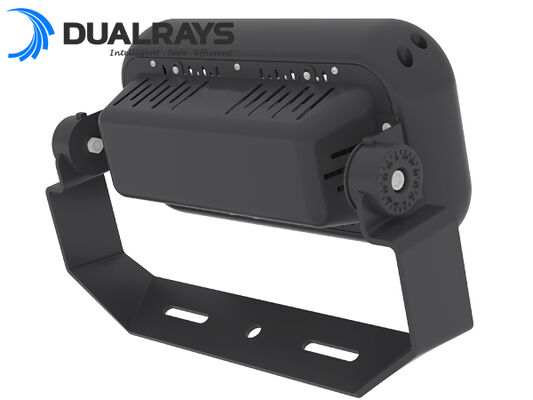

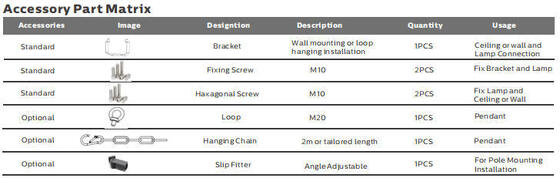

| Braketler: 360° Döndürülebilir U Şekli Braket |
| Önerilen Montaj Yüksekliği: 5 - 20 metre |
| Bakım: Kolay, tornavidayla açılır, kolay bileşen değişimi için modüler konsept: LED'ler, sürücüler, SPD. |
Sürücü: Sabit akım ayarlı ve programlanabilir sürücü. Sürücü kutusuna gömülü, önceden kablolanmış
Galvanizli bir sürücü kutusunun içinde. |
| IP (Giriş Koruma Derecesi): IP66 |
| IK (Darbe Dayanımı): IK10 |
| Koruma Sınıfı: Sınıf Ⅰ |
| Kablo Girişi: H05RN-F 3*1,5mm2 | H05RN-F 5*1,5mm2 (Maksimum kesit 4mm2) |
| Aşırı Gerilim Direnci: CM: 10kV, DM: 6kV |
| SPD (isteğe bağlı): 10kV-10kA, tip II, kullanım ömrü sonunda yükü ayırmak için LED sinyalli ve termo sigortalı |

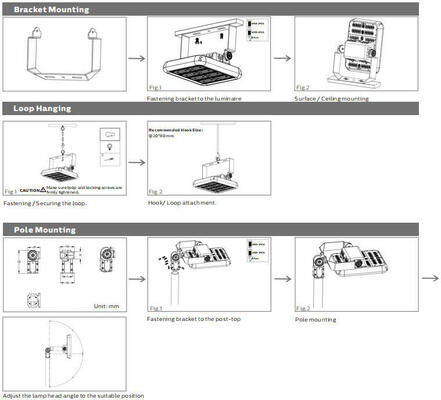

| Kurulum: Braket kurulumu, zemine, duvara, yüksek direğe ve diğer katı düzlemlere kurulum için uygundur |

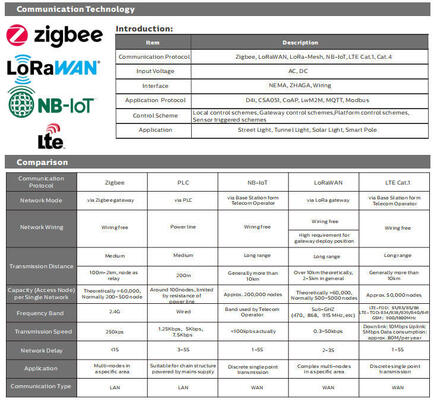

| Akıllı Fonksiyon: 0-10V, PWM, Zaman kontrolü, DMX, Zigbee, DALI |
| Elektrik Sistemi |
| Ana Gerilim: 100~277VAC/ 50~60Hz | 277~480VAC/ 50~60Hz |
| Güç Faktörü (PF): ≥0,95 |
| Toplam Harmonik Bozulma (THD): <%10 |
| Çıkış Türü: SELV Olmayan(izole edilmemiş) |
| Titreşim Faktörü: <%1 |
| Sürücü verimliliği: >%90 |
| Enerji sınıfı: A++ IPEA>1,15 |
| Fotometri Sistemi |
| LED'ler: SMD3030 / SMD5050 Opsiyonel |
| CCT (İlişkili Renk Sıcaklığı): Tek CCT (3000K | 4000K | 5000K | 5700K |6500K) |
| CRI (Renksel Geriverim İndeksi): Standart için >70Ra (daha yüksek CRI için >80Ra mevcuttur) |
| Fotobiyolojik Güvenlik: RG0 (risksiz) |
| Yukarı doğru ışık çıkışı oranı: ULOR %0 |
| Aşağı doğru ışık çıkışı oranı: DLOR %100 |
| Parlama indeksi: D5 ile D6 arasında (ışık dağılımına bağlı olarak) |
| Işık şiddeti kategorisi: G*4 ile G*6 arası (ışık dağılımına bağlı olarak) |
| Işık akısı CIE n°3: >%95 |
| SDCM (Renk Eşleştirmede Standart Sapma): <6 |
|

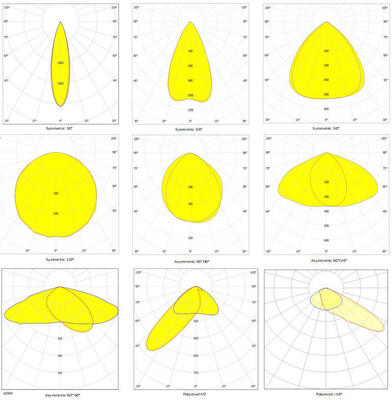

Işın Açısı: 30°/60°/90°/120°Simetrik,49*21°/54*40°/90*110°/70*140°/80*140°/143*50/136*78° / 143*50°Asimetrik,
45°polarize,60°polarize(gelişmekte olan)
|
| Ortalama Armatür Faydalı Ömrü: 100.000 saat (L80B10) |
| EOL'de Lümen Bakımı: >%70 |
| Aydınlatma Verimi: 130LPW (PROLine) | 160LPW (PRIMELine) İsteğe Bağlı |

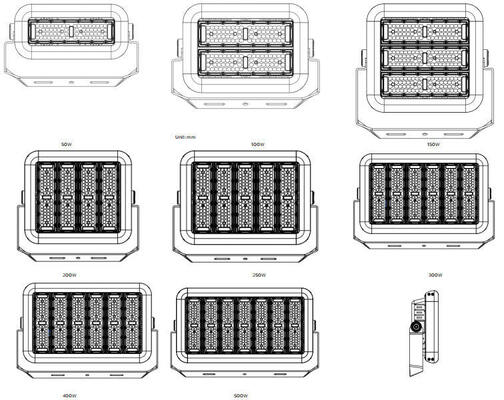

| Nominal Güç: 50W 100W 150W 200W 300W 400W 500W |
|
Teslim Edilen Lümen
@ 5000K, CRl>70 (PRO) 6.500lm 13.000lm 19.500lm 27.000lm 39.000lm 52.000lm 65.000lm
|
| (PRIME) 8.000lm 16.000lm 24.000lm 32.000lm 48.000lm 64.000lm 80.000lm |
| Çalışma Durumu |
| Çalışma Sıcaklığı / Nem: -40~ +50°C (-40°F ~ 122°F) / %10~90 RH, yoğunlaşmamış |
| Depolama Sıcaklığı / Nem: -40~ +80°C (-40°F ~ 176°F) / %10~90 RH, yoğunlaşmamış |
| Ortalama LED Kullanım Süresi L80B10: ≥100.000H |
| Nominal Nominal Ömür (Tp <70°C): 100.000 saate kadar |
| Sürücü MTBF: 500.000H,MIL-HDBK-217F(25°C) |
| Titreşime Dayanıklı: 10 ~ 500Hz, 5G 12 dak / 1 döngü, 72 dak. Her biri X,Y,Z eksenleri boyunca |
| Akustik Gürültü: <25dB (30cm mesafe, Normal çalışma) |
| Garanti: 5 Yıl (7 yıla kadar uzatılabilir) |
| Sertifikalar |
| Küresel Sertifika: ENEC | CE | RoHS | D işareti | KEMA-KEUR Listelendi, SAA | C-Tick | RCM | CB | ETL/CETL | DLC Premium |
| Güvenlik Direktifleri: EN 60598-1 | EN 60598-2-3 | EN 62493 | IEC 62471 |
| EMC Direktifleri: EN 55015 | EN 61547 | EN 61000-3-2 | EN 61000-3-3 | EN 61347-2-13 | EN 61347-1 | EN 62384 |
| Diğer Direktifler: IEC 62262 | EN 13032-4 | EN 62717 | EN 6272-1 | EN6272-2-1 | EN 61643-11 |
* Işık akısı toleransı, Güç toleransı ve renk sıcaklığı toleransı ±%5, 5000K ve CRl>70.
* Aydınlatma hüzmesi, ışık şiddeti dağılımı ve ışık verimliliği EN13032 norm serisi için EN ISO 17025:2005 normu ve LM-79 normuna göre incelenmiştir.
* Güncel ürün bilgileri ve genel garanti şartları www.DUALRAYS.com web sitemizde mevcuttur.
* Bireysel indeksler için ışık akısı ve güçleri hakkında detaylı bilgi ürün veri sayfasında belirtilmiştir.
* LED gruplama nedeniyle değerler değişebilir.
* Veri sayfasındaki parametreler 5000K/70Ra temel alınarak Ta=25°C için verilmiştir.
* ZHAGA versiyonu veya D4i/SR güç kaynağı ile güç toleransı: ±%10.
Gücü kapatın, AC kablosunu bağlayın.
Dimmerleme bağlantısı (Dimmerlenebilir sürücü ile)
1. 0-10V karartma ile uyumludur.
2. Kabloları yukarıdaki şemaya göre bağlayın.
| Güç/W İç Kutu Dış Karton Adet/Koli Birim NW GW/Karton |
| 50 260x150x425mm 635x540x445mm 8PCS 3.6Kg 32.8Kg |
| 100 300x150x425mm 635x620x445mm 8PCS 5.8Kg 51.6Kg |
| 150 405x150x425mm 635x420x445mm 4 Adet 7.4Kg 33.5Kg |
| 200 415x150x410mm 635x430x430mm 4PCS 9.3Kg 42.7Kg |
| 250 415x150x485mm 415x150x485mm 1 Adet 13.9Kg 16.3Kg |
| 300415x150x560mm 415x150x560mm 1 Adet 16.3Kg 19.5Kg |
| 400 415x150x560mm 415x150x560mm 1 Adet 19.5Kg 22.8Kg |
| 500 415x150x635mm 415x150x635mm 1 Adet 22.8Kg 25.5Kg |
Lütfen kurulumdan önce aşağıdaki talimatların tamamını okuyun:
* Elektrik çarpmasını önlemek için lütfen kurulumdan önce güç kaynağının kapalı olduğundan emin olun.
* Lamba, Ulusal Elektrik Yasasına ve ilgili yerel yasalara uygun olarak kalifiye bir elektrikçi veya teknisyen tarafından kurulmalı ve çalıştırılmalıdır.
* Lambayı ambalajından çıkarıp dikkatle inceleyin, varsa hasarları bildirin ve taşıma sırasında ürünün herhangi bir kısmı hasar görmüşse tüm ambalaj malzemelerini saklayın.
* Lamba hasarlıysa kullanmayın!
İfade:
LED armatürlerin Uluslararası Standardına göre DUALRAYS, burada resmi olarak DUALRAYS LED Highbay Light (UFO Highbay) serisi ürünlerinin yalnızca iç mekan veya yarı dış mekan nötr ortamlara uygulanmasına izin verildiğini iddia ediyor. Bu arada DUALRAYS, ürünler için tam garanti vaat ediyor.
Üreticinin resmi onayı olmadan yüksek/düşük sıcaklık, yüksek nem, yüksek tuzluluk, yüksek amonyak vb. gibi zorlu ortam uygulamalarına izin verilmez. Herhangi bir yanlış uygulama durumunda garanti politikası artık garanti edilmez.
