* Yüksek Parlaklık SAN'AN LUMILEDS LUXEON SMD3030 2D / SMD5050 LED'ler, Meanwell XLG / PHILIPS Sürücü Opsiyonel;
* Hassas Entegre Döküm ADC12 AL, Mükemmel Isıl İletkenlik；
* IP65 / IK10 Koruması;
* 30°/60°/90°/120° Simetrik,49*21°/54*40°/90*110°/70*140°/80*140°/143*50/136*78° / 143*50° Asimetrik,
45° polarize,60° polarize (geliştirme) optik Opsiyonel;
* Çeşitli Akıllı Kontrol: 1-10V, DALI, DMX512, Opsiyon için Zigbee;
* UV veya IR yok ve tamamen cıva içermez;
* L80/B10 @ 100.000 saat;
* Özel projeler için özelleştirilmiş destek;
Seçenekler:
> Sürücü: Meanwell//SOSEN/PHILIPS, DURALYS kendi geliştirdiği sürücü, dayanıklı ve kompakt.
> LED'ler: LUMILEDS/SAN'AN LED'ler Opsiyonel;
> Verimlilik: 130LPW/160LPW Opsiyonel;
> Kontroller ve Kısma: 1-10V, DALI, DMX512, Opsiyon için Zigbee;
> Optik Lens: 30°/60°/90°/120° Simetrik,49*21°/54*40°/90*110°/70*140°/80*140°/143*50/136*78° / 143*50° Asimetrik,
45° polarize,60° polarize (geliştirme) optik Opsiyonel;
> Önlük aydınlatması (Havaalanları) ve limanlar;

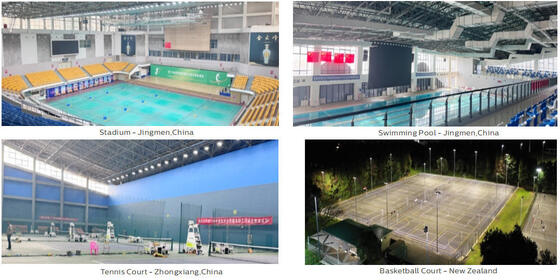

> Rekreasyonel spor aydınlatma uygulamaları (Futbol, Hokey, Basketbol, Golf, Tenis, vb.);
> Yüksek direkli alan aydınlatması;
> Büyük bina cephe aydınlatması;
> Otopark ve Endüstriyel alanlar;
> Döner kavşaklar ve otoyol kavşakları;
| Genel Sistem |
| Gövde Malzemesi: Yüksek basınçlı döküm ADC12 alüminyum EN AC-43000, EN AC-43100, EN AC-43400, EN AC-44100, EN AC-47100, UNE EN 1706 standardına göre toz boyalı. |
| Gövde Rengi: Metalik Siyah (RAL9017), Diğer renkler isteğe bağlı |
| Sızdırmazlık Contaları: Silikon köpük |
LED'lerin Isı Dağılımı: İletken sıvılar olmadan, finsiz ADC12 AL armatür gövdesi aracılığıyla. Pasif konveksiyon dağılımı
LED modülleriyle yüksek iletkenlikli Kurşunsuz lehim pastası aracılığıyla termal temas sağlar |

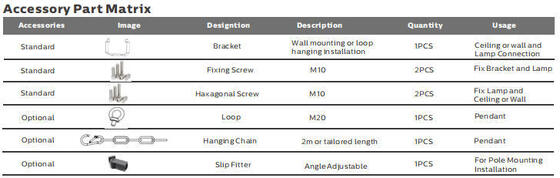

| Parantezler: 360°Dönebilen U Şeklinde Braket |
| Önerilen Montaj Yüksekliği: 5 - 20 metre |
| Bakım: Kolay, tornavida ile açma, kolay bileşen değişimi için modüler konsept: LED'ler, sürücüler, SPD. |
Sürücü: Sabit akım ayarlanabilir ve programlanabilir sürücü. Sürücü kutusuna gömülü, önceden kablolanmış
galvanizli bir sürücü kutusunun içinde. |
| IP (Giriş Koruması Derecesi): IP66 |
| IK (Darbe Dayanımı): IK10 |
| Koruma Sınıfı: Sınıf Ⅰ |
| Kablo Girişi: H05RN-F 3*1.5mm2 | H05RN-F 5*1.5mm2 (Maksimum kesit 4mm2) |
| Dalgalanma Gerilimi Direnci: CM: 10kV, DM: 6kV |
| SPD (isteğe bağlı): 10kV-10kA, tip II, LED sinyali ve ömrünün sonunda yükü kesmek için termal sigorta ile |

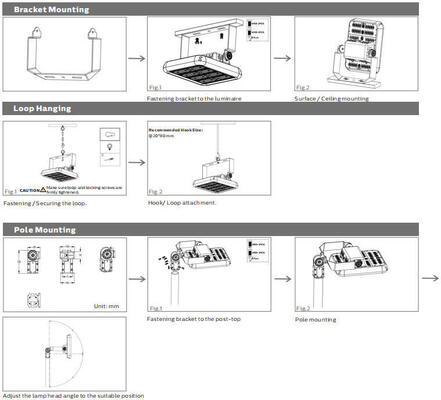

| Kurulum: Braket montajı, zemin, duvar, yüksek direk ve diğer katı düzlem üzerine montaj için uygundur |
| Akıllı İşlev: 0-10V, PWM, Zaman kontrolü, DMX, Zigbee, DALI |
| Elektrik Sistemi |
| Ana Gerilim: 100~277VAC/ 50~60Hz | 277~480VAC/ 50~60Hz |
| Güç Faktörü (PF): ≥0.95 |
| Toplam Harmonik Bozulma (THD): ＜10% |
| Çıkış Tipi: Non-SELV (izole edilmemiş) |
| Titreşim Faktörü:<1% |
| Sürücü etkinliği: >%90 |
| Enerji sınıfı: A++ IPEA>1.15 |
| Fotometri Sistemi |
| LED'ler: SMD3030 / SMD5050 Opsiyonel |
| CCT (İlişkili Renk Sıcaklığı): Tek CCT (3000K | 4000K | 5000K | 5700K |6500K) |
| CRI (Renk Oluşturma İndeksi): Standart için >70Ra (>80Ra daha yüksek CRI için mevcuttur) |
| Fotobiyolojik Güvenlik: RG0 (riskten muaf) |
| Yukarı doğru ışık çıkış oranı: ULOR %0 |
| Aşağı doğru ışık çıkış oranı: DLOR %100 |
| Parlama indeksi: D5 ile D6 arasında (ışık dağılımına bağlı olarak) |
| Işık şiddeti kategorisi: G*4 ile G*6 arasında (ışık dağılımına bağlı olarak) |
| Işık akısı CIE nº3: >%95 |
| SDCM (Renk Eşleştirme Standart Sapması): ＜6 |
|
Işın Açısı: 30°/60°/90°/120° Simetrik,49*21°/54*40°/90*110°/70*140°/80*140°/143*50/136*78° / 143*50° Asimetrik,
45° polarize,60° polarize (geliştirme)
|
| Ortalama Armatür Kullanım Ömrü: 100.000 saat (L80B10) |
| e.o.l.'de Lümen Bakımı: >%70 |
| Işık Verimliliği: 130LPW (PROLine) | 160LPW (PRIMELine) Opsiyonel |

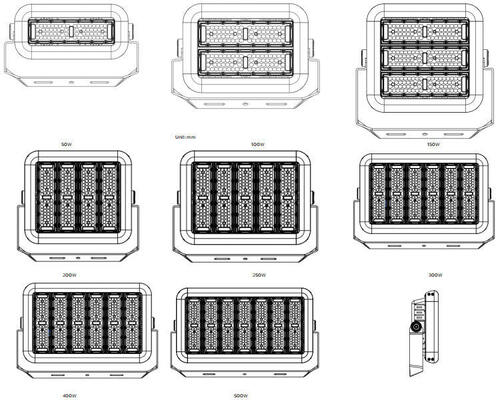

| Nominal Güç: 50W 100W 150W 200W 300W 400W 500W |
|
Teslim Edilen Lümen
@ 5000K, CRl>70 (PRO) 6.500lm 13.000lm 19.500lm 27.000lm 39.000lm 52.000lm 65.000lm
|
| (PRIME) 8.000lm 16.000lm 24.000lm 32.000lm 48.000lm 64.000lm 80.000lm |
| Çalışma Koşulu |
| Çalışma Sıcaklığı / Nem: -40~ +50℃ (-40°F ~ 122°F) / %10~90 RH, yoğunlaşmamış |
| Depolama Sıcaklığı / Nem: -40~ +80℃ (-40°F ~ 176°F) / %10~90 RH, yoğunlaşmamış |
| Ortalama LED Kullanım Süresi L80B10: ≥100.000H |
| Nominal Ömür Boyu (Tp <70℃): 100.000H'ye kadar |
| Sürücü MTBF: 500.000H, MIL-HDBK-217F(25℃) |
| Titreşim Dayanıklı: 10~500Hz,5G 12dk / 1 döngü, 72dk süre. Her biri X,Y,Z eksenleri boyunca |
| Akustik Gürültü: ＜25dB (30cm mesafe, Normal çalışma) |
| Garanti: 5 Yıl (7 yıla kadar uzatılabilir) |
| Sertifikalar |
| Küresel Sertifika: ENEC | CE | RoHS | D-mark | KEMA-KEUR Listelenen, SAA | C-Tick | RCM | CB | ETL/CETL | DLC Premium |
| Güvenlik Direktifleri: EN 60598-1 | EN 60598-2-3 | EN 62493 | IEC 62471 |
| EMC Direktifleri: EN 55015 | EN 61547 | EN 61000-3-2 | EN 61000-3-3 | EN 61347-2-13 | EN 61347-1 | EN 62384 |
| Diğer Direktifler: IEC 62262 | EN 13032-4 | EN 62717 | EN 6272-1 | EN6272-2-1 | EN 61643-11 |
* Işık akısı toleransı, Güç toleransı ve renk sıcaklığı toleransı ±%5, 5000K ve CRl>70.
* Aydınlatma ışını, ışık şiddeti dağılımı ve ışık verimliliği, EN13032 norm serisi ve LM-79 normu için EN ISO 17025:2005 normuna uygun olarak incelenmiştir.
* Web sitemizde güncel ürün bilgileri ve genel garanti koşulları mevcuttur www.DUALRAYS.com
* Bireysel indeksler için ışık akıları ve güçler hakkında ayrıntılı bilgiler ürün veri sayfasında belirtilmiştir.
* Değerler, LED binning nedeniyle değişebilir.
* Veri sayfasındaki parametreler Ta=25°C için, 5000K/70Ra'ya göre verilmiştir.
* ZHAGA versiyonu veya güç kaynağı D4i/SR ile güç toleransı: ±%10.
Gücü kapatın, AC kablosunu bağlayın.
Kısma bağlantısı (Kısılabilir sürücü ile)
1. 0-10V kısma ile uyumlu.
2. Kabloları yukarıdaki şema gibi bağlayın.

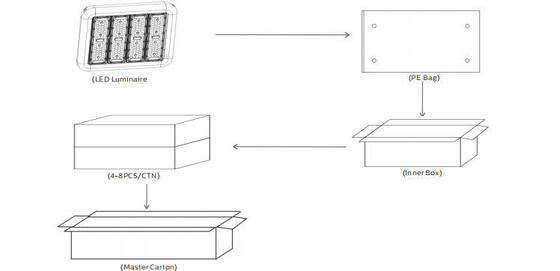

| Güç/W İç Kutu Dış Karton ADET”/CTN Birim N.W G.W/Karton |
| 50 260x150x425mm 635x540x445mm 8PCS 3.6Kg 32.8Kg |
| 100 300x150x425mm 635x620x445mm 8PCS 5.8Kg 51.6Kg |
| 150 405x150x425mm 635x420x445mm 4PCS 7.4Kg 33.5Kg |
| 200 415x150x410mm 635x430x430mm 4PCS 9.3Kg 42.7Kg |
| 250 415x150x485mm 415x150x485mm 1PCS 13.9Kg 16.3Kg |
| 300 415x150x560mm 415x150x560mm 1PCS 16.3Kg 19.5Kg |
| 400 415x150x560mm 415x150x560mm 1PCS 19.5Kg 22.8Kg |
| 500 415x150x635mm 415x150x635mm 1PCS 22.8Kg 25.5Kg |
Lütfen kurulumdan önce aşağıdaki tüm talimatları okuyun:
* Elektrik çarpmasını önlemek için, lütfen kurulumdan önce güç kaynağının kapalı olduğundan emin olun.
* Lamba, Ulusal Elektrik Yasası ve ilgili yerel yasalara uygun olarak kalifiye bir elektrikçi veya teknisyen tarafından kurulmalı ve çalıştırılmalıdır.
* Lambayı dikkatlice açın ve inceleyin, herhangi bir hasarı bildirin ve ürünün herhangi bir kısmı nakliye sırasında hasar görmüşse tüm ambalaj malzemelerini saklayın.
* Lamba hasar görmüşse, kullanmayın!
Beyan:
LED armatürün Uluslararası Standardına göre, burada DUALRAYS, DUALRAYS LED Highbay Işık (UFO Highbay) serisi ürünlerin yalnızca iç veya yarı dış mekan nötr ortamlarda uygulanmasına izin verildiğini resmi olarak iddia etmektedir. Bu arada DUALRAYS, ürünler için tam garanti vaat ediyor.
Yüksek/düşük sıcaklık, yüksek nem, yüksek tuzluluk, yüksek amonyak vb. dahil olmak üzere herhangi bir ciddi ortam uygulamasına, üreticiden resmi onay alınmadan izin verilmez. Herhangi bir yanlış uygulama meydana gelirse, garanti politikası artık garanti edilmez.
