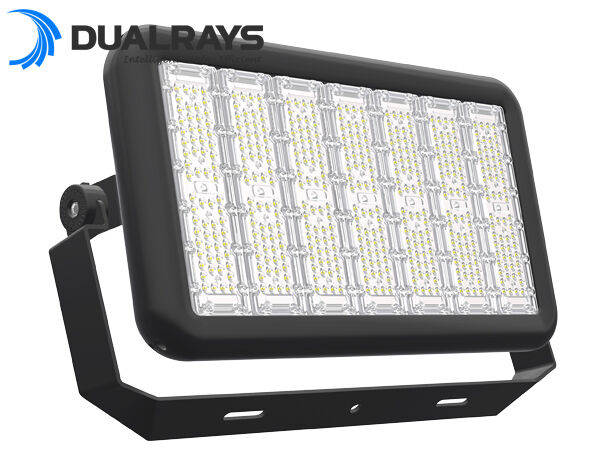

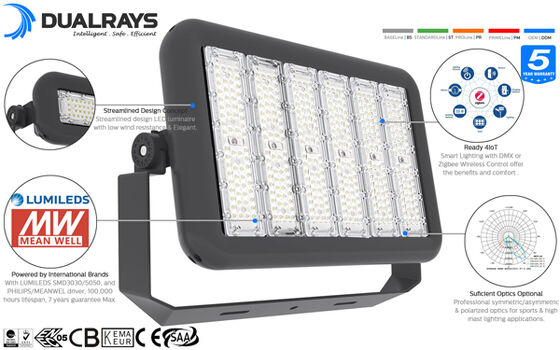

* Yüksek parlaklıklı SAN'AN LUMILEDS LUXEON SMD3030 2D / SMD5050 LED'leri, Meanwell XLG / PHILIPS Sürücüsü İsteğe bağlı;
* Precision Integrated Die-casting ADC12 AL,Mükemmel Termal İletişimlilik;
* IP65 / IK10 koruması;
* 30°/60°/90°/120° Simmetrik,49*21°/54*40°/90*110°/70*140°/80*140°/143*50/136*78° / 143*50° Asimetrik,
45° kutuplaşmış, 60° kutuplaşmış (gelişmekte) optik İsteğe bağlı

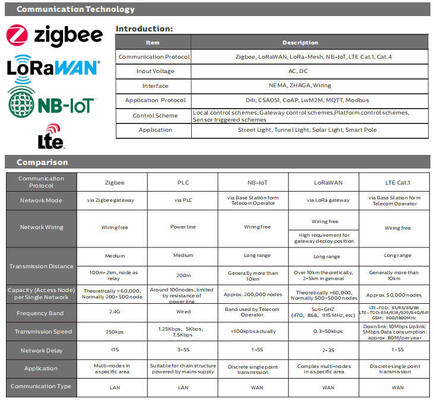

* Çeşitli Akıllı Kontrol: 1-10V, DALI, DMX512, Zigbee seçeneği;
* UV veya IR yok ve tamamen cıva içermiyor.
* L80/B10 @ 100.000h;
* Özel projeler için özel destek;
Seçenekler:
> Sürücü: Meanwell//SOSEN/PHILIPS,DURALYS kendi geliştirdiği sürücü, dayanıklı ve kompakt.
> LED'ler: LUMILEDS/SAN'AN LED'ler İsteğe bağlıdır.
> Verimlilik: 130LPW/160LPW İsteğe bağlı;
> Kontroller ve Dimming: 1-10V, DALI, DMX512, Zigbee seçeneği;
> Optik lens: 30°/60°/90°/120° Simmetrik,49*21°/54*40°/90*110°/70*140°/80*140°/143*50/136*78° / 143*50° Asimetrik,
45° kutuplaşmış, 60° kutuplaşmış (gelişmekte) optik İsteğe bağlı;
> Önlük aydınlatması ((Uçaklar) ve limanlar;

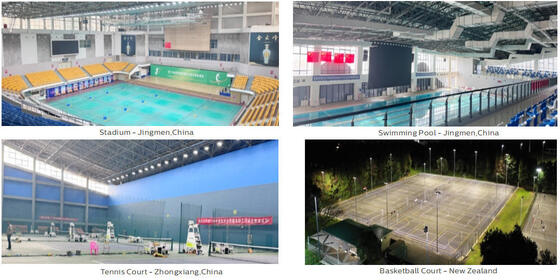

> Eğlence spor aydınlatma uygulamaları (Futbol, Hokey, Basketbol, Golf, Tenis vb.)
> Yüksek direk alanı aydınlatması;
> Büyük bina cephe aydınlatması;
> Otopark ve Endüstriyel alanlar;
> Çemberler ve otoyol kavşakları;
| Genel Sistem |
| Ev malzemesi: EN AC-43000, EN AC-43100, EN AC-43400, EN AC-44100, EN AC-47100 yüksek basınçlı ADC12 alüminyum, UNE EN 1706 standardına göre toz kaplamalıdır. |
| Koruma rengi: Metal Siyah (RAL9017), Diğer renkler isteğe bağlıdır |
| Dükkan Dükkanları: Silikon köpük |
LED'ler Isı dağılımı: Yıldızsız ADC12 AL aydınlatıcı gövdesinden geçiricisiz sıvılar olmadan.
Yüksek iletkenliğe sahip kurşunsuz lehimli bir pasta ile LED modülleri ile termal teması sağlamak |

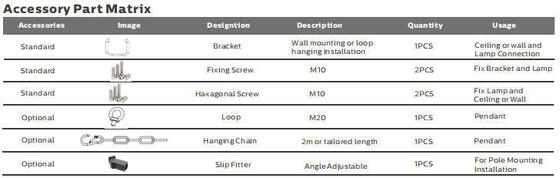

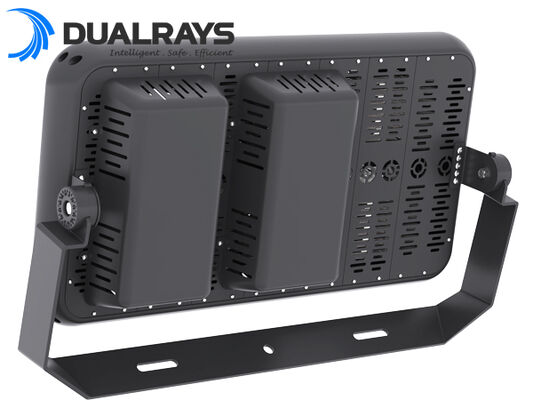

| Brackets: 360° dönülebilir U şeklindeki Bracket |
| Tavsiye edilen yükseklik: 5 - 20 metre |
| Bakım: Kolay, vida sürücüsü ile açılma, kolay bileşen değiştirme için modüler konsept: LED'ler, sürücüler, SPD. |
Sürücü: Sürekli akım ayarlanabilir ve programlanabilir sürücü. Sürücü kutusuna yerleştirilmiş, önceden kablolu
Galvanizli bir sürücü kutusunun içinde. |
| IP (İçeri girme koruma derecesi): IP66 |
| IK (Düşmanlık Direnci): IK10 |
| Koruma Sınıfı: Sınıf I |
| Kablo Girişi: H05RN-F 3*1.5mm2 H05RN-F 5*1.5mm2 (Max bölüm 4mm2) |
| Aşırı gerilim direnci: CM: 10kV, DM: 6kV |
| SPD (ifaki): 10kV-10kA, tip II, LED sinyali ve ömrünün sonunda yükü ayırmak için termo sigorta ile |

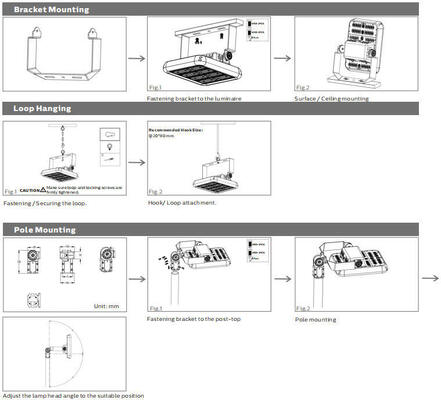

| Montaj: Yer, duvar, yüksek direk ve diğer katı düzlemde montaj için uygun destekli montaj |

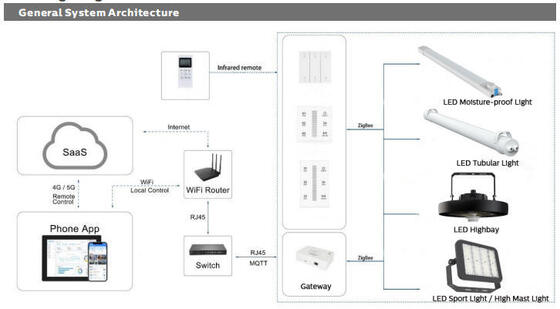

| Akıllı fonksiyon: 0-10V, PWM, Zaman kontrolü, DMX, Zigbee, DALI |
| Elektrik sistemi |
| Ana Voltaj: 100~277VAC/ 50~60Hz. |
| Güç faktörü (PF): ≥0.95 |
| Toplam Harmonik Distorsiyon (THD): < 10% |
| Çıktı Türü: SELV dışı ((özlü olmayan) |
| Parlama faktörü: <1% |
| Sürücü etkinliği: > 90% |
| Enerji sınıfı: A++ IPEA>1.15 |
| Fotometri Sistemi |
| LED: SMD3030 / SMD5050 İsteğe bağlı |
| CCT (Korelasyonlu Renk Sıcaklığı): Tek CCT (3000K, 4000K, 5000K, 5700K, 6500K) |
| CRI (Renk Gösterimi Endeksi): Standart için > 70Ra (> 80Ra daha yüksek CRI için kullanılabilir) |
| Fotobiyolojik Güvenlik: RG0 (riskten muaf) |
| Yukarı yönlü ışık çıkışı oranı: ULOR 0% |
| Aşağıya doğru ışık çıkışı oranı: DLOR %100 |
| Parlama indeksi: D5 ve D6 arasında (ışık dağılımına bağlı olarak) |
| Işık yoğunluğu kategorisi: G*4 ile G*6 arasında (ışık dağılımına bağlı olarak) |
| Işık akışı CIE no3: >95% |
| SDCM (Renk Eşleşmesinin Standart Sapması): <6 |
|

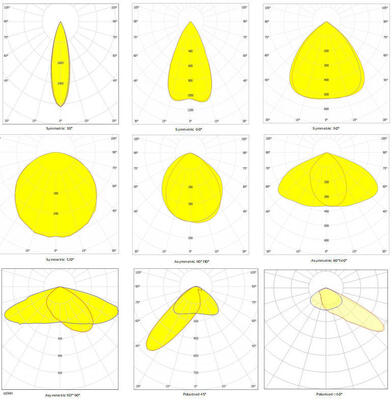

Çizgi açısı: 30°/60°/90°/120°Simetrik,49*21°/54*40°/90*110°/70*140°/80*140°/143*50/136*78° / 143*50°Asimetrik,
45° kutuplaşmış, 60° kutuplaşmış ((gelişmekte)
|
| Ortalama lamba kullanım süresi: 100.000 saat (L80B10) |
| E.O.L. Lumen Temizliği: > 70% |
| Işık Verimliliği: 130LPW (PROLine) |

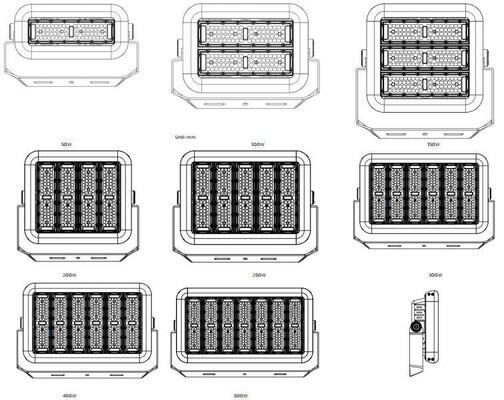

| İsimlendirilmiş güç: 50W 100W 150W 200W 300W 400W 500W |
|
Verilen Lumenler
@ 5000K, CRl>70 (PRO) 6.500lm 13.000lm 19.500lm 27.000lm 39.000lm 52.000lm 65.000lm
|
| (PRIME) 8.000lm 16.000lm 24.000lm 32.000lm 48.000lm 64.000lm 80.000lm |
| İşlem Durumu |
| Çalışma sıcaklığı / nem: -40 ~ + 50 °C (-40 °F ~ 122 °F) / 10 ~ 90% RH, yoğunlaşmamış |
| Depolama sıcaklığı / nem: -40 ~ + 80 °C (-40 °F ~ 176 °F) / 10 ~ 90% RH, yoğunlaşmamış |
| Ortalama LED Kullanılabilir Zamanı L80B10: ≥100.000H |
| Belirtilen nominal ömür süresi (Tp <70°C): 100.000 saat kadar |
| Sürücü MTBF: 500.000H,MIL-HDBK-217F ((25°C) |
| Titreme Direnci: 10~500Hz,5G 12 dakikalık / 1 döngü, 72 dakikalık süre. Her biri X,Y,Z eksenleri boyunca |
| Akustik Gürültü: <25dB (30cm mesafe, normal çalışma) |
| Garanti: 5 yıl (en fazla 7 yıla kadar uzatılabilir) |
| Sertifikalar |
| Küresel Sertifika: ENEC. CE. RoHS. D-Mark. KEMA-KEUR. SAA. C-Tick. RCM. CB. ETL/CETL. DLC Premium. |
| Güvenlik Direktifi: EN 60598-1. |
| EMC Direktifi: EN 55015 -- EN 61547 -- EN 61000-3-2 -- EN 61000-3-3 -- EN 61347-2-13 -- EN 61347-1 -- EN 62384 |
| Diğer Yönergeler: IEC 62262 EN 13032-4 EN 62717 EN 6272-1 EN 6272-2-1 EN 61643-11 |
* Işık akışı toleransı, Güç toleransı ve renk sıcaklığı toleransı ±5%, 5000K ve CRl>70.
* Işık ışığı, ışık yoğunluğu dağılımı ve ışık verimliliği EN ISO 17025:2005 norm serisi EN13032 ve LM-79 normuna göre incelenmiştir.
* Güncel ürün bilgileri ve genel garanti şartları web sitemizde mevcuttur www.DUALRAYS.com
* Bireysel endeksler için ışık akışları ve güçleri hakkında ayrıntılı bilgiler ürün bilgi sayfasında belirtilmiştir.
* Değerler, LED'lerin karıştırılması nedeniyle değişebilir.
* Veri sayfasındaki parametreler, 5000K/70Ra'ya dayanan Ta=25°C için verilmiştir.
* ZHAGA versiyonu veya güç kaynağı D4i/SR ile güç toleransı: ±10%.
Gücü kapat, AC kablosunu bağla.
Sıfırlama bağlantısı (sıfırlanabilir sürücü ile)
1- 0-10V karartma ile uyumludur.
2- Üstteki şema gibi kabloları bağlayın.

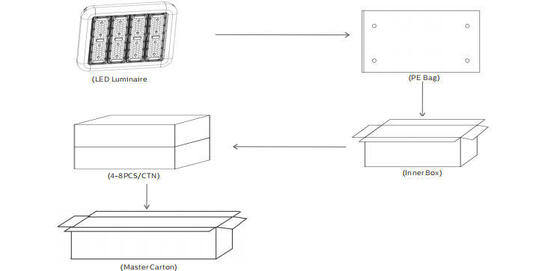

| Güç/W İç Kutusu Dış Karton QTY/CTN Birimi N.W G.W/Karton |
| 50 260x150x425mm 635x540x445mm 8PCS 3.6Kg 32.8Kg |
| 100 300x150x425mm 635x620x445mm 8PCS 5.8Kg 51.6Kg |
| 150 405x150x425mm 635x420x445mm 4PCS 7.4Kg 33.5Kg |
| 200 415x150x410mm 635x430x430mm 4PCS 9.3Kg 42.7Kg |
| 250 415x150x485mm 415x150x485mm 1 PCS 13.9Kg 16.3Kg |
| 300 415x150x560mm 415x150x560mm 1 PCS 16.3Kg 19.5Kg |
| 400 415x150x560mm 415x150x560mm 1 PCS 19.5Kg 22.8Kg |
| 500 415x150x635mm 415x150x635mm 1 PCS 22.8Kg 25.5Kg |
Kurulumdan önce lütfen aşağıdaki tüm talimatları okuyun:
* Elektrik şokundan kaçınmak için, kurulumdan önce güç kaynağının kapatıldığına emin olun.
* Lamba, ulusal elektrik koduna ve ilgili yerel kodlara uygun olarak nitelikli bir elektrikçi veya teknisyen tarafından monte edilmeli ve çalıştırılmalıdır.
* Lambaları paketlen ve dikkatlice incele, herhangi bir hasarı bildir ve eğer ürünün herhangi bir kısmı nakliye sırasında hasar görmüşse tüm ambalaj malzemelerini sakla.
* Eğer lamba hasar görmüşse kullanmayın!
Açıklama:
LED lambaların uluslararası standardına göre,Burada DUALRAYS resmi olarak DUALRAYS LED Highbay Light (UFO Highbay) serisi ürünlerinin sadece iç veya yarı dış tarafsız ortamda kullanılmasına izin verildiğini iddia ediyorBu arada DUALRAYS ürünler için tam garanti veriyor.
Yüksek/düşük sıcaklık, yüksek nem, yüksek tuzluluk, yüksek amonyak vb. dahil olmak üzere herhangi bir şiddetli ortam uygulaması, üreticinin resmi onayını almadan izin verilmez.Eğer yanlış bir uygulama olursa, garanti politikası artık garanti edilmiyor.
*ProfesyonelTakım:>15 yıllık deneyim, kendi fabrikası, >10 mühendis ekibi, güçlü üretim kapasitesi ve QC yönetim sistemi, hem iyi kaliteli ürün hem de hizmet sağlar;

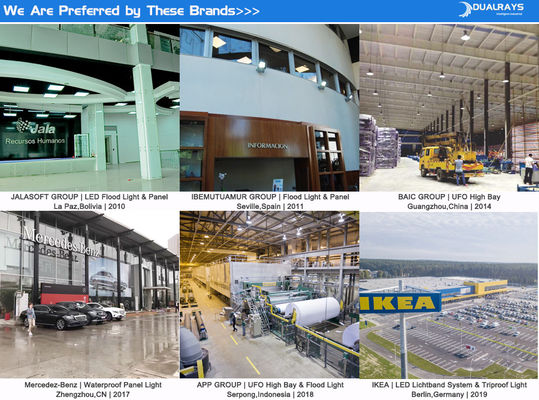

* Güvenilir marka:Avrupa müşterileriyle istikrarlı ve uzun vadeli işbirliği kurdu, yüksek fiyat ve güven kazandı ve daha iyi hizmet için Hollanda'da depoya sahipti;
*Dialux simülasyonu sağlayın:Uzaklık, yükseklik, genişlik vb. gibi uygulama parametrelerinizi bize gönderin, mühendis ekibimiz talebinize göre simülasyon yapacak ve size en iyi ürünü önerecektir;
*Tüm LED lambalarımız CE, RoHS standardına uyuyor.Önde gelen ürünler için listelenen TUV, ENEC, VDE, SAA,C-Tick, LM79,LM80.
