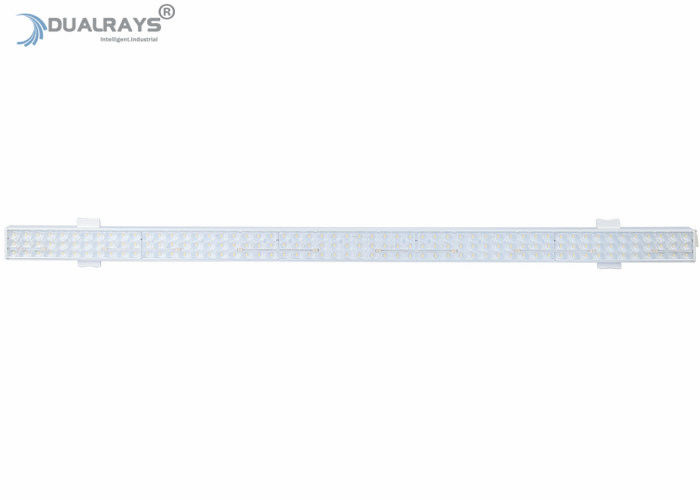

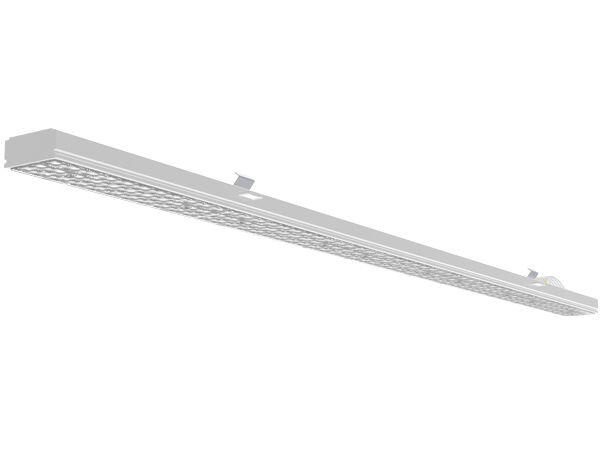

Click-fast 75W DIP Anahtarlanabilir RM5 Evrensel LED Doğrusal Yenileme Modülü 30°/60°/90°/110°/Çift 25°/25° S/25° D Optik Seçenekli

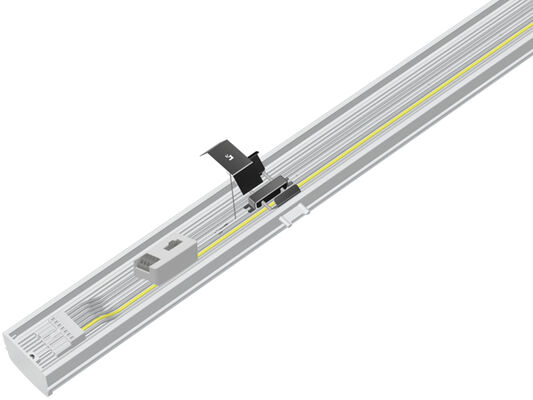

RM5 doğrusal yenileme modülü, ray sistemlerindeki mevcut T5/T8 floresan aydınlatma armatürlerini değiştirmek için geliştirilmiştir.

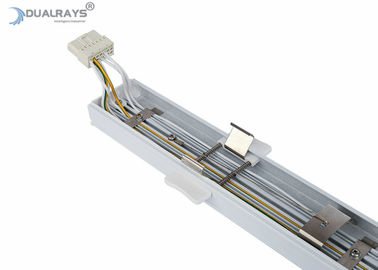

Geleneksel floresan aydınlatma armatürleri için, ray üzerindeki orijinal kablolar takılabilir ve modülün içine WAGO konektörleri aracılığıyla bağlantılı kablo tasarlanmıştır.
Geçtiğimiz 25 yılda kurulan hemen hemen tüm ray sistemleriyle çalışır, eski 2 x36w, 1 x58w ve 2 x58w T5/T8 floresan lambaları reflektörlü veya reflektörsüz değiştirmek için mükemmel bir yenileme çözümüdür.
Hızlı kurulum, 40 saniye içinde alet gerektirmeden mevcut ray sistemiyle kolay değiştirme.
Mevcut ray sisteminde herhangi bir fiziksel modifikasyon gerekmez, sadece tak ve çalıştır.
Ana Özellikler ve Teknik Özellikler
Yüksek Parlaklık SMD2835 LED'ler 0.5W 75LM TRIDONIC/PHILIPS/BOKE Sürücü DIP Anahtarlanabilir;
- Geçtiğimiz 25 Yılda Kurulan Lider Ray Sistemlerinin %95'i ile Uyumlu;
- Mevcut 2x36W, 1x58W ve 2x58W T5/T8 Floresan Lamba veya LED Tüp Işığını Reflektörlü veya Reflektörsüz Değiştirmek İçin İdeal Yenileme Çözümü;
- 30/60/90/110/Çift 25/25S/25D, 120 (PC Kapaklı) Optikler İsteğe Bağlı;
- IP40/IK08 Koruma;
- Mevcut Ray Sisteminde Herhangi Bir Fiziksel Modifikasyon Gerekmez;
- İşçilik Maliyetinden Tasarruf ve Çift Güvenlik Güvencesi İçin Emniyet Zinciri Ayrılmıştır;
- Çeşitli Akıllı Kontrol: 1-10V, DALI, Hareket Sensörü, Gün Işığı Sensörü, Zigbee ve Acil Durum;
- Tek Faz (L/N/E) veya Üç Faz (L1/L2/L3/N/FG) İsteğe Bağlı;
- Önerilen Uygulamalar
- Özel projeler için özelleştirme mevcuttur;
- Mevcut Seçenekler
Sürücü: TRIDONIC / PHILIPS / BOKE SELV Olmayan sürücü
- Kontroller ve Karartma: 1-10V, DALI, Hareket sensörü, Gün ışığı sensörü, Zigbee ve Acil Durum
- Işın açıları: 30/60/90/110/Çift 25/25S/25D, 120 (PC Kapaklı) Optikler İsteğe Bağlı
- Tek Faz (L/N/E) veya Üç Faz (L1/L2/L3/N/FG) İsteğe Bağlı;

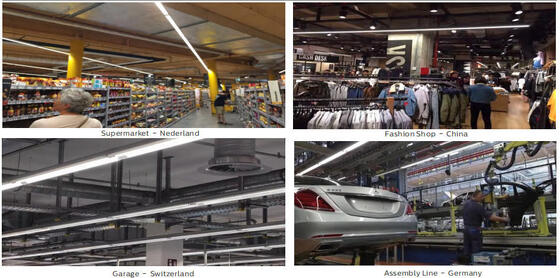

- Önerilen Uygulamalar
Büyük Ölçekli Perakende Satış Noktaları;
- Endüstriyel Salonlar;
- Depo Alanları;
- Fabrika Salonları ;
- Diğer Yarı Endüstriyel Uygulamalar;
- Teknik Özellikler
Genel Sistem
Gövde Malzemesi
| EN755 standardına göre ekstrüzyon alüminyum |

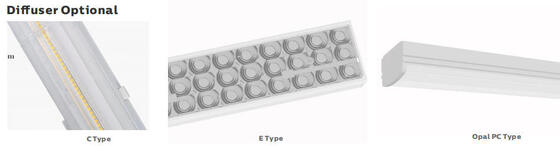

Difüzör Malzemesi |
| UNE-EN ISO 21305-1:2020 standardına göre ekstrüzyon PC/PMMA, UV filtresi koşullu (IK10) |
Gövde Rengi |
| Beyaz (RAL9016), Diğer renkler isteğe bağlı |
Grup Kontrolü |
| 3 Faz Anahtarlanabilir İsteğe Bağlı, L1 /L2 /L3 DIP Anahtarı ile değiştirilebilir |
LED'ler Termal Dağılım |
| Kanatsız 6063 AL armatür gövdesi, iletken sıvılar olmadan. Yüksek iletkenlikli Kurşunsuz lehim pastası ile LED modülleriyle termal temas sağlayan pasif konveksiyonlu dağılım |
Lamba tipi |
| LED Değiştirilebilir |
Işık Çıkışı |
| Doğrudan |
Önerilen Montaj Yüksekliği |
| 2 - 12 metre |
Bakım |
| Sürücü / Lens Açık / Kapalı vidalı |
Sürücü |
| DIP anahtarı ile ayarlanabilir güçte sabit akım, armatür içine gömülü, önceden kablolanmış |
Karartma Kontrolü |
| AÇIK-KAPALI | 1-10V karartma | DALI-2 | Mesh | Zigbee | Casambi |
IP Derecesi |
| IP40 |
IK Derecesi |
| IK08 |
Koruma Sınıfı |
| Sınıf I |
Kızaran Tel |
| 850°C (30 saniye altında) |
Kablo Girişi |
| H05RN-F 3*2.5mm2 | H05RN-F 5*2.5mm2 (Maksimum kesit 4.0mm2) |
Kurulum |
| Doğrudan Değiştirme |
Akıllı Fonksiyon |

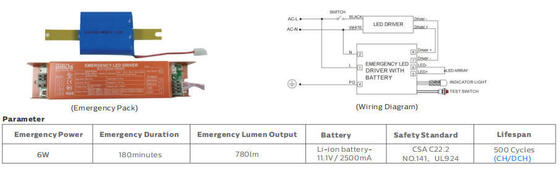

| Acil Durum |
Elektrik Sistemi |
Kablolama
| 3x2.5mm2/5x2.5mm2 + 2x1.5 mm2 karartma kablosu standart olarak |
Ana Voltaj |
| 220~240VAC/ 50/60Hz, 180-264VDC |
Güç Faktörü (PF) |
| ≥0.93 |
Toplam Harmonik Bozulma (THD) |
| ＜10% |
Çıkış Tipi |
| SELV Olmayan (izole edilmemiş) |
Titreşim Faktörü |
| ＜1% |
Stroboskopik Görünürlük Ölçümü (SVM) |
| ＜0.4 |
Stroboskopik Etkilerin Algılanabilirliği (Pst) |
| ＜1 |
Terminal Bağlantısı |

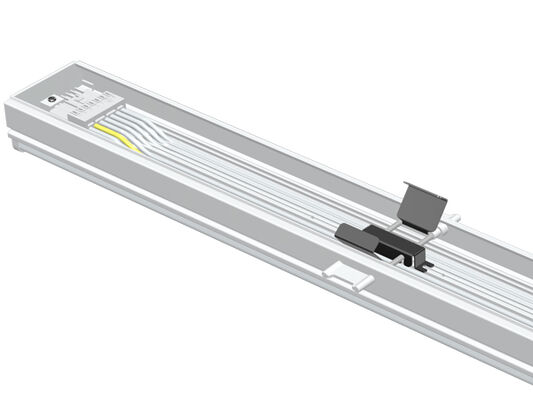

| Döngü kablolaması dahil, 5/7 kutuplu WAGO konektörü |
Armatür Gücü |
| B10A |
B16A |
C10A |
C16A |
75W |
| 18 |
29 |
26 |
42 |
Fotometri Sistemi |
LED'ler
| SMD2835 (0.5W) |
CCT (Korelasyonlu Renk Sıcaklığı) |
| Tek CCT (3000K | 4000K | 5000K | 5700K | 6500K) |
3 CCT isteğe bağlı (3000-4000-5000K | 3000-4500-6000K | 4000-5000-6000K seçim için)
CRI (Renk Geriverim İndeksi)
|
| >80Ra standart için (>90Ra daha yüksek CRI için mevcut) |
Fotobiyolojik Güvenlik |
| RG0 (riskten muaf) |
EEC (Enerji Verimliliği Sınıfı) |
| A++ |
SDCM (Renk Eşleştirme Standart Sapması) |
| ＜5 (SDCM |
<3 İsteğe Bağlı)UGR (4H, 8H) |
| 24.9 (Enine) 23.4 (Boyuna) |

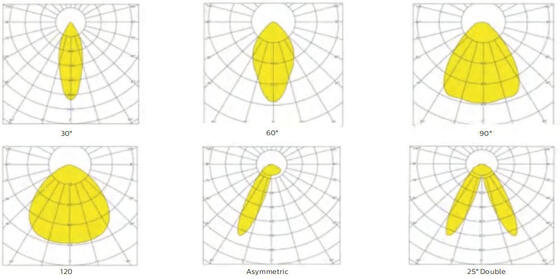

Işın Açısı |
| 30° | 60° | 90° | 120° | Asimetrik 25° S | Asimetrik 25° D | 25° Çift |
Ortalama Armatür Kullanım Ömrü |
| 100.000 saat (L80B10) |
Ömrünün Sonunda Lümen Bakımı |
| >70% |
Işık Verimliliği |
| 160LPW (PROLine) İsteğe Bağlı |
Ürün |
| İç Kutu |
Nominal Güç |
| 75W DIP (25~75W) |
Teslim Edilen Lümenler @ 5000K, CRI>80 (PRO) |
| Maks. 12.000lm |
Çalışma Koşulları |
Çalışma Sıcaklığı / Nem
| -20~ +50°C (-4°F ~ 122°F) / %5~85 RH, yoğuşmasız |
Depolama Sıcaklığı / Nem |
| -40~ +60°C (-40°F ~ 140°F) / %5~85 RH, yoğuşmasız |
Ortalama LED Kullanım Süresi L90B10 |
| ≥0.96 |
Nominal Ömür (Tp |
| <70°C)100.000 saate kadar |
Sürücü MTBF |
| 500.000H, MIL-HDBK-217F(25°C) |
Titreşime Dayanıklı |
| 10~500Hz, 5G 12dk / 1 döngü, 72dk süreyle. Her biri X,Y,Z eksenleri boyunca |
Akustik Gürültü |
| ＜25dB (30cm mesafe, Normal çalışma) |
Garanti |
| 5 Yıl (7 yıla kadar uzatılabilir) |
Sertifikalar |
Küresel Sertifika
| ENEC | CE | RoHS | D-işareti | KEMA-KEUR Listeli, SAA | C-Tick | RCM | CB | ETL/CETL | DLC Premium |
Güvenlik Direktifleri |
| EN 60598-1 | EN 60598-2-3 | EN 62493 | IEC 62471 |
EMC Direktifleri |
| EN 55015 | EN 61547 | EN 61000-3-2 | EN 61000-3-3 | EN 61347-2-13 | EN 61347-1 | EN 62384 |
Diğer Direktifler |
| IEC 62262 | EN 13032-4 | EN 62471 | EN 6272-1 | EN6272-2-1 | EN 61643-11 |
* Lümen akısı toleransı, Güç toleransı ve renk sıcaklığı toleransı ±%5, 5000K ve CRI>80. |
* Aydınlatma ışını, ışık yoğunluğu dağılımı ve ışık verimliliği EN ISO 17025:2005 normuna göre EN13032 norm serisi ve LM-79 normuna uygun olarak incelenmiştir.
* Güncel ürün bilgileri ve genel garanti koşulları web sitemizde www.DUALRAYS.com adresinde mevcuttur.
* Bireysel endeksler için aydınlatma akıları ve güçleri hakkında ayrıntılı bilgi ürün veri sayfasında belirtilmiştir.
* Değerler LED gruplaması nedeniyle değişebilir.
* Veri sayfasındaki parametreler Ta=25°C için verilmiştir, 4000K/80Ra'ya dayanmaktadır, %10 daha yüksek verimlilik 70Ra ile

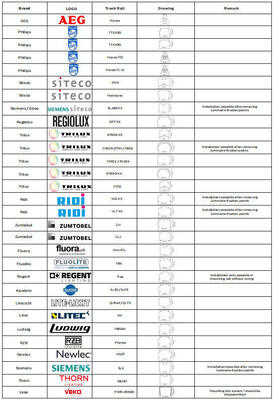

Uyumlu Sistem Listesi
Kurulum Yöntemleri
Elektrik çarpmasını önlemek için kurulumdan önce güç kaynağının kapalı olduğundan emin olun
- Lamba, Ulusal Elektrik Yasası ve ilgili yerel yönetmeliklere uygun olarak yetkili bir elektrikçi veya teknisyen tarafından kurulmalı ve çalıştırılmalıdır
- Lambayı dikkatlice açın ve inceleyin, herhangi bir hasarı bildirin ve nakliye sırasında herhangi bir parçası hasar görmüşse tüm ambalaj malzemelerini saklayın
- Lamba hasarlıysa kullanmayın!
- Üretici Beyanı
Uluslararası LED armatür standardına göre, DUALRAYS, DUALRAYS LED Doğrusal Işık (Doğrusal Yenileme Modülü) serisi ürünlerinin yalnızca iç veya yarı dış mekan nötr ortamlarda kullanılmasına izin verildiğini resmi olarak beyan eder. DUALRAYS ürünler için tam garanti vermektedir. Yüksek/düşük sıcaklık, yüksek nem, yüksek tuzluluk, yüksek amonyak vb. içeren herhangi bir ciddi ortam uygulaması, üreticiden resmi onay alınmadan izin verilmez. Yanlış kullanım durumunda garanti politikası artık garanti edilmez.
Şirket Yetenekleri
Profesyonel Ekip:
- >15 yıl deneyim, kendi fabrikası, >10 mühendis ekibi, güçlü üretim kapasitesi ve QC yönetim sistemiGüvenilir Marka:
- Avrupa müşterileriyle istikrarlı uzun vadalı işbirliği kuruldu, daha iyi hizmet için Hollanda'da depoDIALux Simülasyonu:
- Mühendislik ekibimiz uygulama parametrelerinize göre simülasyon hizmetleri sunmaktadırKalite Standartları:
- Tüm LED armatürler TUV, ENEC, VDE, SAA, C-Tick, LM79, LM80 sertifikaları ile CE, RoHS standartlarına uygundurNakliye Bilgileri
Küçük siparişler için ekspres kargo önerilir. Toplu siparişler için deniz veya tren nakliyesi (Avrupa varışlı) en uygun maliyetlidir ancak daha uzun sürer. Acil siparişler için hava kargo ile havaalanına ve ardından nakliye ortağımızın kapınıza teslimatını öneririz.
Sıkça Sorulan Sorular
S1: TB7 LED Tüp ışığının garantisi nedir?
CVP: 5 yıl garanti. Bu süre zarfında tarafımızdan kaynaklanan herhangi bir kalite sorunu olursa, nakliye masraflarını ve değişimi karşılayacağız.
S2: Ne tür ödeme yöntemleri kabul ediyorsunuz?
CVP: Western Union, PayPal, T/T, L/C dahil olmak üzere birden fazla ödeme yöntemi kabul ediyoruz. Toplu siparişler için standart ödeme T/T'dir: %30 peşin, %70 bakiye sevkiyat öncesi. Banka bilgileri PI'de verilmiştir.
S3: CRI nedir?
CVP: CRI (Renk Geriverim İndeksi), renklerin ışık altında ne kadar doğru göründüğünü gösterir. Daha yüksek CRI, daha yüksek maliyetle daha iyi renk doğruluğu sağlar. Standart CRI >80Ra'dır, daha yüksek maliyetle 90Ra mevcuttur.
S4: Sadece gövdeyi ayrı olarak satın alabilir miyim?
CVP: Yalnızca tam armatürler tedarik ediyoruz, ancak SKD/CKD (Yarı Montajlı/Tamamen Sökülmüş) seçenekleri mevcuttur.
S5: Ülkemize ithalat için ucuz nakliye maliyeti var mı?
CVP: Küçük siparişler için ekspres kargo önerilir. Toplu siparişler için deniz veya tren nakliyesi (Avrupa varışlı) en uygun maliyetlidir. Acil siparişler için hava kargo ile havaalanına ve ardından teslimat hizmeti önerilir.
S6: Kendi pazar konumumuz varsa destek alabilir miyiz?
CVP: Lütfen ayrıntılı pazar gereksinimlerinizi bize bildirin. En iyi çözümü bulmak için tartışacak ve faydalı öneriler sunacağız.
S7: Hangi karartma fonksiyonları mevcuttur?
CVP: DALI, PIR, 1-10V karartma mevcuttur. Akıllı kontrol seçenekleri için dahili gün ışığı sensörü mevcuttur.
S8: TB7 LED Tüp ışığınızın uygulamaları nelerdir?
CVP: Uygulamalar şunları içerir: Floresan NCF'nin Değiştirilmesi; Gıda İşleme Tesisleri; Kimya Tesisleri; Hayvan Ahırları; Araba Yıkama Yerleri; Dış ve İç Mekanlar.
