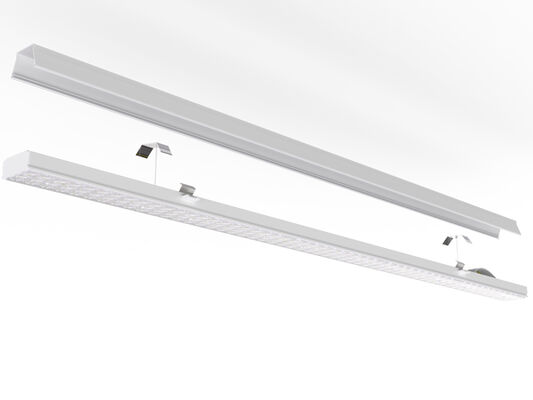

Tıklama Hızlı 75W DIP Değiştirilebilir RM5 Evrensel LED Doğrusal Retrofit Işık Modülü Varolan T5 / T8 gövde sistemini aletsiz Değiştir
RM5 doğrusal artan güçlendirme modülü, demiryolu sistemlerindeki mevcut T5/T8 floresan aydınlatma armatürlerini değiştirmek için geliştirilmiştir.
Geleneksel floresan lambalar için, gövde rayındaki orijinal kablolar koparılabilir ve kablo aracılığıyla bağlanabilir modülün içinde WAGO ile tasarlanır
Bağlantılar.
Son 25 yılda kurulan neredeyse tüm gövde rayı sistemleri ile çalışır. Eski 2 x 36w, 1 x 58w ve 2 x 58w T5/T8 floresan ışıklarını yansıtıcı ve yansıtıcı olmadan değiştirmek için mükemmel bir yedekleme çözümü.

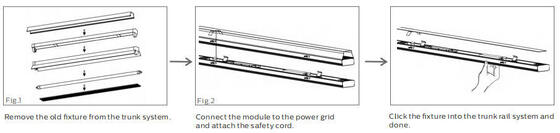

Hızlı montaj, mevcut bagaj sistemi ile 40 saniye içinde araç kullanmadan kolayca değiştirilir.
Mevcut gövde sisteminde herhangi bir fiziksel değişiklik gerekli değildir, sadece plug and play
Ana özellikler ve özellikler
- Yüksek Parlaklıklı SMD2835 LED'leri 0.5W 75LM TRIDONIC/PHILIPS/BOKE Sürücüsü DIP Değiştirici ile;
- Geçtiğimiz 25 yılda kurulan %95 Leading Trunking Sistemleri ile uyumludur.
- Mevcut 2x36W, 1x58W ve 2x58W T5/T8 Floresan Lambasını veya LED Tüp Işığını yansıtıcılarla ve yansıtıcı olmadan değiştirmek için ideal bir sonradan geliştirme çözümü;
- 30/60/90/110/İkili 25/25L/25R, 120 (PC Kapaklı) Optikler İsteğe bağlı;
- IP40/IK08 koruması;
- Mevcut gövde sisteminde herhangi bir fiziksel değişiklik gerekli değildir.

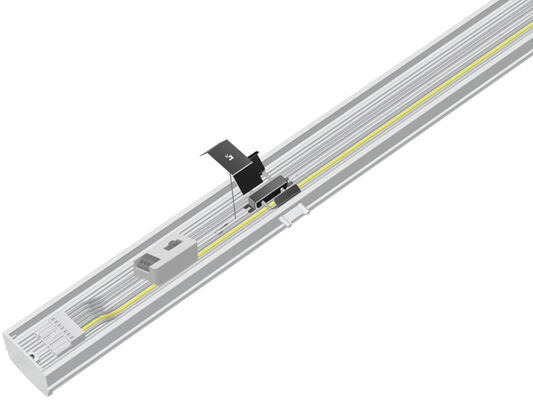

- Emniyet zinciri işgücü maliyetleri tasarrufu ve çift güvenlik güvencesi için ayrılmıştır.
- Çeşitli Akıllı Denetim: 1-10V, DALI, Hareket Sensörü, Gündüz Sensörü, Zigbee ve Acil Durum;
- Tek fazlı (L/N/E) veya üç fazlı (L1/L2/L3/N/FG) isteğe bağlıdır.
- L80/B10 @ 58.000 saatlik ömrü;
- Özel projeler için özelleştirme;
Kullanılabilir Seçenekler
- Sürücü: TRIDONIC / PHILIPS / BOKE Kendisi olmayan sürücü
- Kontroller ve karartma: 1-10V, DALI, Hareket sensörü, Gün ışığı sensörü, Zigbee ve Acil durum
- Çizgi açıları: 30/60/90/110/Çifte 25/25L/25R, 120 (PC Kapaklı) Optik İsteğe bağlı
- Tek fazlı (L/N/E) veya üç fazlı (L1/L2/L3/N/FG) isteğe bağlıdır.

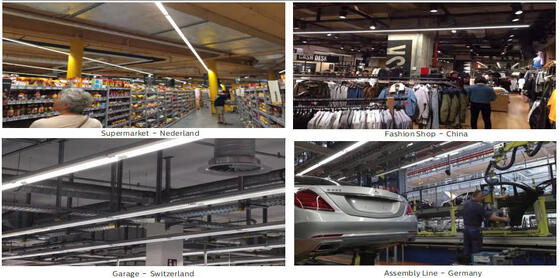

Önerilen Uygulamalar
- Büyük ölçekli perakende dükkanları;
- Sanayi Salonları;
- Depo Alanları;
- Fabrika Salonları;
- Diğer Yarım Endüstriyel Uygulamalar;
Teknik özellikler
Genel Sistem
| Konut malzemeleri |
EN755 standardına göre dışa vurulmuş alüminyum |

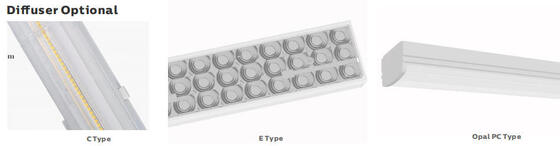

| Difüzör malzemesi |
UNE-EN ISO 21305-1:2020 standardına göre dışa çıkarılmış PC/PMMA, UV filtre şartlı (IK10) |
| Ev Rengi |
Beyaz (RAL9016), Diğer renkler isteğe bağlıdır |
| Grup Kontrolü |
3 Fazlı Değiştirilebilir İsteğe bağlı, L1 / L2 / L3 DIP Değiştiricisi ile değiştirilebilir |
| LED'ler ısı dağılımı |
Parmaksız 6063 AL aydınlatma gövdesinden, iletken sıvılar olmadan. Yüksek iletkenlik ile LED modülleri ile termal teması sağlayan pasif konveksiyon dağılımı Kurşunsuz lehimli pasta |
| Lamba tipi |
LED Değişken |
| Işık çıkışı |
Doğrudan |
| Tavsiye edilen yükseklik |
2 - 12 metre |
| Bakım |
Sürücü / Lens Açık / vida ile kapat |
| Sürücü |
DIP anahtarı ile ayarlanabilir gücü olan sabit akım, armatürde yerleştirilmiş, önceden kablolu |
| Karanlıklandırma Kontrolü |
ON-OFF. 1-10V karartma. DALI-2. Mesh. Zigbee. |
| IP derecelendirme |
IP40 |
| IK Rating |
IK08 |
| Koruyucu Sınıf |
Sınıf I |
| Parlak tel |
850°C (30'ların altında) |
| Kablo Girişi |
H05RN-F 3*2.5mm2 H05RN-F 5*2.5mm2 (Max bölüm 4.0mm2) |
| Kurulum |
Doğrudan Değiştirme |
| Akıllı Fonksiyon |
Acil durum |
Elektrik sistemi
| Kablolama |
3x2.5mm2/5x2.5mm2 + 2x1.5mm2 karartma telleri destek olarak |
| Ana Voltaj |
220~240VAC/ 50/60Hz, 180-264VDC |
| Güç faktörü (PF) |
≥ 0.93 |
| Toplam Harmonik Distorsiyon (THD) |
%10 |
| Çıktı Türü |
SELV dışı (özlenmemiş) |
| Parlama faktörü |
% 1 |
| Stroboskopik Görünürlük Ölçümü (SVM) |
<0.4 |
| Stroboskopik Etkilerin Duyarlılığı (Pst) |
< 1 |
| Terminal Bağlantısı |

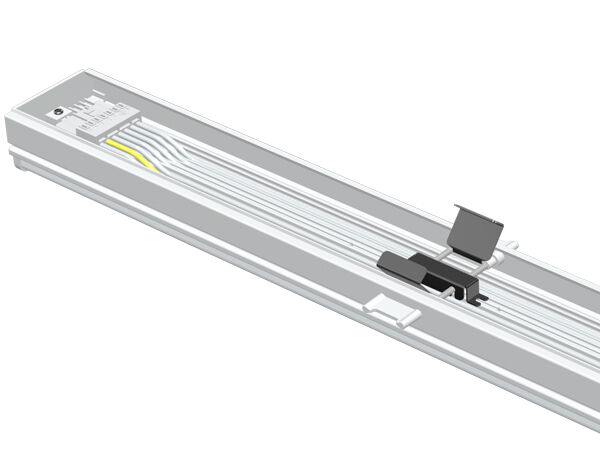

Döngü içi kablo dahil, 5/7 kutuplu WAGO bağlantısı |
| Işıklandırma gücü |
B10A |
B16A |
C10A |
C16A |
| 75W |
18 |
29 |
26 |
42 |
Fotometri Sistemi
| LED |
SMD2835 (0,5W) |
| CCT (Korelasyonlu Renk Sıcaklığı) |
Tek bir CCT (3000K, 4000K, 5000K, 5700K, 6500K)
3 CCT isteğe bağlı (3000-4000-5000K.
|
| CRI (Renk Gösterimi Endeksi) |
Standart için >80Ra (> 90Ra daha yüksek CRI için mevcut) |
| Fotobiyolojik Güvenlik |
RG0 (riskten muaf) |
| EEC (Enerji Verimliliği Sınıfı) |
A++ |
| SDCM (Renk Eşleşmesinin Standart Sapması) |
< 5 (SDCM < 3 İsteğe bağlı) |
| UGR (4H, 8H) |
24.9 (Çapraz) 23.4 (Uzunluk) |

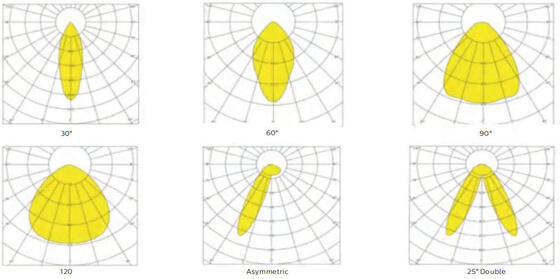

| Çizgi açısı |
30° 60° 90° 120° Asimetrik 25° L Asimetrik 25° R 25° Çift |
| Ortalama Işıklandırıcı Kullanılabilir ömrü |
100,000 saat (L80B10) |
| E.O.L.'de Lumen Bakımı |
>70% |
| Işık Verimliliği |
160LPW (PROLine) İsteğe bağlı |
| Ürün |
RM Doğrusal LED Geri Düzeltme Modülü |
| Adlık Güç |
75W DIP (25~75W) |
| Verilen Lumen @ 5000K, CRI>80 (PRO) |
En fazla 12.000 ml. |
Uygulama koşulları
| Operasyon Sıcaklık / Nem |
-20~ +50°C (-4°F ~ 122°F) / 5~85% RH, yoğunlaşmamış |
| Depolama sıcaklığı / nem |
-40~ +60°C (-40°F ~ 140°F) / 5~85% RH, yoğunlaşmamış |
| Ortalama LED Kullanılabilir Zamanı L90B10 |
≥ 0.96 |
| Belirtilen nominal ömrü (Tp <70°C) |
100.000 H'ye kadar |
| Sürücü MTBF |
500,000H, MIL-HDBK-217F ((25°C) |
| Titreşmeye dayanıklı |
10~500Hz, 5G 12 dakikalık / 1 döngü, 72 dakikalık periyot. Her biri X,Y,Z eksenleri boyunca |
| Akustik Gürültü |
<25dB (30cm mesafe, normal çalışma) |
| Garanti |
5 yıl (en fazla 7 yıla kadar uzatılabilir) |
Sertifikalar
| Küresel Sertifika |
ENEC CE RoHS D işaret KEMA-KEUR Listed, SAA C işaret RCM CB ETL/CETL DLC Premium |
| Güvenlik Direktifi |
EN 60598-1. EN 60598-2-3. EN 62493. |
| EMC Direktifleri |
EN 55015 EN 61547 EN 61000-3-2 |
| Diğer Direktifler |
IEC 62262 -- EN 13032-4 -- EN 62717 -- EN 6272-1 -- EN 6272-2-1 -- EN 61643-11 |
* Işık akışı toleransı, Güç toleransı ve renk sıcaklığı toleransı ±5%, 5000K ve CRI> 80.
* EN ISO 17025:2005 normuna göre EN13032 norm serisi ve LM-79 normuna göre incelenen ışık ışığı, ışık yoğunluğu dağılımı ve ışık verimliliği.
* Güncel ürün bilgileri ve genel garanti şartları web sitemizde mevcuttur www.DUALRAYS.com
* Ürün verisi sayfasında belirtilen bireysel göstergeler için ışık akışları ve güçleri hakkında ayrıntılı bilgiler.
* Değerler, LED'lerin karıştırılması nedeniyle değişebilir.
* 4000K/80Ra'ya dayalı olarak Ta=25°C için verilen veri sayfasındaki parametreler, 70Ra ile %10 daha yüksek verimlilik
Uyumlu Sistem Listesi
Kurulum ve Güvenlik Talimatları
- Elektrik şokundan kaçınmak için, kurulumdan önce güç kaynağının kapandığından emin olun.
- Lamba, ulusal elektrik koduna ve ilgili yerel kodlara uygun olarak nitelikli bir elektrikçi veya teknisyen tarafından monte edilmeli ve çalıştırılmalıdır.
- Çıkar ve lambayı dikkatlice incele, herhangi bir hasarı bildir ve eğer herhangi bir kısmı nakliye sırasında hasar görmüşse tüm ambalaj malzemelerini sakla.
- Eğer lamba hasar görmüşse, kullanmayın!
Üreticinin Beyanı
Uluslararası LED lamba standardına göre,DUALRAYS resmi olarak DUALRAYS LED Lineer Light (Linear Retrofit Module) serisi ürünlerinin yalnızca iç veya yarı dış tarafsız ortamlarda kullanılmasına izin verildiğini iddia ediyor. DUALRAYS ürünler için tam garanti vaat eder. Yüksek / düşük sıcaklık, yüksek nem, yüksek tuzluluk, yüksek amonyak vb.Üreticiden resmi bir onay almadan izin verilmez.Yanlış bir uygulama olursa garanti politikası artık garanti edilmez.
Şirketin yetenekleri
- Profesyonel takım:>15 yıllık deneyim, kendi fabrikası, >10 mühendis ekibi, güçlü üretim kapasitesi ve QC yönetim sistemi
- Güvenilir marka:Avrupa müşterileri ile istikrarlı uzun vadeli işbirliği kuruldu, daha iyi hizmet için Hollanda'da depo
- Dialux Simülasyonu:Mühendislik ekibimiz, uygulama parametrelerinize göre simülasyon hizmetleri sunar.
- Kalite standartları:Tüm LED aydınlatıcılar CE, RoHS standartlarına uyguntur ve TUV, ENEC, VDE, SAA, C-Tick, LM79, LM80 sertifikalarına sahiptir.
Nakliye Bilgisi
Küçük siparişler için ekspres nakliye tavsiye edilir. Toplu siparişler için deniz veya tren nakliyesi (Avrupa varış noktası) en uygun maliyetlidir, ancak daha uzun sürer. Acil siparişler için,Havalimanına hava nakliyatı öneririz. Ve eşliğimiz kapınıza teslimat yapar..
Sıkça Sorulan Sorular
S1: TB7 LED tüplü ışığı için garanti nedir?
RE: 5 yıllık garanti. Bu süre zarfında tarafımızdan herhangi bir kalite sorunu ortaya çıkarsa, nakliye masraflarını ve değiştirmeyi karşılarız.
S2: Hangi ödeme yöntemlerini kabul ediyorsunuz?
RE: Western Union, PayPal, T / T, L / C dahil olmak üzere birden fazla ödeme yöntemini kabul ediyoruz. Toplu siparişler için standart ödeme T / T: % 30 önceden, sevkiyat öncesi % 70 bakiyedir. PI'de verilen banka bilgileri.
S3: CRI nedir?
RE: CRI (Color Rendering Index), renklerin ışık altında ne kadar doğru göründüğünü gösterir. Daha yüksek CRI, daha yüksek maliyetle daha iyi bir renk doğruluğu sağlar. Standart CRI > 80Ra,Daha yüksek maliyetle 90Ra ile.
S4: Evleri sadece ayrı satın alabilir miyim?
RE: Sadece tam armatür armatürleri tedarik ediyoruz, ancak SKD / CKD (Yarı Kırık / Tamamen Kırık) seçenekleri mevcuttur.
S5: Ülkemize ithal etmek için ucuz nakliye maliyeti var mı?
RE: Küçük siparişler için ekspres nakliye önerilir. Toplu siparişler için deniz veya tren nakliyatı (Avrupa varış noktası) en uygun maliyetlidir. Acil siparişler için,Hava yoluyla havaalanına kargo ve teslimat hizmeti önerilmektedir..
S6: Kendi pazar pozisyonumuz varsa destek alabilir miyiz?
RE: Lütfen bize detaylı piyasa gereksinimlerinizi bildirin.
S7: Hangi karartma fonksiyonları mevcut?
RE: DALI, PIR, 1-10V karartma mevcut.
S8: TB7 LED Tubular ışığının uygulamaları nelerdir?
RE: Uygulamalar şunları içerir: Floresan NCF'nin yerini alan; Gıda İşleme Tesisleri; Kimyasal Tesisler; Hayvan Stajlı Depolar; Araç Yıkama Yerleri; Dışarıda ve İçeride Yerler.
