T5/T8 Floresan Değişimi için 160LPW'ye sahip 75W Evrensel LED Doğrusal Güçlendirme Işık Önde gelen gövde markaları AEG, Philips, Siteco, Regiolux, Trilux, Ridi, Zumtobel, Siemens, Thorn ile uyumludur
RM5 lineer güçlendirme modülü, raylı sistemlerdeki mevcut T5/T8 floresan aydınlatma armatürlerinin yerini alacak şekilde geliştirildi.

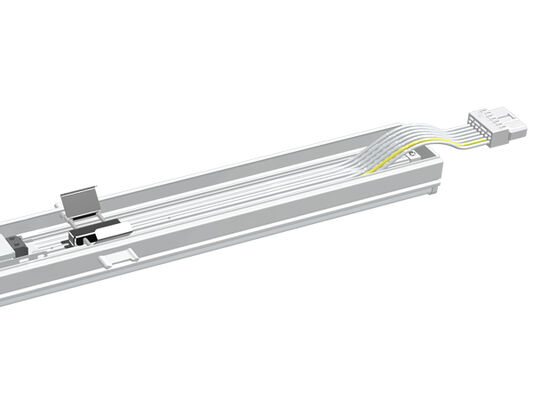

Geleneksel floresan aydınlatma armatürleri için, ana raydaki orijinal teller kopabilir ve bağlanabilir geçişli kablo, WAGO aracılığıyla modülün içinde tasarlanır.
Konektörler.
Son 25 yılda kurulan hemen hemen tüm bagaj rayı sistemleriyle çalışır; reflektörlü ve reflektörsüz eski 2 x36w, 1 x58w ve 2 x58w T5/T8 floresan ışığını değiştirmek için mükemmel bir güçlendirme çözümüdür.

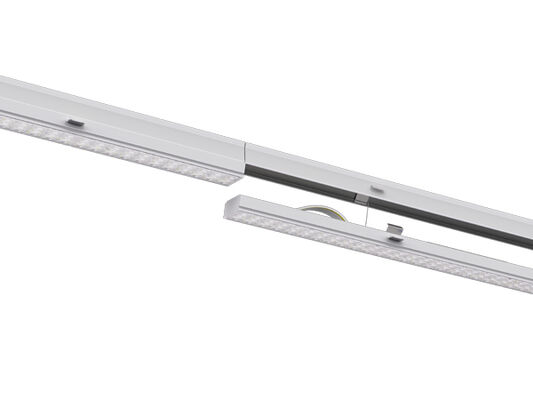

Hızlı kurulum, 40 saniye içinde aletsiz olarak mevcut gövde sistemiyle kolay değiştirme.
Mevcut kanal sisteminde herhangi bir fiziksel değişiklik yapılmasına gerek yoktur, sadece tak ve çalıştır

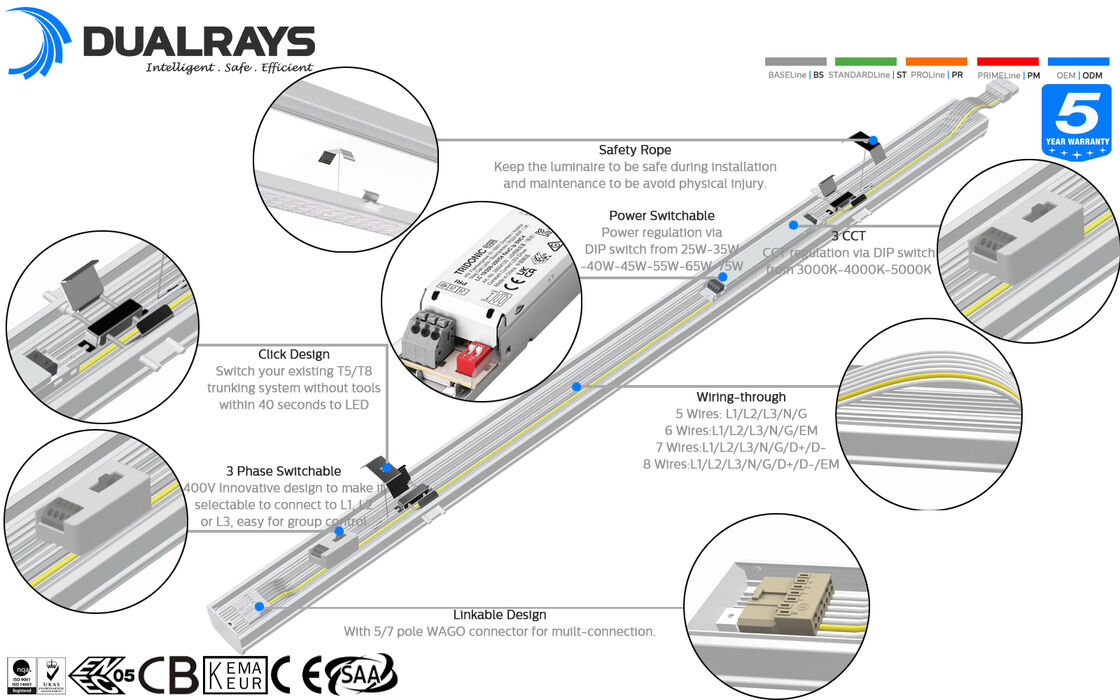

Temel Özellikler ve Spesifikasyonlar
- Yüksek Parlaklık SMD2835 LED'ler 0,5W 75LM TRIDONIC/PHILIPS/BOKE Sürücüsü, DIP Değiştirilebilir;
- Son 25 Yılda Kurulan Lider Kanal Sistemlerinin %95'iyle Uyumludur;
- Mevcut 2x36W, 1x58W ve 2x58W T5/T8 Floresan Lambayı veya Reflektörlü ve Reflektörsüz LED Tüp Işığını Değiştirmek için İdeal Güçlendirme Çözümü;
- 30/60/90/110/Çift 25/25L/25R, 120 (PC Kapaklı) Optik Opsiyonel;
- IP40/IK08 Koruması;
- Mevcut Kanal Sisteminde Herhangi Bir Fiziksel Değişiklik Gerekli Değildir;
- İşgücü Maliyetinden Tasarruf ve Çifte Güvenlik Güvencesi İçin Ayrılmış Güvenlik Zinciri;
- Çeşitli Akıllı Kontroller: 1-10V, DALI, Hareket Sensörü, Gün Işığı Sensörü, Zigbee ve Acil Durum;
- Tek Faz (L/N/E) veya Üç Faz (L1/L2/L3/N/FG) Opsiyonel;
- L80/B10 @ 58.000 saat kullanım ömrü;
- Özel projeler için özelleştirme mevcuttur;
Mevcut Seçenekler
- Sürücü: TRIDONIC / PHILIPS / BOKE SELV olmayan sürücü
- Kontroller ve Karartma: 1-10V, DALI, Hareket sensörü, Gün ışığı sensörü, Zigbee ve Acil Durum
- Işın açıları: 30/60/90/110/Çift 25/25L/25R, 120 (PC Kapaklı) Optik Opsiyonel
- Tek Faz (L/N/E) veya Üç Faz (L1/L2/L3/N/FG) Opsiyonel;

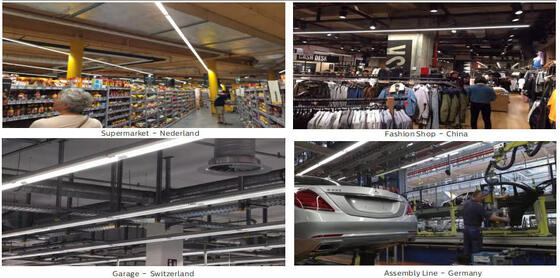

Önerilen Uygulamalar
- Büyük Ölçekli Perakende Satış Noktaları;
- Endüstriyel Salonlar;
- Depo Alanları;
- Fabrika Salonları;
- Diğer Yarı Endüstriyel Uygulamalar;
Teknik Özellikler
Genel Sistem
| Muhafaza Malzemesi |
EN755 standardına göre çekilmiş alüminyum |

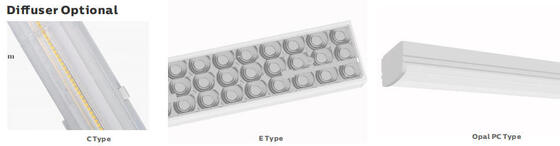

| Difüzör Malzemesi |
UNE-EN ISO 21305-1:2020 standardına göre ekstrüde PC/PMMA, koşullu UV filtresi (IK10) |
| Muhafaza Rengi |
Beyaz (RAL9016), Diğer renkler isteğe bağlı |
| Grup Kontrolü |
3 Fazlı Geçişli Opsiyonel, L1 /L2 /L3 DIP Switch ile değiştirilebilir |
| LED'lerin Termal Dağılımı |
İletken sıvı içermeyen, kanatsız 6063 AL armatür gövdesi sayesinde. Yüksek iletkenliğe sahip Kurşunsuz lehim pastası sayesinde LED modülleriyle termal teması sağlayan pasif konveksiyon dağıtımı |
| Lamba tipi |
LED Değiştirilebilir |
| Işık Çıkışı |
Doğrudan |
| Önerilen Montaj Yüksekliği |
2 - 12 metre |
| Bakım |
Sürücü / Lens Vidayla Açma / Kapatma |
| Sürücü |
DIP anahtarı aracılığıyla gücü ayarlanabilen sabit akım, armatüre gömülü, önceden kablolanmış |
| Karartma Kontrolü |
AÇIK-KAPALI | 1-10V karartma | DALI-2 | ağ | Zigbee | Kasambi |
| IP Derecelendirmesi |
IP40 |
| IK Derecelendirmesi |
IK08 |
| Koruyucu Sınıf |
Sınıf I |
| kızdırma teli |
850°C (30 yaş altı) |
| Kablo Girişi |
H05RN-F 3*2,5mm2 | H05RN-F 5*2,5mm2 (Maksimum kesit 4,0mm2) |
| Kurulum |
Doğrudan Değiştirme |
| Akıllı İşlev |
Acil durum |
Elektrik Sistemi
| Dahili kablolama |
Stand olarak 3x2.5mm2/5x2.5mm2 + 2x1.5 mm2 karartma teli |
| Ana Gerilim |
220~240VAC/ 50/60Hz, 180-264VDC |
| Güç Faktörü (PF) |
≥0,93 |
| Toplam Harmonik Bozulma (THD) |
<%10 |
| Çıkış Türü |
SELV olmayan (izole edilmemiş) |
| Titreşim Faktörü |
<%1 |
| Stroboskopik Görünürlük Ölçümü (SVM) |
<0,4 |
| Stroboskopik Etkilerin Algılanabilirliği (Pst) |
<1 |
| Terminal Bağlantısı |
Geçişli kablolama dahildir, 5/7 kutuplu WAGO konektörü |
| Armatür Gücü |
B10A |
B16A |
C10A |
C16A |
| 75W |
18 |
29 |
26 |
42 |
Fotometri Sistemi
| LED'ler |
SMD2835 (0,5W) |
| CCT (İlişkili Renk Sıcaklığı) |
Tek CCT (3000K | 4000K | 5000K | 5700K | 6500K)
3 CCT isteğe bağlı (seçim için 3000-4000-5000K | 3000-4500-6000K | 4000-5000-6000K)
|
| CRI (Renksel Geriverim İndeksi) |
Standart için >80Ra (daha yüksek CRI için >90Ra mevcuttur) |
| Fotobiyolojik Güvenlik |
RG0 (riskten muaf) |
| EEC (Enerji Verimliliği Sınıfı) |
A++ |
| SDCM (Renk Eşleştirmede Standart Sapma) |
＜5 (SDCM<3 Opsiyonel) |
| UGR (4Saat, 8Saat) |
24,9 (Çapraz) 23,4 (Boyuna) |

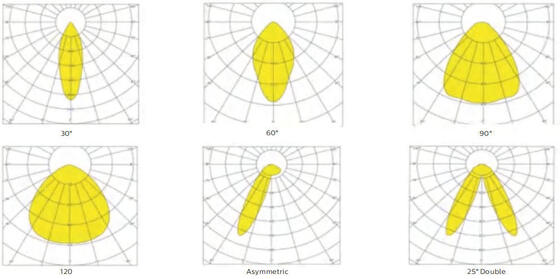

| Işın Açısı |
30° | 60° | 90° | 120° | Asimetrik 25° L | Asimetrik 25° R | 25° Çift |
| Ortalama Armatür Faydalı Ömrü |
100.000 saat (L80B10) |
| eol'de Lümen Bakımı |
>%70 |
| Aydınlatma Verimliliği |
160LPW (PROLine) Opsiyonel |
| Ürün |
RM Doğrusal LED Güçlendirme Modülü |
| Nominal Güç |
75W DIP (25~75W) |
| Sağlanan Lümen @ 5000K, CRI>80 (PRO) |
Maks. 12.000 lm |
Çalışma Koşulları
| Çalışma Sıcaklığı / Nemi |
-20~ +50°C (-4°F ~ 122°F) / %5~85 RH, yoğunlaşmamış |
| Depolama Sıcaklığı / Nemi |
-40~ +60°C (-40°F ~ 140°F) / %5~85 RH, yoğunlaşmamış |
| Ortalama LED Kullanım Süresi L90B10 |
≥0,96 |
| Nominal Nominal Ömür (Tp <70°C) |
100.000 saate kadar |
| Sürücü MTBF'si |
500.000H, MIL-HDBK-217F(25°C) |
| Titreşime Dayanıklı |
10~500Hz, 5G 12 dak / 1 döngü, 72 dak. Her biri X,Y,Z eksenleri boyunca |
| Akustik Gürültü |
＜25dB (30cm mesafe, Normal çalışma) |
| Garanti |
5 Yıl (7 yıla kadar uzatılabilir) |
Sertifikalar
| Küresel Sertifika |
ENEC | CE | RoHS | D işareti | KEMA-KEUR Listelendi, SAA | C-Tick | RCM | CB | ETL/CETL | DLC Premium |
| Güvenlik Direktifleri |
EN 60598-1 | EN 60598-2-3 | EN 62493 | IEC 62471 |
| EMC Direktifleri |
EN 55015 | EN 61547 | EN 61000-3-2 | EN 61000-3-3 | EN 61347-2-13 | EN 61347-1 | EN 62384 |
| Diğer Direktifler |
IEC 62262 | EN 13032-4 | EN 62717 | EN 6272-1 | EN6272-2-1 | EN 61643-11 |
* Işık akısı toleransı, Güç toleransı ve renk sıcaklığı toleransı ±%5, 5000K ve CRI>80.
* Aydınlatma hüzmesi, ışık şiddeti dağılımı ve ışık verimliliği EN13032 norm serisi için EN ISO 17025:2005 normu ve LM-79 normuna göre incelenmiştir.
* Güncel ürün bilgileri ve genel garanti şartları www.DUALRAYS.com web sitemizde mevcuttur.
* Ürün veri sayfasında belirtilen bireysel indeksler için ışık akıları ve güçleri hakkında ayrıntılı bilgi.
* LED gruplama nedeniyle değerler değişebilir.
* Veri sayfasındaki parametreler Ta=25°C için verilmiştir, 4000K/80Ra temel alınarak, 70Ra ile %10 verimlilik daha yüksektir

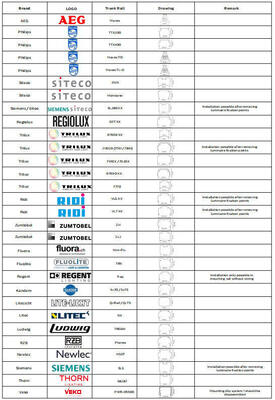

Uyumlu Sistem Listesi
Kurulum ve Güvenlik Talimatları
- Elektrik çarpmasını önlemek için kurulumdan önce güç kaynağının kapalı olduğundan emin olun.
- Lamba, Ulusal Elektrik Yasasına ve ilgili yerel yasalara uygun olarak kalifiye bir elektrikçi veya teknisyen tarafından kurulmalı ve çalıştırılmalıdır.
- Lambayı dikkatlice ambalajından çıkarın ve inceleyin, hasarları bildirin ve taşıma sırasında herhangi bir kısmı hasar görmüşse tüm ambalaj malzemelerini saklayın.
- Lamba hasarlıysa kullanmayın!
Üretici Beyanı
LED armatürlerin Uluslararası Standardına göre DUALRAYS, DUALRAYS LED Doğrusal Işık (Doğrusal Güçlendirme Modülü) serisi ürünlerinin yalnızca iç veya yarı dış mekan nötr ortamlara uygulanmasına izin verildiğini resmi olarak iddia etmektedir. DUALRAYS ürünler için tam garanti vaat etmektedir. Üreticinin resmi onayı olmadan yüksek/düşük sıcaklık, yüksek nem, yüksek tuzluluk, yüksek amonyak vb. gibi zorlu ortam uygulamalarına izin verilmez. Herhangi bir yanlış uygulama meydana gelmesi durumunda garanti politikası artık garanti edilmez.
Şirket Yetenekleri
- Profesyonel Ekip:> 15 yıllık deneyim, kendi fabrika, > 10 mühendis ekibi, güçlü üretim kapasitesi ve kalite kontrol yönetim sistemi
- Güvenilir Marka:Daha iyi hizmet için Avrupa müşterileriyle uzun vadeli istikrarlı bir işbirliği, Hollanda'da depo kuruldu
- DIALux Simülasyonu:Mühendislik ekibimiz uygulama parametrelerinize göre simülasyon hizmetleri sağlar
- Kalite Standartları:Tüm LED armatürler TUV, ENEC, VDE, SAA, C-Tick, LM79, LM80 sertifikalarına sahip CE, RoHS standartlarına uygundur

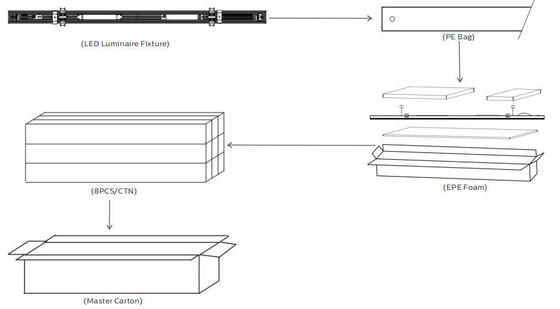

Gönderim Bilgileri
Küçük siparişler için ekspres kargo tavsiye edilir. Toplu siparişler için deniz veya tren nakliyesi (Avrupa varış noktası) en uygun maliyetlidir ancak daha uzun sürer. Acil siparişler için, havaalanına hava taşımacılığının yanı sıra nakliye ortağımızın kapınıza teslimatını da öneririz.
Sıkça Sorulan Sorular
S1: TB7 LED Boru şeklindeki ışığın garantisi nedir?
RE: 5 yıl garanti. Bu süre zarfında tarafımızdan herhangi bir kalite sorunu meydana gelirse, nakliye masraflarını ve değiştirme masraflarını karşılayacağız.
S2: Hangi ödeme yöntemlerini kabul ediyorsunuz?
RE: Western Union, PayPal, T/T, L/C dahil olmak üzere birden fazla ödeme yöntemini kabul ediyoruz. Toplu siparişler için standart ödeme T/T'dir: %30 peşin, bakiye %70 sevkıyattan önce. PI'da sağlanan banka bilgileri.
S3: CRI nedir?
RE: CRI (Renksel Geriverim İndeksi), renklerin ışık altında ne kadar doğru göründüğünü gösterir. Daha yüksek CRI, daha yüksek maliyetle daha iyi renk doğruluğu sağlar. Standart CRI >80Ra'dır ve 90Ra daha yüksek maliyetle mevcuttur.
S4: Konutu sadece ayrı olarak mı satın alabilirim?
RE: Yalnızca komple armatür armatürleri sağlıyoruz, ancak SKD/CKD (Yarı Devrilmiş/Tamamen Devrilmiş) seçenekleri de mevcuttur.
S5: Ülkemize ithalat yapmak için ucuz nakliye maliyeti var mı?
RE: Küçük siparişler için ekspres kargo önerilir. Toplu siparişler için deniz veya tren nakliyesi (Avrupa varış noktası) en uygun maliyetli yöntemdir. Acil siparişler için havaalanına hava taşımacılığı artı teslimat hizmeti önerilmektedir.
S6: Kendi pazar konumumuz varsa destek alabilir miyiz?
RE: Lütfen ayrıntılı pazar gereksinimlerinizi bize bildirin. Sizin için en iyi çözümü bulmak için faydalı önerileri tartışacağız ve önereceğiz.
S7: Hangi karartma işlevleri mevcut?
RE: DALI, PIR, 1-10V karartma mevcut. Akıllı kontrol seçenekleri için dahili gün ışığı sensörü mevcuttur.
S8: TB7 LED Boru şeklindeki ışığınızın uygulamaları nelerdir?
RE: Uygulamalar şunları içerir: Floresan NCF'nin değiştirilmesi; Gıda İşleme Tesisleri; Kimya Tesisleri; Hayvan Ahır Depoları; Araç Yıkama Yerleri; Açık ve Kapalı Mekanlar.
