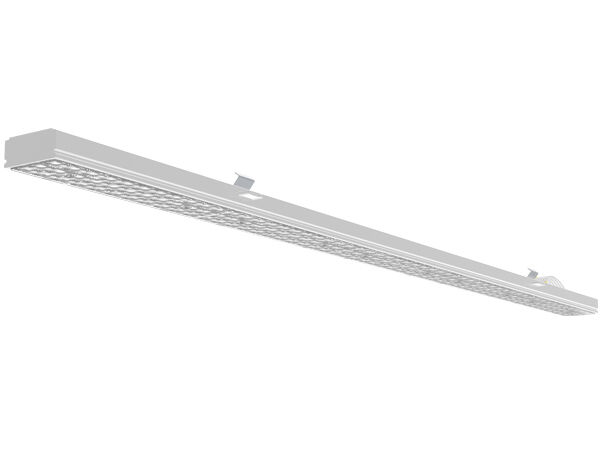

Eski 2 x36w, 1 x58w ve 2 x58w T5/T8 floresan lambaları reflektörlü veya reflektörsüz değiştirmek için Click-fast 75W DIP Anahtarlamalı Evrensel LED Lineer Retrofit Işık Modülü
RM5 lineer retrofit modülü, ray sistemlerindeki mevcut T5/T8 floresan aydınlatma armatürlerini değiştirmek için geliştirilmiştir.

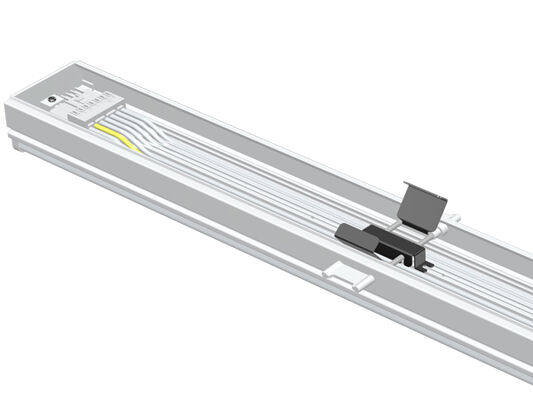

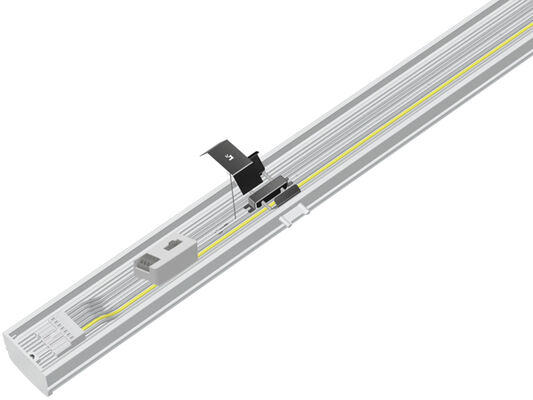

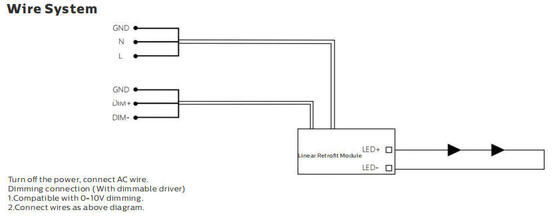

Geleneksel floresan aydınlatma armatürleri için, ray üzerindeki orijinal kablolar takılabilir ve modülün içine WAGO konektörleri aracılığıyla bağlantılı kablo tasarlanmıştır.
son 25 yılda kurulan hemen hemen tüm ray sistemleriyle çalışır, reflektörlü veya reflektörsüz eski 2 x36w, 1 x58w ve 2 x58w T5/T8 floresan lambalarını değiştirmek için mükemmel bir retrofit çözümdür.
Hızlı kurulum, 40 saniye içinde alet gerektirmeden mevcut ray sistemiyle kolay değiştirme.
Mevcut ray sisteminde herhangi bir fiziksel modifikasyon gerekmez, sadece tak ve çalıştır
Anahtar Özellikler ve Teknik Özellikler
Yüksek Parlaklık SMD2835 LED'ler 0.5W 75LM TRIDONIC/PHILIPS/BOKE Sürücü DIP Anahtarlamalı;
- Son 25 Yılda Kurulan Lider Ray Sistemlerinin %95'i ile Uyumlu;
- Mevcut 2x36W, 1x58W ve 2x58W T5/T8 Floresan Lamba veya LED Tüp Işıklarını Reflektörlü veya Reflektörsüz Değiştirmek İçin İdeal Retrofit Çözüm;
- 30/60/90/110/Çift 25/25L/25R, 120 (PC Kapaklı) Optikler İsteğe Bağlı;
- IP40/IK08 Koruma;
- Mevcut Ray Sisteminde Herhangi Bir Fiziksel Modifikasyon Gerekmez;
- İşçilik Maliyetinden Tasarruf ve Çift Güvenlik Güvencesi İçin Güvenlik Zinciri Ayrılmıştır;

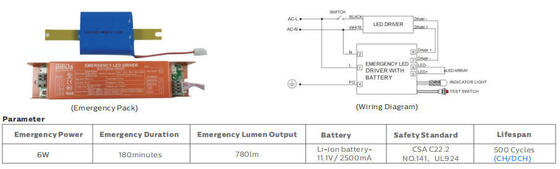

- Çeşitli Akıllı Kontrol: 1-10V, DALI, Hareket Sensörü, Gün Işığı Sensörü, Zigbee ve Acil Durum;
- Tek Faz (L/N/E) veya Üç Faz (L1/L2/L3/N/FG) İsteğe Bağlı;
- Önerilen Uygulamalar
- Özel projeler için özelleştirme mevcuttur;
- Mevcut Seçenekler
Sürücü: TRIDONIC / PHILIPS / BOKE SELV Olmayan Sürücü
- Kontroller ve Karartma: 1-10V, DALI, Hareket sensörü, Gün ışığı sensörü, Zigbee ve Acil Durum
- Işın açıları: 30/60/90/110/Çift 25/25L/25R, 120 (PC Kapaklı) Optikler İsteğe Bağlı
- Tek Faz (L/N/E) veya Üç Faz (L1/L2/L3/N/FG) İsteğe Bağlı;

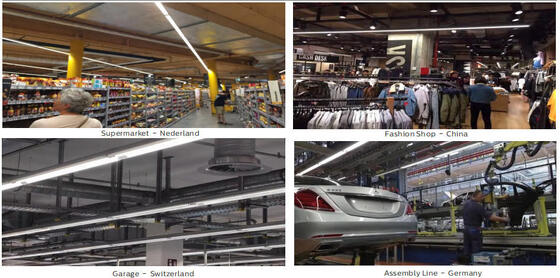

- Önerilen Uygulamalar
Büyük Ölçekli Perakende Satış Noktaları;
- Endüstriyel Salonlar;
- Depo Alanları;
- Fabrika Salonları ;
- Diğer Yarı Endüstriyel Uygulamalar;
- Teknik Özellikler
Genel Sistem
Gövde Malzemesi
| EN755 standardına göre ekstrüde alüminyum |

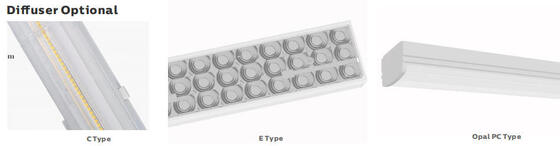

Difüzör Malzemesi |
| UNE-EN ISO 21305-1:2020 standardına göre ekstrüde PC/PMMA, UV filtresi koşullu (IK10) |
Gövde Rengi |
| Beyaz (RAL9016), Diğer renkler isteğe bağlı |
Grup Kontrolü |
| 3 Fazlı Anahtarlamalı İsteğe Bağlı, L1 /L2 /L3 DIP Anahtarı ile değiştirilebilir |
LED'ler Termal Dağılımı |
| Kanatsız 6063 AL armatür gövdesi aracılığıyla, iletken sıvılar olmadan. Yüksek iletkenlikli Kurşunsuz lehim pastası aracılığıyla LED modülleriyle termal temas sağlayan pasif konveksiyon dağılımı |
Lamba tipi |
| LED Değiştirilebilir |
Işık Çıkışı |
| Doğrudan |
Önerilen Montaj Yüksekliği |
| 2 - 12 metre |
Bakım |
| Sürücü / Lens Açık / Kapalı vidalı |
Sürücü |
| DIP anahtarı ile ayarlanabilir güçte sabit akım, armatür içine gömülü, önceden kablolanmış |
Karartma Kontrolü |
| AÇIK-KAPALI | 1-10V karartma | DALI-2 | Mesh | Zigbee | Casambi |
IP Derecesi |
| IP40 |
IK Derecesi |
| IK08 |
Koruma Sınıfı |
| Sınıf I |
Kızaran Tel |
| 850°C (30 saniye altında) |
Kablo Girişi |
| H05RN-F 3*2.5mm2 | H05RN-F 5*2.5mm2 (Maksimum kesit 4.0mm2) |
Kurulum |
| Doğrudan Değiştirme |
Akıllı Fonksiyon |
| Acil Durum |
Elektrik Sistemi |
Devreye Alma
| 3x2.5mm2/5x2.5mm2 + 2x1.5 mm2 karartma kablosu standart olarak |
Ana Voltaj |
| 220~240VAC/ 50/60Hz, 180-264VDC |
Güç Faktörü (PF) |
| ≥0.93 |
Toplam Harmonik Bozulma (THD) |
| ＜10% |
Çıkış Tipi |
| SELV Olmayan (izole edilmemiş) |
Titreşim Faktörü |
| ＜1% |
Stroboskopik Görünürlük Ölçümü (SVM) |
| ＜0.4 |
Stroboskopik Etkilerin Algılanabilirliği (Pst) |
| ＜1 |
Terminal Bağlantısı |
| Döngü kablolaması dahil, 5/7 kutuplu WAGO konektörü |
Armatür Gücü |
| B10A |
B16A |
C10A |
C16A |
75W |
| 18 |
29 |
26 |
42 |
Fotometri Sistemi |
LED'ler
| SMD2835 (0.5W) |
CCT (Korelasyonlu Renk Sıcaklığı) |
| Tek CCT (3000K | 4000K | 5000K | 5700K | 6500K) |
3 CCT isteğe bağlı (3000-4000-5000K | 3000-4500-6000K | 4000-5000-6000K seçim için)
CRI (Renk Geriverim İndeksi)
|
| >80Ra standart için (>90Ra daha yüksek CRI mevcut) |
Fotobiyolojik Güvenlik |
| RG0 (riskten muaf) |
EEC (Enerji Verimliliği Sınıfı) |
| A++ |
SDCM (Renk Eşleştirme Standart Sapması) |
| ＜5 (SDCM |
<3 İsteğe Bağlı)UGR (4H, 8H) |
| 24.9 (Enine) 23.4 (Boyuna) |

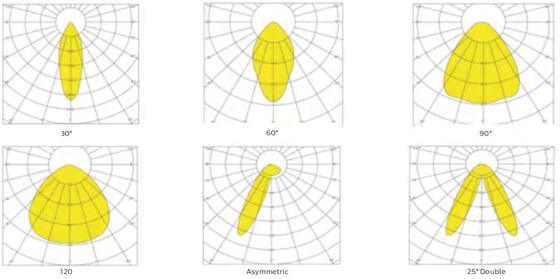

Işın Açısı |
| 30° | 60° | 90° | 120° | Asimetrik 25° L | Asimetrik 25° R | 25° Çift |
Ortalama Armatür Kullanılabilir Ömrü |
| 100.000 saat (L80B10) |
Ömrünün Sonunda Lümen Bakımı |
| >70% |
Işık Verimliliği |
| 160LPW (PROLine) İsteğe Bağlı |
Ürün |
| İç Kutu |
Nominal Güç |
| 75W DIP (25~75W) |
Teslim Edilen Lümenler @ 5000K, CRI>80 (PRO) |
| Maks. 12.000lm |
Çalışma Koşulları |
Çalışma Sıcaklığı / Nem
| -20~ +50℃ (-4°F ~ 122°F) / %5~85 RH, yoğuşmasız |
Depolama Sıcaklığı / Nem |
| -40~ +60℃ (-40°F ~ 140°F) / %5~85 RH, yoğuşmasız |
Ortalama LED Kullanılabilir Süre L90B10 |
| ≥0.96 |
Nominal Ömür (Tp |
| <70℃)100.000 saate kadar |
Sürücü MTBF |
| 500.000H, MIL-HDBK-217F(25℃) |
Titreşime Dayanıklı |
| 10~500Hz, 5G 12dk / 1 döngü, 72dk süreyle. Her biri X,Y,Z eksenleri boyunca |
Akustik Gürültü |
| ＜25dB (30cm mesafe, Normal çalışma) |
Garanti |
| 5 Yıl (7 yıla kadar uzatılabilir) |
Sertifikalar |
Küresel Sertifika
| ENEC | CE | RoHS | D-mark | KEMA-KEUR Listeli, SAA | C-Tick | RCM | CB | ETL/CETL | DLC Premium |
Güvenlik Direktifleri |
| EN 60598-1 | EN 60598-2-3 | EN 62493 | IEC 62471 |
EMC Direktifleri |
| EN 55015 | EN 61547 | EN 61000-3-2 | EN 61000-3-3 | EN 61347-2-13 | EN 61347-1 | EN 62384 |
Diğer Direktifler |
| IEC 62262 | EN 13032-4 | EN 62717 | EN 6272-1 | EN6272-2-1 | EN 61643-11 |
* Işık akısı toleransı, Güç toleransı ve renk sıcaklığı toleransı ±%5, 5000K ve CRI>80. |
* Aydınlatma ışını, ışık yoğunluğu dağılımı ve ışık verimliliği EN13032 norm serisi ve LM-79 normu için EN ISO 17025:2005 normuna uygun olarak incelenmiştir.
* En güncel ürün bilgileri ve genel garanti şartları web sitemizde www.DUALRAYS.com adresinde mevcuttur.
* Bireysel endeksler için ışık akıları ve güçler hakkında ayrıntılı bilgi ürün veri sayfasında belirtilmiştir.
* LED gruplaması nedeniyle değerler değişebilir.
* Veri sayfasındaki parametreler Ta=25℃ için verilmiştir, 4000K/80Ra'ya dayanmaktadır, %10 verimlilik 70Ra ile daha yüksektir.

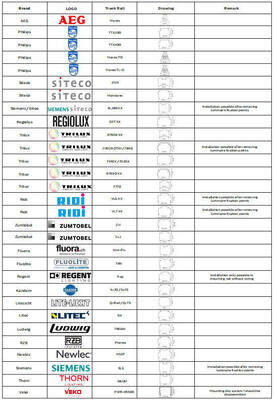

Uyumlu Sistem Listesi

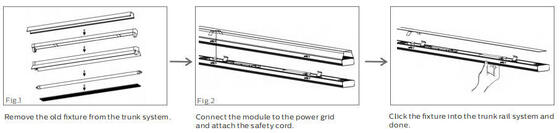

Kurulum Yöntemleri
Elektrik çarpmasını önlemek için kurulumdan önce güç kaynağının kapalı olduğundan emin olun
- Lamba, Ulusal Elektrik Yasası ve ilgili yerel yasalara uygun olarak yetkili bir elektrikçi veya teknisyen tarafından kurulmalı ve çalıştırılmalıdır
- Lambayı dikkatlice açın ve inceleyin, herhangi bir hasarı bildirin ve nakliye sırasında herhangi bir parça hasar görmüşse tüm ambalaj malzemelerini saklayın
- Lamba hasarlıysa kullanmayın!
- Üretici Beyanı
Uluslararası LED armatür standardına göre, DUALRAYS, DUALRAYS LED Lineer Işık (Lineer Retrofit Modülü) serisi ürünlerinin yalnızca iç veya yarı dış mekan nötr ortamlarda kullanılmasına izin verildiğini resmi olarak beyan eder. DUALRAYS ürünler için tam garanti vermektedir. Yüksek/düşük sıcaklık, yüksek nem, yüksek tuzluluk, yüksek amonyak vb. içeren herhangi bir ciddi ortam uygulaması, üreticiden resmi onay alınmadan izin verilmez. Yanlış kullanım durumunda garanti politikası artık garanti edilmeyecektir.
Şirket Yetenekleri
Profesyonel Ekip:
- >15 yıl deneyim, kendi fabrikası, >10 mühendis ekibi, güçlü üretim kapasitesi ve QC yönetim sistemiGüvenilir Marka:
- Avrupa müşterileriyle istikrarlı uzun vadalı işbirliği kuruldu, daha iyi hizmet için Hollanda'da depoDIALux Simülasyonu:
- Mühendislik ekibimiz uygulama parametrelerinize göre simülasyon hizmetleri sunmaktadırKalite Standartları:
- Tüm LED armatürleri TUV, ENEC, VDE, SAA, C-Tick, LM79, LM80 sertifikaları ile CE, RoHS standartlarına uygundurNakliye Bilgileri
Küçük siparişler için ekspres kargo önerilir. Toplu siparişler için deniz veya tren nakliyesi (Avrupa varışlı) en uygun maliyetlidir ancak daha uzun sürer. Acil siparişler için havaalanına hava taşımacılığı artı nakliye ortağımızın kapınıza teslimatını öneririz.
Sıkça Sorulan Sorular
S1: TB7 LED Tüp ışığının garantisi nedir?
CVP: 5 yıl garanti. Bu süre zarfında tarafımızdan kaynaklanan herhangi bir kalite sorunu olursa, nakliye masraflarını ve değişimi karşılayacağız.
S2: Hangi ödeme yöntemlerini kabul ediyorsunuz?
CVP: Western Union, PayPal, T/T, L/C dahil olmak üzere birden fazla ödeme yöntemini kabul ediyoruz. Toplu siparişler için standart ödeme T/T'dir: %30 peşin, %70 bakiye sevkiyat öncesi. PI'de banka bilgileri verilmiştir.
S3: CRI nedir?
CVP: CRI (Renk Geriverim İndeksi), renklerin ışık altında ne kadar doğru göründüğünü gösterir. Daha yüksek CRI, daha yüksek maliyetle daha iyi renk doğruluğu sağlar. Standart CRI >80Ra'dır, daha yüksek maliyetle 90Ra mevcuttur.
S4: Sadece gövdeyi ayrı olarak satın alabilir miyim?
CVP: Yalnızca tam armatürleri tedarik ediyoruz, ancak SKD/CKD (Yarı Montajlı/Tamamen Sökülmüş) seçenekleri mevcuttur.
S5: Ülkemize ithalat için ucuz nakliye maliyeti var mı?
CVP: Küçük siparişler için ekspres kargo önerilir. Toplu siparişler için deniz veya tren nakliyesi (Avrupa varışlı) en uygun maliyetlidir. Acil siparişler için havaalanına hava taşımacılığı artı teslimat hizmeti önerilir.
S6: Kendi pazar konumumuz varsa destek alabilir miyiz?
CVP: Lütfen ayrıntılı pazar gereksinimlerinizi bize bildirin. En iyi çözümü bulmak için tartışacak ve faydalı öneriler sunacağız.
S7: Hangi karartma fonksiyonları mevcuttur?
CVP: DALI, PIR, 1-10V karartma mevcuttur. Akıllı kontrol seçenekleri için dahili gün ışığı sensörü mevcuttur.
S8: TB7 LED Tüp ışığınızın uygulamaları nelerdir?
CVP: Uygulamalar şunları içerir: Floresan NCF için Değiştirme; Gıda İşleme Tesisleri; Kimya Tesisleri; Hayvan Ahırları; Araba Yıkama Yerleri; Dış ve İç Mekanlar.
