* Yüksek Parlaklık SAN'AN/LUMILEDS LUXEON SMD3030 2D LED'leri, SOSEN/Meanwell Sürücüsü İsteğe bağlıdır.
* Düşük Parlama, Özellikle Kapalı Spor Salonu Aydınlatma Çözümü için Uygun

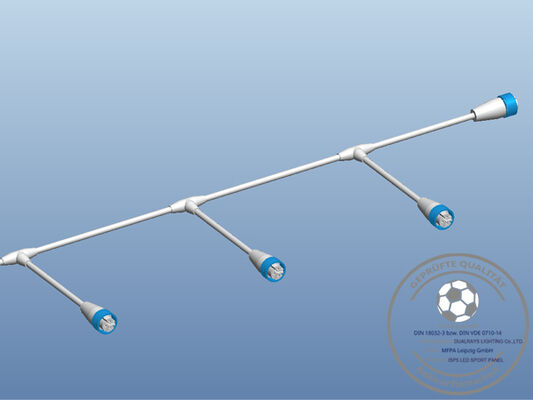

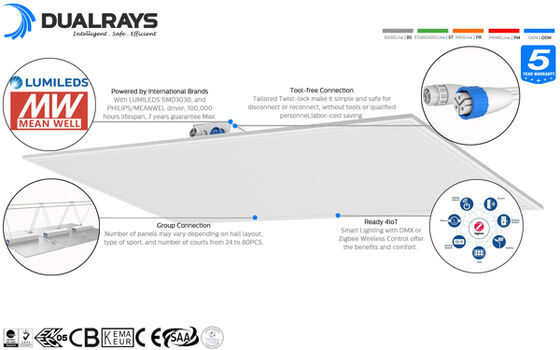

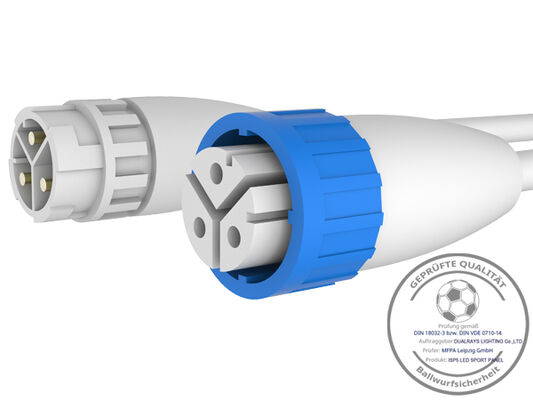

*Panellerin birbirine hızlı bir şekilde bağlanması için güç ve karartma kontrolü için özel dönüş kilitli kablolar;
*Mitsubishi 4T Lazer gravür PMMA, Düşük parlama, özellikle kapalı tenis sahası aydınlatma çözümü için takım elbise
* 120° ışın açısı;
* IP20/IK10 koruması;
* UGR<22;
* Top çarpma testi DIN18032-3 (DIN VDE 0710-13) onayı

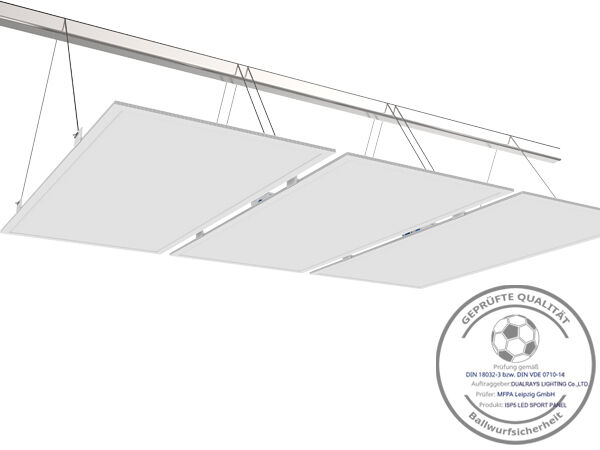

* Çeşitli kurulumlar: Asma, Tavan Montaj Seçeneği;
* Çeşitli Akıllı Kontrol: 1-10V, Zigbee ve DALI seçeneği;
* UV veya IR yok ve tamamen cıva içermiyor.
* L80/B10 @ 96.000h;
* Özel projeler için özel destek;
Seçenekler:
> Sürücü: MEANWELL / SOSEN / PHILIPS Kendine ait olmayan sürücü isteğe bağlıdır.

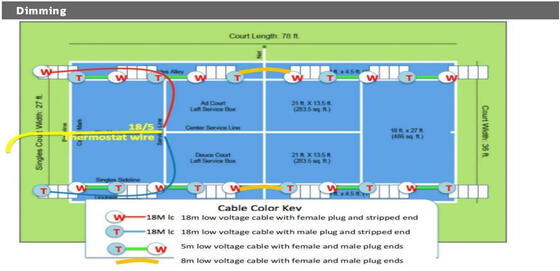

> Kontroller ve Dimming: 1-10V, Zigbee ve DALI seçeneği;
> Montaj: Asma, Tavan Montaj Seçenek;

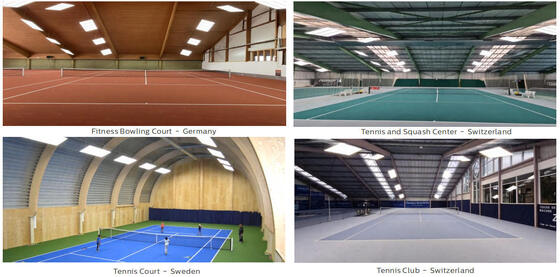

> Tenis sahası;
> Kapalı spor stadyumu;
> Badminton sahası;
> Spor Salonu;
> Koridor/Galeri/Koridor;
| Genel Sistem |
| Konaklama malzemesi: EN755 standardına göre dışa vurulmuş alüminyum |
| Difüzör malzemesi: UNE-EN ISO 21305-1:2020 standardına göre dışa vurulmuş PC, UV filtre şartlı ((IK10) |
| Koruma rengi: Beyaz (RAL9016), Diğer renkler isteğe bağlıdır |
| Tekdüzelik: >0.70 (DIN EN 12193 Sınıf I) |
LED'ler Isı dağılımı: Yıldızsız 6063 AL aydınlatma gövdesinden geçiricil sıvılar olmadan. Pasif konveksiyon dağılımı
Yüksek iletkenliğe sahip kurşunsuz lehimli bir pasta ile LED modülleri ile termal teması sağlamak |
| Lamba tipi: LED Değiştirilebilir |
| Işık çıkışı: Doğrudan |
| Tavsiye edilen yükseklik: 2 - 10 metre |
| Bakım: Diffüzör vida ile açılır / kapatılır |
| Sürücü: DIP anahtarı ile ayarlanabilir, önceden kablolu, aydınlatıcıya gömülü, isteğe bağlı olarak sabit akım |
| Hafifleştirme Kontrolü: ON-OFF 1-10V DALI2 Zigbee Hafifleştirme |
| IP (İçiş koruma derecesi): IP20 |
| IK (Düşüşme Direnci): IK10 |
| Koruma Sınıfı: Sınıf I |
| Parlak tel: 850°C (30'ların altındadır) |
| Kablo Girişi: H05RN-F 3*1.5mm2 H05RN-F 5*1.5mm2 (Max bölüm 4mm2) |
| Kurulum: Tavana monte edilmiş. |
| Akıllı fonksiyon: Acil durum |
| Elektrik sistemi |
| Kablolama: 3*1.5mm2 5*1.5mm2 3*2.5mm2 5*2.5mm2 kablolar seçeneğe göre. |
| Ana Voltaj: 220~240VAC/ 50/60Hz, 180-264VDC |
| Güç faktörü (PF): ≥0.96 |
| Toplam Harmonik Distorsiyon (THD): <10% |
| Çıktı Türü: SELV dışı ((özlü olmayan) |
| Parlama faktörü: <1% |
| Stroboskopik Görünürlük Ölçümü (SVM): <0.4 |
| Stroboskopik Etkilerin Duyarlılığı (Pst): <1 |
| Terminal Bağlantısı: 3 * 1.0mm2 destek olarak, en fazla 3x2.5mm2 + 2x1.5 mm2 bulanıklık tel, serbest tel uçları, özel uzunluk |
| Aydınlatıcılar Gücü B10A B16A C10A C16A |
| LSS devre kesici 75W 18 29 26 42 üzerinden modül |
| Fotometri Sistemi |
| LED: SMD3030 (1.0W) |
| CCT ((Korelasyonlu Renk Sıcaklığı): Tek CCT (3000K, 4000K, 5000K, 5700K, 6500K) |
| CRI (Renk Gösterimi Endeksi): Standart için > 80Ra (> 90Ra daha yüksek CRI için mevcut) |
| Fotobiyolojik Güvenlik: RG0 (riskten muaf) |
| EEC (Enerji Verimliliği Sınıfı): A++ |
| SDCM (Renk Eşleşmesinin Standart Sapması): <5 (SDCM<3 İsteğe bağlı) |
|
UGR (4H, 8H): 24.9 (Çapraz)
23.4 (Uzunluk)
|

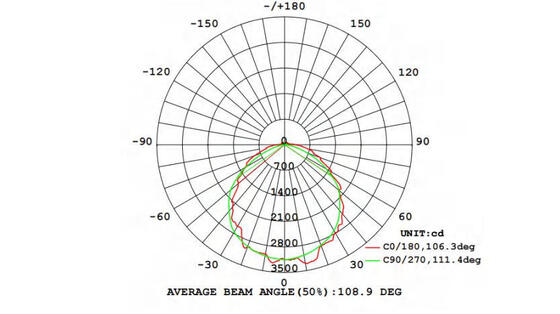

| Çizgi açısı: 120° |
| Ortalama lamba kullanım süresi: 96.000 saat (L80B10) |
| E.O.L. >70% Lumen Temizliği |
| Işık verimliliği: 150LPW (PRIMELine) |
| Adli güç: 75W |
Verilen Lumenler
@ 5000K, CRl>80 (PRO) 11,250lm |
| İşlem Durumu |
| Çalışma sıcaklığı / nem: -20 ~ + 50 °C (-4 °F ~ 122 °F) / 5 ~ 85% RH, yoğunlaşmamış |
| Depolama sıcaklığı / nem: -40 ~ + 60 °C (-40 °F ~ 140 °F) / 5 ~ 85% RH, yoğunlaşmamış |
| Ortalama LED Kullanılabilir Zamanı L90B10: ≥0.96 |
| Belirtilen nominal ömür süresi (Tp <70°C): 100,000H'ye kadar |
| Sürücü MTBF: 500.000H,MIL-HDBK-217F ((25°C) |
| Titreme Direnci: 10~500Hz,5G 12 dakikalık / 1 döngü, 72 dakikalık süre. Her biri X,Y,Z eksenleri boyunca |
| Akustik Gürültü: <25dB (30cm mesafe, normal çalışma) |
| Garanti: 5 yıl (en fazla 7 yıla kadar uzatılabilir) |
| Sertifikalar |
| Küresel Sertifika: ENEC. CE. RoHS. D-Mark. KEMA-KEUR. SAA. C-Tick. RCM. CB. ETL/CETL. DLC Premium. |
| Güvenlik Direktifi: EN 60598-1. |
| EMC Direktifi: EN 55015 -- EN 61547 -- EN 61000-3-2 -- EN 61000-3-3 -- EN 61347-2-13 -- EN 61347-1 -- EN 62384 |
| Diğer Yönergeler: IEC 62262 EN 13032-4 EN 62717 EN 6272-1 EN 6272-2-1 EN 61643-11 |
* Işık akışı toleransı, Güç toleransı ve renk sıcaklığı toleransı ±5%, 5000K ve CRl> 80.
* Işık ışığı, ışık yoğunluğu dağılımı ve ışık verimliliği EN ISO 17025:2005 norm serisi EN13032 ve LM-79 normuna uygun olarak incelenmiştir.
* Güncel ürün bilgileri ve genel garanti şartları web sitemizde mevcuttur www.DUALRAYS.com
* Bireysel endeksler için ışık akışları ve güçleri hakkında ayrıntılı bilgiler ürün veri sayfasında belirtilmiştir.
* Değerler, LED'lerin karıştırılması nedeniyle değişebilir.
* Veri sayfasındaki parametreler, 4000K/80Ra'ya dayanan Ta=25°C için verilmiştir, 70Ra ile %10 daha yüksek verimlilik

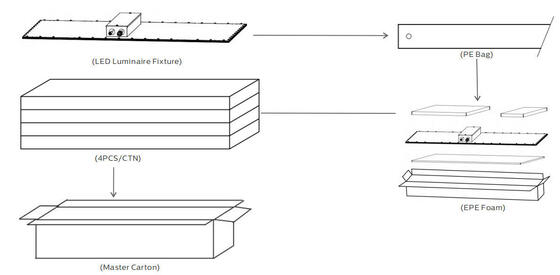

| Ürünİç Kutusu Dış Karton QTY/CTN Birimi N.W G.W/Karton |
| LED Spor Panosu Nil 1240x630x210mm 4PCS 11.8Kg 51.2Kg |
Kurulumdan önce lütfen aşağıdaki tüm talimatları okuyun:
* Elektrik şokundan kaçınmak için, kurulumdan önce güç kaynağının kapatıldığına emin olun.
* Lamba, ulusal elektrik koduna ve ilgili yerel kodlara uygun olarak nitelikli bir elektrikçi veya teknisyen tarafından monte edilmeli ve çalıştırılmalıdır.
* Lambaları paketlen ve dikkatlice incele, herhangi bir hasarı bildir ve eğer ürünün herhangi bir kısmı nakliye sırasında hasar görmüşse tüm ambalaj malzemelerini sakla.
* Eğer lamba hasar görmüşse kullanmayın!
Açıklama:
LED lambaların uluslararası standardına göre,Burada DUALRAYS resmi olarak DUALRAYS LED Highbay Light (UFO Highbay) serisi ürünlerinin sadece iç veya yarı dış tarafsız ortamda kullanılmasına izin verildiğini iddia ediyorBu arada DUALRAYS ürünler için tam garanti veriyor.
Yüksek/düşük sıcaklık, yüksek nem, yüksek tuzluluk, yüksek amonyak vb. dahil olmak üzere herhangi bir şiddetli ortam uygulaması, üreticinin resmi onayını almadan izin verilmez.Eğer yanlış bir uygulama olursa, garanti politikası artık garanti edilmiyor.
*ProfesyonelTakım:>15 yıllık deneyim, kendi fabrikası, >10 mühendis ekibi, güçlü üretim kapasitesi ve QC yönetim sistemi, hem iyi kaliteli ürün hem de hizmet sağlar;
* Güvenilir marka:Avrupa müşterileriyle istikrarlı ve uzun vadeli işbirliği kurdu, yüksek fiyat ve güven kazandı ve daha iyi hizmet için Hollanda'da depoya sahipti;
*Dialux simülasyonu sağlayın:Uzaklık, yükseklik, genişlik vb. gibi uygulama parametrelerinizi bize gönderin, mühendis ekibimiz talebinize göre simülasyon yapacak ve size en iyi ürünü önerecektir;
*Tüm LED lambalarımız CE, RoHS standardına uyuyor.Önde gelen ürünler için listelenen TUV, ENEC, VDE, SAA,C-Tick, LM79,LM80.
