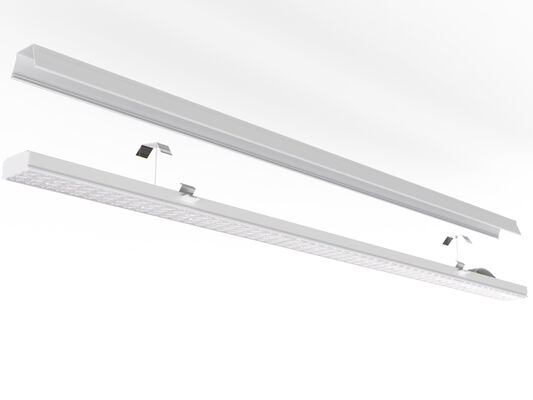

Click-fast 75W DIP Anahtarlanabilir Evrensel LED Lineer Retrofit Işık Modülü, son 25 yılda kurulan hemen hemen tüm trunk ray sistemleriyle uyumludur, eski 2 x36w, 1 x58w ve 2 x58w T5/T8 floresan ışıklarını reflektörlü veya reflektörsüz değiştirmek için mükemmel bir retrofit çözümdür
RM5 lineer retrofit modülü, ray sistemlerindeki mevcut T5/T8 floresan aydınlatma armatürlerini değiştirmek için geliştirilmiştir.
Geleneksel floresan aydınlatma armatürleri için, trunk rayındaki orijinal kablolar takılabilir ve modül içindeki bağlantı kablosu WAGO ile tasarlanmıştır
konnektörler.
Son 25 yılda kurulan hemen hemen tüm trunk ray sistemleriyle uyumludur, eski 2 x36w, 1 x58w ve 2 x58w T5/T8 floresan ışıklarını reflektörlü veya reflektörsüz değiştirmek için mükemmel bir retrofit çözümdür.
Hızlı kurulum, mevcut trunk sistemiyle 40 saniye içinde aletsiz kolay değiştirme.
Mevcut kablolama sisteminde herhangi bir fiziksel modifikasyon gerekli değildir, sadece tak ve çalıştır
Ana Özellikler ve Teknik Özellikler
- Yüksek Parlaklık SMD2835 LED'ler 0.5W 75LM TRIDONIC/PHILIPS/BOKE Sürücü DIP Anahtarlı;
- Son 25 Yılda Kurulan Lider Trunk Sistemlerinin %95'i ile Uyumlu;
- Mevcut 2x36W, 1x58W ve 2x58W T5/T8 Floresan Lamba veya LED Tüp Işığını Reflektörlü veya Reflektörsüz Değiştirmek İçin İdeal Retrofit Çözüm;
- 30/60/90/110/Çift 25/25L/25R, 120 (PC Kapaklı) Optikler İsteğe Bağlı;
- IP40/IK08 Koruma;
- Mevcut Kablolama Sisteminde Fiziksel Modifikasyon Gerekmez;
- İşçilik Maliyetinden Tasarruf ve Çift Güvenlik Güvencesi İçin Emniyet Zinciri Ayrılmıştır;
- Çeşitli Akıllı Kontrol: 1-10V, DALI, Hareket Sensörü, Gün Işığı Sensörü, Zigbee ve Acil Durum;
- Tek Faz (L/N/E) veya Üç Faz (L1/L2/L3/N/FG) İsteğe Bağlı;
- L80/B10 @ 58.000 saat ömür;
- Özel projeler için özelleştirme mevcuttur;
Mevcut Seçenekler
- Sürücü: TRIDONIC / PHILIPS / BOKE SELV olmayan sürücü
- Kontroller ve Karartma: 1-10V, DALI, Hareket sensörü, Gün ışığı sensörü, Zigbee ve Acil Durum
- Işın açıları: 30/60/90/110/Çift 25/25L/25R, 120 (PC Kapaklı) Optikler İsteğe Bağlı
- Tek Faz (L/N/E) veya Üç Faz (L1/L2/L3/N/FG) İsteğe Bağlı;
Önerilen Uygulamalar
- Büyük Ölçekli Perakende Satış Noktaları;
- Endüstriyel Salonlar;
- Depo Alanları;
- Fabrika Salonları ;
- Diğer Yarı Endüstriyel Uygulamalar;
Teknik Özellikler
Genel Sistem
| Gövde Malzemesi |
EN755 standardına göre ekstrüde alüminyum |
| Difüzör Malzemesi |
UNE-EN ISO 21305-1:2020 standardına göre ekstrüde PC/PMMA, UV filtresi koşullu (IK10) |
| Gövde Rengi |
Beyaz (RAL9016), Diğer renkler isteğe bağlı |
| Grup Kontrolü |
3 Fazlı Anahtarlanabilir İsteğe Bağlı, L1 /L2 /L3 DIP Anahtarı ile değiştirilebilir |
| LED Termal Dağılımı |
Kanatsız 6063 AL armatür gövdesi, iletken sıvılar olmadan. Yüksek iletkenlikli Kurşunsuz lehim macunu aracılığıyla LED modülleriyle termal temas sağlayan pasif konveksiyon dağılımı |
| Lamba tipi |
LED Değiştirilebilir |
| Işık Çıkışı |
Doğrudan |
| Önerilen Montaj Yüksekliği |
2 - 12 metre |
| Bakım |
Sürücü / Lens Açık / Vida ile Kapalı |
| Sürücü |
DIP anahtarı ile ayarlanabilir güçte sabit akım, armatüre gömülü, önceden kablolanmış |
| Karartma Kontrolü |
AÇIK-KAPALI | 1-10V karartma | DALI-2 | Mesh | Zigbee | Casambi |
| IP Derecesi |
IP40 |
| IK Derecesi |
IK08 |
| Koruma Sınıfı |
Sınıf I |
| Kızaran Tel |
850°C (30 saniye altında) |
| Kablo Girişi |
H05RN-F 3*2.5mm2 | H05RN-F 5*2.5mm2 (Maksimum kesit 4.0mm2) |
| Kurulum |
Doğrudan Değiştirme |
| Akıllı Fonksiyon |
Acil Durum |
Elektrik Sistemi
| Kablolama |
3x2.5mm2/5x2.5mm2 + 2x1.5 mm2 karartma kablosu standart olarak |
| Ana Voltaj |
220~240VAC/ 50/60Hz, 180-264VDC |
| Güç Faktörü (PF) |
≥0.93 |
| Toplam Harmonik Bozulma (THD) |
＜10% |
| Çıkış Tipi |
SELV olmayan (izole edilmemiş) |
| Titreşim Faktörü |
＜1% |
| Stroboskopik Görünürlük Ölçümü (SVM) |
＜0.4 |
| Stroboskopik Etkilerin Algılanabilirliği (Pst) |
＜1 |
| Terminal Bağlantısı |
Döngü kablolaması dahil, 5/7 kutuplu WAGO konektörü |
| Armatür Gücü |
B10A |
B16A |
C10A |
C16A |
| 75W |
18 |
29 |
26 |
42 |
Fotometri Sistemi
| LED'ler |
SMD2835 (0.5W) |
| CCT (Korelasyonlu Renk Sıcaklığı) |
Tek CCT (3000K | 4000K | 5000K | 5700K | 6500K)
3 CCT isteğe bağlı (3000-4000-5000K | 3000-4500-6000K | 4000-5000-6000K seçim için)
|
| CRI (Renk İşleme İndeksi) |
>80Ra standart için (>90Ra daha yüksek CRI için mevcut) |
| Fotobiyolojik Güvenlik |
RG0 (riskten muaf) |
| EEC (Enerji Verimliliği Sınıfı) |
A++ |
| SDCM (Renk Eşleştirme Standart Sapması) |
＜5 (SDCM<3 İsteğe Bağlı) |
| UGR (4H, 8H) |
24.9 (Enine) 23.4 (Boyuna) |
| Işın Açısı |
30° | 60° | 90° | 120° | Asimetrik 25° L | Asimetrik 25° R | 25° Çift |
| Ortalama Armatür Kullanılabilir Ömrü |
100.000 saat (L80B10) |
| Ömrünün Sonunda Lümen Bakımı |
>70% |
| Işık Verimliliği |
160LPW (PROLine) İsteğe Bağlı |
| Ürün |
RM Lineer LED Retrofit Modülü |
| Nominal Güç |
75W DIP (25~75W) |
| Teslim Edilen Lümenler @ 5000K, CRI>80 (PRO) |
Maks. 12.000lm |
Çalışma Koşulları
| Çalışma Sıcaklığı / Nem |
-20~ +50℃ (-4°F ~ 122°F) / %5~85 RH, yoğuşmasız |
| Depolama Sıcaklığı / Nem |
-40~ +60℃ (-40°F ~ 140°F) / %5~85 RH, yoğuşmasız |
| Ortalama LED Kullanılabilir Süresi L90B10 |
≥0.96 |
| Nominal Ömür (Tp <70℃) |
100.000 saate kadar |
| Sürücü MTBF |
500.000H, MIL-HDBK-217F(25℃) |
| Titreşime Dayanıklı |
10~500Hz, 5G 12dk / 1 döngü, 72dk süreyle. Her biri X,Y,Z eksenleri boyunca |
| Akustik Gürültü |
＜25dB (30cm mesafe, Normal çalışma) |
| Garanti |
5 Yıl (7 yıla kadar uzatılabilir) |
Sertifikalar
| Küresel Sertifika |
ENEC | CE | RoHS | D-mark | KEMA-KEUR Listeli, SAA | C-Tick | RCM | CB | ETL/CETL | DLC Premium |
| Güvenlik Direktifleri |
EN 60598-1 | EN 60598-2-3 | EN 62493 | IEC 62471 |
| EMC Direktifleri |
EN 55015 | EN 61547 | EN 61000-3-2 | EN 61000-3-3 | EN 61347-2-13 | EN 61347-1 | EN 62384 |
| Diğer Direktifler |
IEC 62262 | EN 13032-4 | EN 62717 | EN 6272-1 | EN6272-2-1 | EN 61643-11 |
* Işık akısı toleransı, Güç toleransı ve renk sıcaklığı toleransı ±%5, 5000K ve CRI>80.
* Aydınlatma ışını, ışık yoğunluğu dağılımı ve ışık verimliliği EN ISO 17025:2005 normuna göre EN13032 norm serisi ve LM-79 normuna uygun olarak incelenmiştir.
* Güncel ürün bilgileri ve genel garanti koşulları web sitemizde www.DUALRAYS.com adresinde mevcuttur.
* Bireysel indeksler için ışık akıları ve güçler hakkında ayrıntılı bilgi ürün veri sayfasında belirtilmiştir.
* Değerler LED gruplaması nedeniyle değişebilir.
* Veri sayfasındaki parametreler Ta=25℃ için verilmiştir, 4000K/80Ra'ya dayanmaktadır, %10 verimlilik 70Ra ile daha yüksektir
Uyumlu Sistem Listesi
Kurulum ve Güvenlik Talimatları
- Elektrik çarpmasını önlemek için kurulumdan önce güç kaynağının kapalı olduğundan emin olun
- Lamba, Ulusal Elektrik Yasası ve ilgili yerel yasalara uygun olarak yetkili bir elektrikçi veya teknisyen tarafından kurulmalı ve çalıştırılmalıdır
- Lambayı dikkatlice açın ve inceleyin, herhangi bir hasarı bildirin ve nakliye sırasında herhangi bir parçası hasar görmüşse tüm ambalaj malzemelerini saklayın
- Lamba hasarlıysa, kullanmayın!
Üretici Beyanı
Uluslararası LED armatür standardına göre, DUALRAYS, DUALRAYS LED Lineer Işık (Lineer Retrofit Modülü) serisi ürünlerinin yalnızca iç veya yarı dış mekan nötr ortamlarda kullanılmasına izin verildiğini resmi olarak beyan eder. DUALRAYS ürünler için tam garanti vermektedir. Yüksek/düşük sıcaklık, yüksek nem, yüksek tuzluluk, yüksek amonyak vb. içeren herhangi bir ciddi ortam uygulaması, üreticiden resmi onay alınmadan izin verilmez. Yanlış kullanım durumunda garanti politikası artık garanti edilmez.
Şirket Yetenekleri
- Profesyonel Ekip:>15 yıl deneyim, kendi fabrikası, >10 mühendis ekibi, güçlü üretim kapasitesi ve QC yönetim sistemi
- Güvenilir Marka:Avrupa müşterileriyle istikrarlı uzun vadalı işbirliği kuruldu, daha iyi hizmet için Hollanda'da depo
- DIALux Simülasyonu:Mühendislik ekibimiz uygulama parametrelerinize göre simülasyon hizmetleri sunmaktadır
- Kalite Standartları:Tüm LED armatürler TUV, ENEC, VDE, SAA, C-Tick, LM79, LM80 sertifikaları ile CE, RoHS standartlarına uygundur
Nakliye Bilgileri
Küçük siparişler için ekspres kargo önerilir. Toplu siparişler için deniz veya tren taşımacılığı (Avrupa varışlı) en uygun maliyetlidir ancak daha uzun sürer. Acil siparişler için hava kargo ile havaalanına ve ardından nakliye ortağımızın evinize teslimatını öneririz.
Sıkça Sorulan Sorular
S1: TB7 LED Tüp ışığının garantisi nedir?
CVP: 5 yıl garanti. Bu süre zarfında tarafımızdan kaynaklanan herhangi bir kalite sorunu olursa, nakliye masraflarını ve değişimi karşılayacağız.
S2: Ne tür ödeme yöntemleri kabul ediyorsunuz?
CVP: Western Union, PayPal, T/T, L/C dahil olmak üzere birden fazla ödeme yöntemi kabul ediyoruz. Toplu siparişler için standart ödeme T/T'dir: %30 peşin, %70 bakiye sevkiyat öncesi. Banka bilgileri PI'de verilmiştir.
S3: CRI nedir?
CVP: CRI (Renk İşleme İndeksi), renklerin ışık altında ne kadar doğru göründüğünü gösterir. Daha yüksek CRI, daha yüksek maliyetle daha iyi renk doğruluğu sağlar. Standart CRI >80Ra'dır, daha yüksek maliyetle 90Ra mevcuttur.
S4: Sadece kasayı ayrı olarak satın alabilir miyim?
CVP: Yalnızca tam armatürler tedarik ediyoruz, ancak SKD/CKD (Yarı Montajlı/Tamamen Sökülmüş) seçenekleri mevcuttur.
S5: Ülkemize ithalat için ucuz nakliye maliyeti var mı?
CVP: Küçük siparişler için ekspres kargo önerilir. Toplu siparişler için deniz veya tren taşımacılığı (Avrupa varışlı) en uygun maliyetlidir. Acil siparişler için hava kargo ile havaalanına ve ardından teslimat hizmeti önerilir.
S6: Kendi pazar konumumuz varsa destek alabilir miyiz?
CVP: Lütfen ayrıntılı pazar gereksinimlerinizi bize bildirin. En iyi çözümü bulmak için tartışacak ve faydalı öneriler sunacağız.
S7: Hangi karartma fonksiyonları mevcuttur?
CVP: DALI, PIR, 1-10V karartma mevcuttur. Akıllı kontrol seçenekleri için dahili gün ışığı sensörü mevcuttur.
S8: TB7 LED Tüp ışığınızın uygulamaları nelerdir?
CVP: Uygulamalar şunları içerir: Floresan NCF'nin Değiştirilmesi; Gıda İşleme Tesisleri; Kimya Tesisleri; Hayvan Ahırları; Araba Yıkama Yerleri; Dış ve İç Mekanlar.
