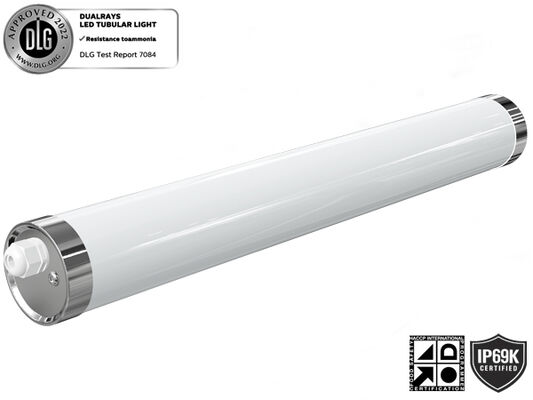

* Yüksek Parlaklık SAN'AN SMD2835 LED'ler, LIFUD/BOKE/AGT Yüksek PF Titreşimsiz Sürücü DIP Anahtarı Güç Ayarı İsteğe Bağlı;
* 100bar(1450psi) Su Basıncına ve 80°C Sıcaklığa Karşı;
* IP69K PMMA IK06 Anti-amonyak/UV /PC IK10 Anti-UV Koruması;;
* 120°/ 200°/ 280°/ 360° ışın açısı isteğe bağlı;
* Tek veya Çift Kablo Bağlantısı İsteğe Bağlı;
* Çoklu Kurulumlar: Askı, Duvara Montaj, Mıknatıslı Tutucu;
* Çeşitli akıllı kontrol: 1-10V, DALI, Hareket sensörü, Gün Işığı sensörü, Zigbee ve Acil Durum ;
* UV veya IR yok ve tamamen cıva içermez;
* L80/B10 @ 61.000s;
* Özel projeler için özelleştirme desteklenir;
Seçenekler:
> Sürücü: / TRIDONIC /BOKE Non-SELV sürücü.
> Kontroller ve Kısma: 1-10V, DALI, Hareket sensörü, Gün Işığı sensörü, Zigbee ve Acil Durum;
> 120°/ 200°/ 280°/ 360° ışın açısı isteğe bağlı;
> Kurulum: Askı, Duvara Montaj, Mıknatıslı Tutucu;
> Malzeme: PC/PMMA isteğe bağlı;
> Floresan NCF için yedek;

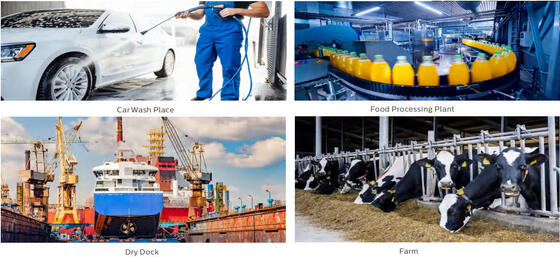

> Gıda İşleme Tesisi;
> Kimyasal Tesisler;
> Hayvan Barınağı Deposu;
> Araba Yıkama Yeri;
> Dış ve İç Mekan Konumları;
| Genel Sistem |
| Gövde Malzemesi: UNE-EN ISO 21305-1:2020 standardına göre ekstrüde PC/PMMA, UV filtresi koşullu (IK10) |
| Difüzör Malzemesi: UNE-EN ISO 21305-1:2020 standardına göre ekstrüde PC/PMMA, UV filtresi koşullu (IK10) |
| Gövde Rengi: Beyaz (RAL9016), Diğer renkler isteğe bağlı |
| Sızdırmazlık Contaları: Silikon köpük |
LED'lerin Isı Dağılımı: İletken sıvı olmadan, finsiz 6063 AL armatür gövdesi aracılığıyla. Pasif konveksiyon dağılımı
LED modülleriyle yüksek iletkenliğe sahip Kurşunsuz lehim pastası aracılığıyla termal temas sağlanması |
|
Yoğuşma Önleyici: Nem salınımını sağlamak, yoğuşmayı önlemek ve armatürü korumak için basınç dengeleme valfi
IP sıkılığı
|
| Kaplama: Fırında elektrostatik olarak püskürtülür ve süblime edilir. Korozyona dayanıklı |
| Önerilen Montaj Yüksekliği: 2 - 8 metre |
| Bakım: Kurulum için vidalı uç kapak |
| Sürücü: Sabit akım, armatüre gömülü, önceden kablolanmış |
| Kısma Kontrolü: AÇIK-KAPALI | 1-10V kısma | DALI-2 | Mesh | Zigbee | Casambi |
| IP (Giriş Koruması Derecesi): IP67 / IP69K |
| IK (Darbe Dayanımı): IK10 |
| Koruma Sınıfı: Sınıf Ⅰ |
| Kızdırma Teli: 850°C (30s Altında) |
| Kablo Rakoru: M20 kablo rakoru (Naylon veya SS304/316 Kablo Rakoru İsteğe Bağlı) |
| Kurulum: Tavana montaj | Askı | Mıknatıslı Montaj | Döner Duvara Montaj |
| Akıllı Fonksiyon: PIR Sensörü | Mikrodalga Sensörü | Acil Durum |
| Elektrik Sistemi |
| Kablolama: Seçenek için 3*1.5mm2 | 5*1.5mm2 | 3*2.5mm2 | 5*2.5mm2 kablolar |
| Ana Gerilim: 220~240VAC/ 50/60Hz, 180-264VDC |
| Güç Faktörü (PF): ≥0.96 |
| Toplam Harmonik Bozulma (THD): ＜10% |
| Çıkış Tipi: Non-SELV(izole edilmemiş) |
| Titreşim Faktörü: ＜1% |
| Stroboskopik Görünürlük Ölçüsü (SVM): ＜0.4 |
| Stroboskopik Etkilerin Algılanabilirliği (Pst): ＜1 |
| Klemens Bağlantısı: Kolay kablolama için hızlı vidalı uç kapak |
| Armatür Gücü B10A B16A C10A C16A |
| 20W 70 110 98 158 |
| 30W 46 74 66 104 |
| LSS Devre Kesiciler aracılığıyla Modül 40W 35 55 49 78 |
| 50W 28 44 39 62 |
| 60W 23 37 34 52 |
| Fotometri Sistemi |
| LED'ler: SMD2835 (1W) |
| CCT (İlişkili Renk Sıcaklığı): Tek CCT (3000K | 4000K | 5000K | 5700K |6500K) |
| CRI (Renk Oluşturma İndeksi): Standart için >80Ra (daha yüksek CRI için >90Ra mevcuttur) |
| Fotobiyolojik Güvenlik: RG0 (riskten muaf) |
| EEC (Enerji Verimliliği Sınıfı): A++ |
| SDCM (Renk Eşleştirme Standart Sapması): ＜5 (SDCM<3 İsteğe Bağlı) |
|
UGR (4H, 8H) : 24.9 (Çapraz)
23.4 (Boyuna)
|
| Işın Açısı: 120° | 280° | 360° İsteğe Bağlı |
| Ortalama Armatür Kullanım Ömrü: 61.000 saat (L80B10) |
| e.o.l.'de Işık Akısı Bakımı >%70 |
| Işık Verimliliği: 130LPW (PROLine) | 160LPW (PRIMELine) İsteğe Bağlı |
| Uzunluk 2FT/600mm 4FT/1200mm 5FT/1500mm |
| Nominal Güç: 20W 30W 30W 40W 40W 60W |
| (PRO) 2.600lm 3.900lm 3.900lm 5.200lm 5.200lm 7.800lm |
Verilen Lümen
@ 5000K, CRl>80 (PRIME) 3.200lm 4.800lm 4.800lm 6.400lm 6.400lm 9.600lm |
| Çalışma Koşulu |
| Çalışma Sıcaklığı / Nem: -20~ +60℃ (-4°F ~ 140°F) / %5~85 RH, yoğunlaşmamış |
| Depolama Sıcaklığı / Nem: -40~ +80℃ (-40°F ~ 176°F) / %5~85 RH, yoğunlaşmamış |
| Ortalama LED Kullanım Süresi L90B10: ≥0.96 |
| Nominal Ömür (Tp <70℃): 100.000S'ye kadar |
| Sürücü MTBF'si: 500.000S,MIL-HDBK-217F(25℃) |
| Titreşim Direnci: 10~500Hz,5G 12dk / 1 döngü, 72dk süre. Her biri X,Y,Z eksenleri boyunca |
| Akustik Gürültü: ＜25dB (30cm mesafe, Normal çalışma) |
| Garanti: 5 Yıl |
| Sertifikalar |
| Küresel Sertifika: ENEC | CE | RoHS | D-mark | KEMA-KEUR Listelenmiş, SAA | C-Tick | RCM | CB | ETL/CETL | DLC Premium |
| Güvenlik Direktifleri: EN 60598-1 | EN 60598-2-3 | EN 62493 | IEC 62471 |
| EMC Direktifleri: EN 55015 | EN 61547 | EN 61000-3-2 | EN 61000-3-3 | EN 61347-2-13 | EN 61347-1 | EN 62384 |
| Diğer Direktifler: IEC 62262 | EN 13032-4 | EN 62717 | EN 6272-1 | EN6272-2-1 | EN 61643-11 |
* Işık akısı toleransı, Güç toleransı ve renk sıcaklığı toleransı ±%5, 5000K ve CRl>80.
* Aydınlatma ışını, ışık şiddeti dağılımı ve ışık verimliliği, EN13032 norm serisi ve LM-79 normu için EN ISO 17025:2005 normuna uygun olarak incelenmiştir.
* Güncel ürün bilgileri ve genel garanti koşulları web sitemizde mevcuttur www.DUALRAYS.com
* Tek tek endeksler için ışık akıları ve güçler hakkında ayrıntılı bilgiler ürün veri sayfasında belirtilmiştir.
* Değerler, LED binning nedeniyle değişebilir.
* Veri sayfasındaki parametreler, 4000K/80Ra, %70Ra ile %10 daha yüksek verimliliğe dayalı olarak Ta=25°C için verilmiştir
Tavana Montaj:
Tavana vida deliği açın. Klipsi vida ile tavana sabitleyin. Armatürü elle sıkıca tıklayın.

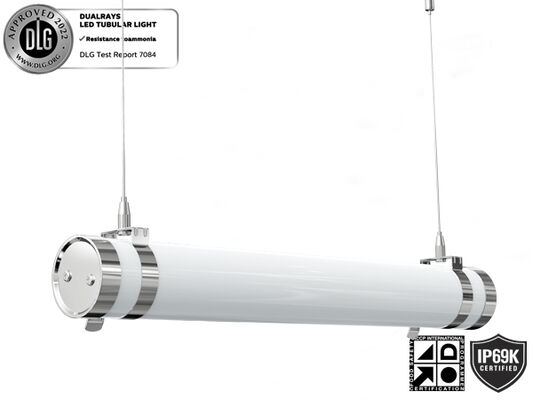

Askı:
Tavana vida deliği açın. Armatürü elle sıkıca tıklayın, Montaj kancasını tavana sabitleyin ve
klipsi. ardından askı kitlerinin uzunluğunu ayarlayın.

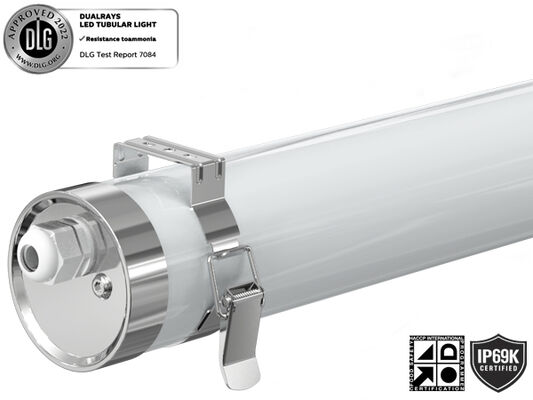

Döner Tavan Montajı:
Tavana vida deliği açın. Klipslerle armatüre tıklayın. İsteğe bağlı olarak açıyı döndürün.
Mıknatıslı Montaj:
Mıknatıslı halkalı 2 ADET klipsi çıkarın Mıknatıslı klipslerle armatüre tıklayın Armatürü metalik(Fe, Ni, Co) veya
bileşen paketinden. elle sıkıca. gerektiği gibi alaşım nesnelerinin yüzeyi.

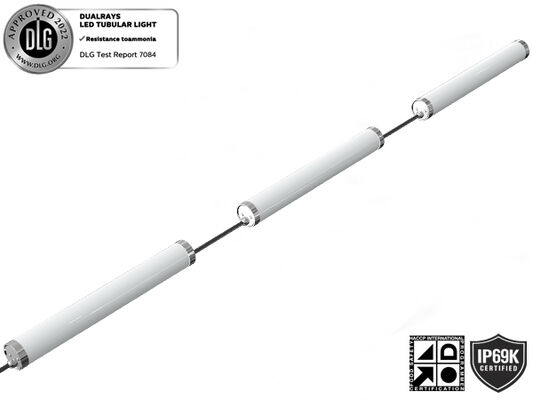

Bağlanabilir Bağlantı:
| Uzunluk/mm İç Kutu Dış Karton ADET”/CTN Birim K.A G.A/Karton |
| 600 733x93x93mm 748x294x304mm 9ADET 1.4Kg 13.2Kg |
| 1200 1333x93x93mm 1348x294x304mm 9ADET 2.1Kg 19.8Kg |
| 1500 1633x93x93mm 1648x294x304mm 9ADET 2.8Kg 26.4Kg |
Lütfen kurulumdan önce aşağıdaki tüm talimatları okuyun:
* Elektrik çarpmasını önlemek için, lütfen kurulumdan önce güç kaynağının kapalı olduğundan emin olun.
* Lamba, Ulusal Elektrik Yasası ve ilgili yerel yasalara uygun olarak kalifiye bir elektrikçi veya teknisyen tarafından kurulmalı ve çalıştırılmalıdır.
* Lambayı dikkatlice açın ve inceleyin, herhangi bir hasarı bildirin ve ürünün herhangi bir kısmı nakliye sırasında hasar gördüyse tüm ambalaj malzemelerini saklayın.
* Lamba hasar görmüşse, kullanmayın!
Beyan:
DUALRAYS, LED armatürün Uluslararası Standardına göre, DUALRAYS LED Highbay Işık (UFO Highbay) serisi ürünlerin yalnızca iç veya yarı dış mekan nötr ortamlarda uygulanmasına izin verildiğini resmen beyan eder. Bu arada DUALRAYS, ürünler için tam garanti vaat ediyor.
Yüksek/düşük sıcaklık, yüksek nem, yüksek tuzluluk, yüksek amonyak vb. dahil olmak üzere herhangi bir ciddi ortam uygulamasına, üreticiden resmi onay alınmadan izin verilmez. Herhangi bir yanlış uygulama meydana gelirse, garanti politikası artık garanti edilmez.
