* ADC12 Döküm Al, Entegre Kalıp Dövme, Mükemmel Isıl İletkenlik;
* SAN'AN / LUMILEDS Yüksek Parlaklık SMD2835 LED'ler, DUALRAYS Kendi Geliştirdiği Sürücü veya SOSEN / Sürücü Opsiyonel;
* IP65 / IK08 Koruması;
* 60°/90°/120° ışın açısı opsiyonel;
* Korozyona Dayanıklı Toz Boyalı Yüzey;
Tüm LED armatürlerimiz CE, RoHS standardına uygundur.Çoklu Kurulumlar: Döngü Askısı, Tavan Montajı, Duvar Montajı;

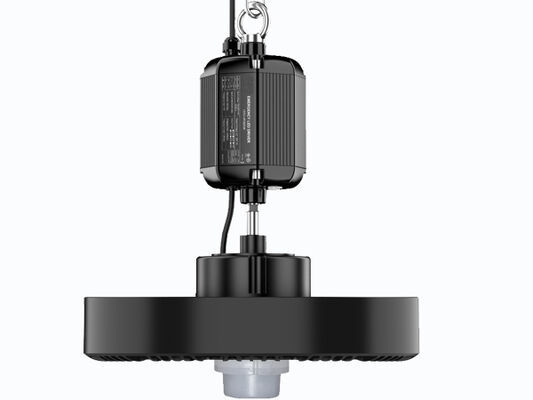

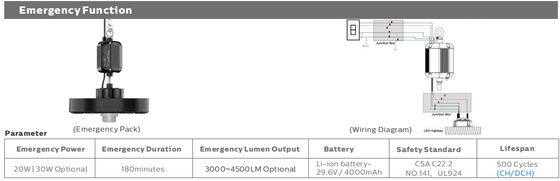

* Çeşitli akıllı kontrol: 1-10V, Hareket sensörü, Gün Işığı sensörü, Zigbee ve Acil Durum;
* 3 CCT opsiyonel (A: 3000-4000-5000K; B: 3000-4500-6000K; C: 4000-5000-6000K);
* DIP Anahtarlı Güç Standart Olarak (100%-80%-60%);
* UV veya IR içermez ve tamamen cıva içermez;
* L80/B10 @ 61.000s;
* Özel projeler için özelleştirme desteklenir;
Seçenekler:
> Sürücü: DUALRAYS Kendi geliştirdiği dahili sürücü, ince tasarım, dayanıklı ve kompakt.
> 3 CCT opsiyonel;
> DIP Anahtarlı Güç (100%-80%-60%);
> Kontroller ve Kısma: 1-10V, Hareket sensörü, Gün Işığı sensörü, Zigbee ve Acil Durum;
> Reflektör: Kapaklı/kapaksız PC reflektör. boru montajı.
> Kurulum: Döngü Askısı, Tavan Montajı, Duvar Montajı;
> Geleneksel HID veya MH ışık kaynağı için değiştirme;

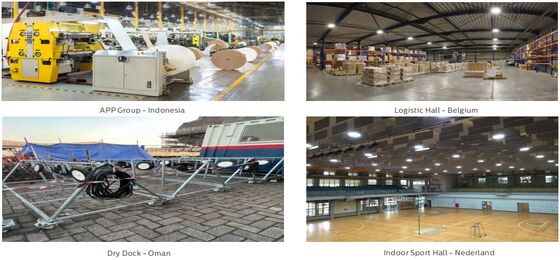

> Fabrika salonları ve üretim alanları;
> Depolar ve lojistik salonları;
> Hırdavatçılar ve büyük mağazalar;
> Stadyumlar ve diğer spor tesisleri;
> Geleneksel lamba değişimi;
| Güç/W Boyut A / mm Boyut B / mm Boyut C / mm Boyut D / mm Boyut E / mm |
| 100 φ280 φ178 88 139 203 |
| 150 φ280 φ178 88 139 203 |
| 200 φ280 φ178 88 139 203 |
| Genel Sistem |
Gövde Malzemesi: Yüksek basınçlı döküm ADC12 alüminyum EN AC-43000, EN AC-43100, EN AC-43400, EN
AC-44100,EN AC-47100 UNE EN 1706 standardına göre toz boyalı |
| Difüzör Malzemesi: UNE-EN ISO 294-2:2019 standardına göre enjekte edilmiş PC, UV filtresi koşullu (IK08) |
| Gövde Rengi: Metalik Siyah (RAL9017), Diğer renkler opsiyonel |
| Sızdırmazlık Contaları: Silikon köpük |
LED'lerin Isı Dağılımı: İletken sıvılar olmadan, finsiz ADC12 AL armatür gövdesi aracılığıyla. Pasif konveksiyon dağılımı
LED modülleriyle yüksek iletkenlikli Kurşunsuz lehim pastası aracılığıyla termal temas sağlanması |
| Optik sistem: Lens optiği, PC/alu-reflektör opsiyonel |
Yüzey İşlemi: Polyester toz boya kaplama, elektrostatik olarak püskürtülür ve fırında süblime edilir, Korozyona Dayanıklı
|
| Önerilen Montaj Yüksekliği: 5 - 15 metre |
| Bakım: LED değiştirilemez, sürücü değiştirilebilir |
| Sürücü: DIP anahtarı ile ayarlanabilir opsiyonel güç ile sabit akım, armatüre gömülü, önceden kablolanmış |
| Kısma Kontrolü: AÇIK-KAPALI | 1-10V kısma | DALI-2 | Zigbee |
| IP (Giriş Koruması Derecesi): IP65 |
| IK (Darbe Dayanımı): IK08 |
| Koruma Sınıfı: Sınıf Ⅰ |
| Kızdırma Teli: 750°C (30s'nin altında) |
| Kablo Rakoru: Plastik M20x1.5 – IP68 | Plastik M25x1.5 – IP68 (opsiyonel) |

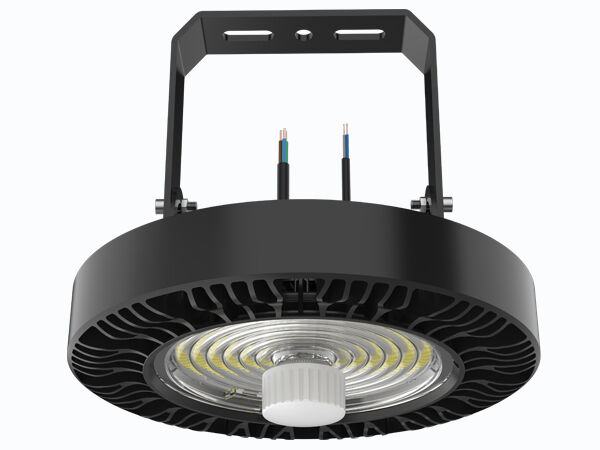

| Kurulum: Döngü Askısı | Braket Montajı |

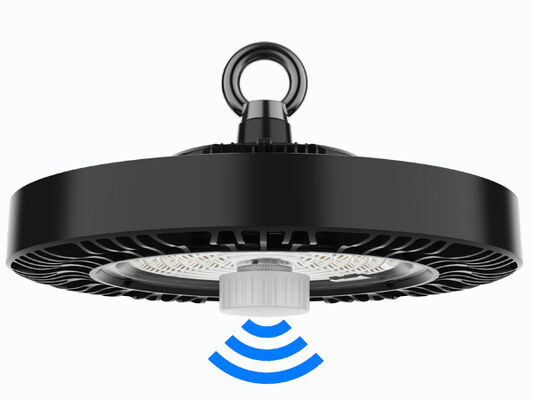

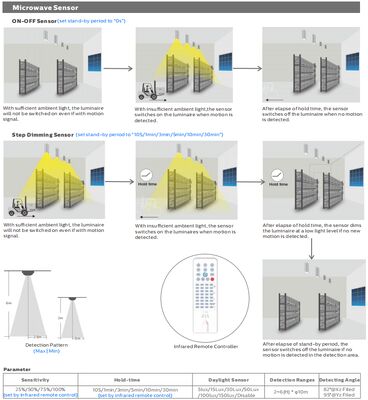

Akıllı İşlev: Gün ışığı eşikli PIR Sensörü| Gün ışığı eşikli veya gün ışığı toplama özellikli Mikrodalga Sensör| Acil Durum
Yukarı yönlü ışık çıkış oranı: ULOR 0 |
| Aşağı yönlü ışık çıkış oranı: DLOR 100% |
| Elektrik Sistemi |
| Elektrik bağlantısı: Standart olarak 0,3m 3*1,0mm2, maks. 3x2,5mm2 + 2x1,5 mm2 kısma kablosu, serbest kablo uçları, opsiyon için AB/AU/ABD fişli özel uzunlukta kablo |
| Ana Gerilim: 100~277VAC/ 50/60Hz, 140-280VDC |
| Güç Faktörü (PF): ≥0,97 |
| Toplam Harmonik Bozulma (THD): ＜%20 |
| Dalgalanma Koruması: DM: 6kV,CM: 6kV, Kriter B |
| SPD (Opsiyonel): Tip 2, 10kV ve 20kA geçici dalgalanma koruyucu. Hizmet ömrünün sonunda daha etkili bir koruma için termofizli seri bağlantı |
kesici
Çıkış Tipi: SELV olmayan (izole olmayan) |
| Titreşim Faktörü: ＜%1 Stroboskopik Etkilerin Algılanabilirliği (Pst) ＜1 |
| Stroboskopik Görünürlük Ölçümü (SVM): ＜0,4 |
| Stroboskopik Etkilerin Algılanabilirliği (Pst): ＜1 |
| Armatür Gücü B10A B16A C10A C16A |
| 100W 6 10 11 17 |
| LSS Devre Kesiciler aracılığıyla Modül 150W 4 6 6 10 |
| 200W 3 5 6 8 |
| Fotometri Sistemi |
| LED'ler: SMD2835 (1W) |
| CCT (İlişkili Renk Sıcaklığı): Tek CCT (3000K | 4000K | 5000K | 5700K |6500K) |
|
Üç renk opsiyonel (3000-4000-5000K | 3000-4500-6000K | 4000-5000-6000K)
CRI (Renk Oluşturma İndeksi): Standart için >80Ra (>90Ra daha yüksek CRI için mevcuttur)
|
| Fotobiyolojik Güvenlik: RG0 (riskten muaf) |
| EEC (Enerji Verimliliği Sınıfı): A++ |
| SDCM (Renk Eşleşmesinin Standart Sapması): ＜5 (SDCM |
| <3 Opsiyonel)UGR (4H, 8H) : 33,9 (Çapraz) |
|
33,9 (Boyuna)

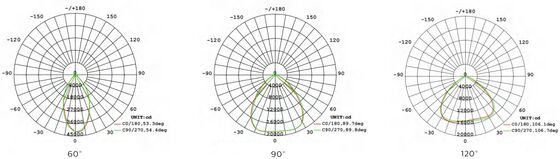

Işın Açısı: 60° | 90° | 120° Opsiyonel
|
| Ortalama Armatür Kullanım Ömrü: 61.000 saat (L80B10) |
| Işık Akısı Bakımı e.o.l.'de >%70 |
| Işık Verimliliği: 150LPW (PROLine) | 170LPW (PRIMELine) | 190LPW (ULTRALine) Opsiyonel |
| Nominal Güç: 100W DIP(60/80W/100W) 150W DIP(100W/120W/150W) 200W DIP(120W/150W/200W) |
| (PRO) Maks. 15.000lm Maks. 22.500lm Maks. 30.000lm |
| Teslim Edilen Lümen |
|
@ 5000K, CRl>80 (PRIME) Maks. 17.000lm Maks. 25.500lm Maks. 34.000lm
(ULTRA) Maks. 19.000lm Maks. 28.500lm Maks. 38.000lm
|
| Çalışma Koşulu |
| Çalışma Sıcaklığı / Nem: -30~ +60℃ (-22°F ~ 140°F) / %5~85 RH, yoğunlaşmamış |
| Depolama Sıcaklığı / Nem: -30~ +80℃ (-22°F ~ 176°F) / %5~85 RH, yoğunlaşmamış |
| Ortalama LED Kullanım Süresi L80B10: ≥100.000S |
| Nominal Ömür (Tp |
| <70℃): 100.000S'ye kadarSürücü MTBF: 198.000S,MIL-HDBK-217F(25℃) |
| Titreşim Direnci: 10~500Hz,5G 12dk / 1 döngü, 72dk boyunca. Her biri X,Y,Z eksenleri boyunca |
| Akustik Gürültü: ＜25dB (30cm mesafe, Normal çalışma) |
| Garanti: 5 Yıl (7 yıla kadar uzatılabilir) |
| Sertifikalar |
| Global Sertifika: ENEC | CE | RoHS | D-mark | KEMA-KEUR Listelenmiş, SAA | C-Tick | RCM | CB | ETL/CETL | DLC Premium |
| Güvenlik Direktifleri: EN 60598-1 | EN 60598-2-3 | EN 62493 | IEC 62471 |
| EMC Direktifleri: EN 55015 | EN 61547 | EN 61000-3-2 | EN 61000-3-3 | EN 61347-2-13 | EN 61347-1 | EN 62384 |
| Diğer Direktifler: IEC 62262 | EN 13032-4 | EN 62717 | EN 6272-1 | EN6272-2-1 | EN 61643-11 |
| * Işık akısı toleransı, Güç toleransı ve renk sıcaklığı toleransı ±%5, 5000K ve CRl>80. |
* Aydınlatma ışını, ışık yoğunluğu dağılımı ve ışık verimliliği, EN13032 norm serisi ve LM-79 normu için EN ISO 17025:2005 normuna uygun olarak incelenmiştir.
* Güncel ürün bilgileri ve genel garanti koşulları web sitemizde mevcuttur www.DUALRAYS.com
* Tek tek endeksler için ışık akıları ve güçler hakkında ayrıntılı bilgiler ürün veri sayfasında belirtilmiştir.
* Değerler, LED gruplandırmasından dolayı değişebilir.
* Veri sayfasındaki parametreler Ta=25°C için verilmiştir, 4000K/80Ra'ya göre, 70Ra ile %10 daha yüksek verimlilik
1. Önce armatürün GÜCÜNÜ KAPATIN.
2. IP65 kapağını elle dikkatlice çıkarın.
3. Kaydırma anahtarını elle istenen ayara getirin - HİÇBİR metal alet KULLANMAYIN.
4. IP65 kapağını yerine geri takın.
5. Armatürün GÜCÜNÜ AÇIN.
Gücü kapatın, AC kablosunu bağlayın.
Kısma bağlantısı (Kısılabilir sürücü ile)
1. 0-10V kısma ile uyumlu.
2. Kabloları yukarıdaki şemaya göre bağlayın.
Güç/W İç Kutu Dış Karton ADET/CTN Birim N.W G.W/Karton
| 100 295x115x298mm 615x308x320mm 5ADET 2,2Kg 13,9Kg |
| 150 295x115x298mm 615x308x320mm 5ADET 2,4Kg 14,2Kg |
| 150 295x115x298mm 615x308x320mm 5ADET 2,6Kg 14,6Kg |
| Lütfen kurulumdan önce aşağıdaki tüm talimatları okuyun: |
* Elektrik çarpmasını önlemek için, lütfen kurulumdan önce güç kaynağının kapalı olduğundan emin olun.
* Lamba, Ulusal Elektrik Yasası ve ilgili yerel yasalara uygun olarak kalifiye bir elektrikçi veya teknisyen tarafından kurulmalı ve çalıştırılmalıdır.
* Lambayı dikkatlice açın ve inceleyin, herhangi bir hasarı bildirin ve ürünün herhangi bir kısmı nakliye sırasında hasar gördüyse tüm ambalaj malzemelerini saklayın.
* Lamba hasar görmüşse, kullanmayın!
Beyan:
LED armatürün Uluslararası Standardına göre, burada DUALRAYS, DUALRAYS LED Yüksek Tavan Işığı (UFO Yüksek Tavan) serisi ürünlerinin yalnızca iç veya yarı dış mekan nötr ortamlarda uygulanmasına izin verildiğini resmi olarak beyan eder. Bu arada DUALRAYS, ürünler için tam garanti vaat ediyor.
Yüksek/düşük sıcaklık, yüksek nem, yüksek tuzluluk, yüksek amonyak vb. dahil olmak üzere herhangi bir ciddi ortam uygulamasına, üreticiden resmi onay alınmadan izin verilmez. Herhangi bir yanlış uygulama meydana gelirse, garanti politikası artık garanti edilmez.
*
Tüm LED armatürlerimiz CE, RoHS standardına uygundur. ekip: >15 yıllık deneyim, kendi fabrikası, >10 mühendis ekibi, güçlü üretim kapasitesi ve QC yönetim sistemi, hem kaliteli ürün hem de hizmet sunar;* Güvenilir marka:
Avrupa müşterileriyle istikrarlı ve uzun vadeli işbirliği kurdu, yüksek övgü ve güven kazandı ve daha iyi hizmet için Hollanda'da bir depoya sahip;*
Tüm LED armatürlerimiz CE, RoHS standardına uygundur.Uygulamalarınızın parametrelerini, mesafe, yükseklik, genişlik vb. gibi bize gönderin, mühendis ekibimiz talebinize göre simülasyon yapacak ve size en iyi ürünü önerecektir;*
Tüm LED armatürlerimiz CE, RoHS standardına uygundur. Önde gelen ürünler için TUV, ENEC, VDE, SAA,C-Tick, LM79,LM80 listelenmiştir.Gönderi:
