* Yüksek Parlaklık SAN'AN SMD2835 LED'ler, TRIDONIC/ SELV olmayan Yüksek PF Titreşimsiz Sürücü DIP Anahtarı Güç Ayarı Opsiyonel;;

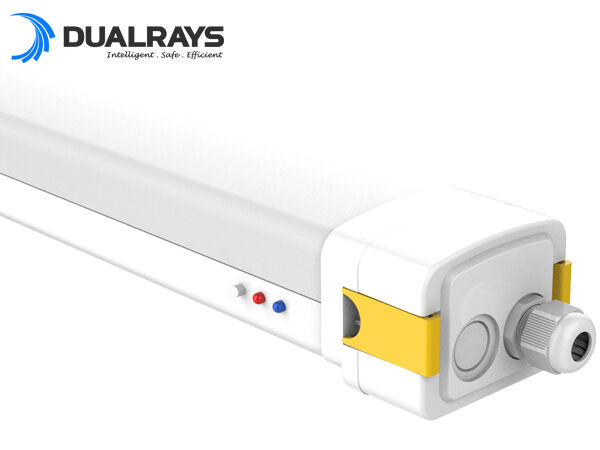

* Toka Tasarımı Uç kapağı, kablolama için hızlı ve kullanışlı bir şekilde açılır ve yeniden kilitlenir, verimliliği büyük ölçüde artırır ve işçilik maliyetinden tasarruf sağlar;;
* IP65 / IK10 Koruması;
* 120° ışın açısı;
*Tek veya Çift Kablo Bağlantılı Opsiyonel;
* Çoklu Kurulumlar: Süspansiyon, Duvara Montaj;
* Çeşitli akıllı kontroller: 1-10V, DALI, Hareket sensörü, Gün ışığı sensörü, Zigbee ve Acil Durum;
* 3 CCT isteğe bağlı (A: 3000-4000-5000K; B: 3000-4500-6000K; C: 4000-5000-6000K);
* Tek Faz (L/N/E) veya Üç Faz (L1/L2/L3/N/FG) Opsiyonel;
* UV veya IR içermez ve tamamen cıva içermez;
* L80/B10 @ 62.000 saat;
* Özel projeler için özelleştirilmiş olarak desteklenir;
Seçenekler:
> Sürücü: / TRIDONIC /BOKE İsteğe bağlı DIP teknolojisine sahip SELV olmayan sürücü.
> 3 CCT isteğe bağlı (A: 3000-4000-5000K; B: 3000-4500-6000K; C: 4000-5000-6000K);

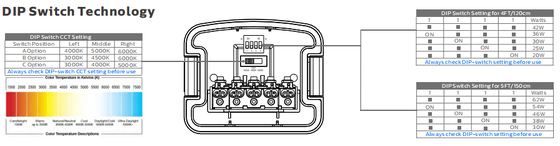

> DIP Değiştirilebilir Güç;
> Kontroller ve Karartma: 1-10V, DALI, Hareket sensörü, Gün ışığı sensörü, Zigbee ve Acil Durum;
> Kurulum: Tavana monte | Süspansiyon | Döndürülebilir Duvara Monte Edilmiş;
> Floresan NCF'nin değiştirilmesi;

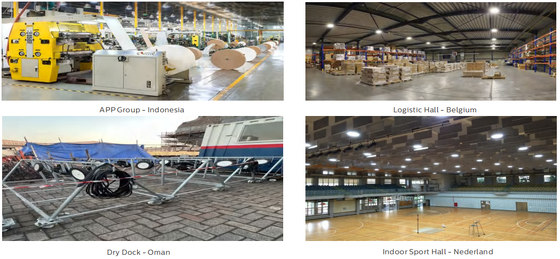

> Atölyeler ve depo;
> Garaj ve otoparklar;
> Spor tesisi;
> Koridor/Galeri/Koridor;
> Açık ve Kapalı Mekanlar;
| Uzunluk/mm Boyut A / mm Boyut B / mm Boyut C / mmBoyut D / mm |
| 600 2ft/605 630 84 69 |
| 1200 4ft/1205 1230 84 69 |
| 1500 5 ft/1505 1530 84 69 |
| Genel Sistem |
| Muhafaza Malzemesi: UNE-EN ISO 21305-1:2020 standardına göre çekilmiş PC, koşullu UV filtresi (IK10) |
| Difüzör Malzemesi: UNE-EN ISO 21305-1:2020 standardına göre ekstrüzyonlu PC, koşullu UV filtresi (IK10) |
| Gövde Rengi: Beyaz (RAL9016), Diğer renkler isteğe bağlı |
| Sızdırmazlık Contaları: Silikon köpük |
LED'lerin Termal Dağılımı: İletken sıvılar olmadan kanatsız 6063 AL armatür gövdesi sayesinde. Pasif konveksiyon dağıtımı
yüksek iletkenliğe sahip Kurşunsuz lehim pastası aracılığıyla LED modülleriyle termal temasın sağlanması |
| Yoğuşma önleme: Nemin salınmasını sağlamak, yoğuşmayı önlemek ve armatürün IP sızdırmazlığını korumak için basınç dengeleme valfi |
| Kaplama: Elektrostatik olarak püskürtülür ve fırında süblime edilir. Korozyona karşı dayanıklı |
| Önerilen Montaj Yüksekliği: 2 - 8 metre |
| Bakım: Kolay kurulum için hızlı geçmeli uç kapağı |
| Sürücü: DIP anahtarıyla ayarlanabilen isteğe bağlı güçle sabit akım, armatüre gömülü, önceden kablolanmış |
| Karartma Kontrolü: AÇIK-KAPALI | 1-10V karartma | DALI-2 | ağ | Zigbee | Kasambi |
| IP (Giriş Koruma Derecesi): IP65 |
| IK (Darbe Dayanımı): IK10 |
| Koruma Sınıfı: Sınıf Ⅰ |
| Kızaran Tel: 850°C (30 saniyenin altında) |
| Kablo Rakoru: M20 kablo rakoru (Naylon) |
| Kurulum: Tavana monte | Süspansiyon | Dönebilen Duvara Monte |

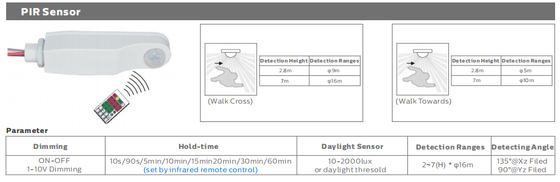

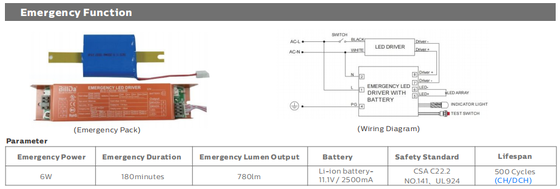

| Akıllı İşlev: PIR Sensörü | Mikrodalga Sensörü | Acil durum |
| Elektrik Sistemi |
| İçten kablolama: 3*1,5mm2 | 5*1,5mm2 | 3*2,5mm2 | Seçenek için 5*2.5mm2 kablolar |
| Ana Gerilim: 220~240VAC/ 50/60Hz, 180-264VDC |
| Güç Faktörü (PF): ≥0,96 |
| Toplam Harmonik Bozulma (THD): <%10 |
| Çıkış Türü: SELV Olmayan(izole edilmemiş) |
| Titreşim Faktörü: <%1 |
| Stroboskopik Görünürlük Ölçümü (SVM): <0,4 |
| Stroboskopik Etkilerin Algılanabilirliği (Pst): ＜1 |

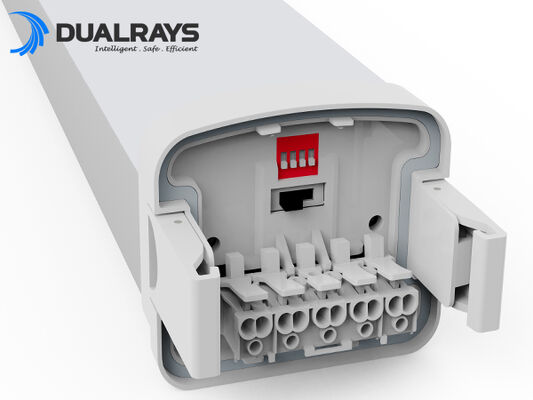

| Terminal Bağlantısı: Kolay kurulum için hızlı geçmeli uç kapağı, kolay değiştirme ve bakım için kayar dişli tepsisi isteğe bağlı |
| Armatürlerin Gücü B10A B16A C10A C16A |
| 20W 70 110 98 158 |
| 30W 46 74 66 104 |
| LSS Devre Kesiciler aracılığıyla Modül 40W 35 55 49 78 |
| 50W 28 44 39 62 |
| 60W 23 37 34 52 |
| Fotometri Sistemi |
| LED'ler: SMD2835 (1W) |
|
CCT (İlişkili Renk Sıcaklığı): Tek CCT (3000K | 4000K | 5000K | 5700K |6500K)
3 CCT isteğe bağlı (seçim için 3000-4000-5000K | 3000-4500-6000K | 4000-5000-6000K)
|
| CRI (Renksel Geriverim İndeksi): Standart için >80Ra (daha yüksek CRI için >90Ra mevcuttur) |
| Fotobiyolojik Güvenlik: RG0 (risksiz) |
| EEC (Enerji Verimliliği Sınıfı): A++ |
| SDCM (Renk Eşleşmesinin Standart Sapması): ＜5 (SDCM<3 İsteğe Bağlı) |
|
UGR (4H, 8H): 24,9 (Çapraz)
23.4 (Boyuna)
|
| Işın Açısı: 120° |
| Ortalama Armatür Faydalı Ömrü: 62.000 saat (L80B10) |
| EOL'de Lümen Bakımı >%70 |
| Aydınlatma Verimi: 130LPW (PROLine) | 160LPW (PRIMELine) İsteğe Bağlı |
| Uzunluk 2FT/600mm 4FT/1200mm 5FT/1500mm |
| Nominal Güç: 20W 30W 30W 40W 42W DIP(20~42W) 40W 60W 62W DIP(30~62W) |
| (PRO) 2.600lm 3.900lm 3.900lm 5.200lm Maks. 5.460lm 5.200lm 7.800lm Maks. 8.060lm |
Teslim Edilen Lümen
@ 5000K, CRl>80 (PRIME) 3.200lm 4.800lm 4.800lm 6.400lm Maks. 6,720lm 6,400lm 9,600lm Maks. 9.920lm |
| Çalışma Durumu |
| Çalışma Sıcaklığı / Nemi: - 20~ +60°C (-4°F ~ 140°F) / %5~85 RH, yoğunlaşmamış |
| Depolama Sıcaklığı / Nem: -40~ +80°C (-40°F ~ 176°F) / %5~85 RH, yoğunlaşmamış |
| Ortalama LED Kullanım Süresi L90B10: ≥0,96 |
| Nominal Nominal Ömür (Tp <70°C): 100.000 saate kadar |
| Sürücü MTBF: 500.000H,MIL-HDBK-217F(25°C) |
| Titreşime Dayanıklı: 10 ~ 500Hz, 5G 12 dak / 1 döngü, 72 dak. Her biri X,Y,Z eksenleri boyunca |
| Akustik Gürültü: <25dB (30cm mesafe, Normal çalışma) |
| Garanti: 5 Yıl (7 yıla kadar uzatılabilir) |
| Sertifikalar |
| Küresel Sertifika: ENEC | CE | RoHS | D işareti | KEMA-KEUR Listelendi, SAA | C-Tick | RCM | CB | ETL/CETL | DLC Premium |
| Güvenlik Direktifleri: EN 60598-1 | EN 60598-2-3 | EN 62493 | IEC 62471 |
| EMC Direktifleri: EN 55015 | EN 61547 | EN 61000-3-2 | EN 61000-3-3 | EN 61347-2-13 | EN 61347-1 | EN 62384 |
| Diğer Direktifler: IEC 62262 | EN 13032-4 | EN 62717 | EN 6272-1 | EN6272-2-1 | EN 61643-11 |
* Işık akısı toleransı, Güç toleransı ve renk sıcaklığı toleransı ±%5, 5000K ve CRl>80.
* Aydınlatma hüzmesi, ışık şiddeti dağılımı ve ışık verimliliği EN13032 norm serisi için EN ISO 17025:2005 normu ve LM-79 normuna göre incelenmiştir.
* Güncel ürün bilgileri ve genel garanti şartları www.DUALRAYS.com web sitemizde mevcuttur.
* Bireysel indeksler için ışık akısı ve güçleri hakkında detaylı bilgi ürün veri sayfasında belirtilmiştir.
* LED gruplama nedeniyle değerler değişebilir.
* Veri sayfasındaki parametreler Ta=25°C için verilmiştir, 4000K/80Ra temel alınarak, 70Ra ile %10 verimlilik daha yüksektir

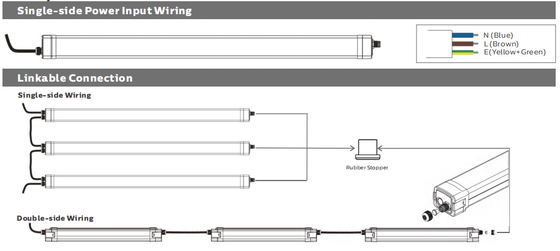

Bağlanabilir Bağlantı:

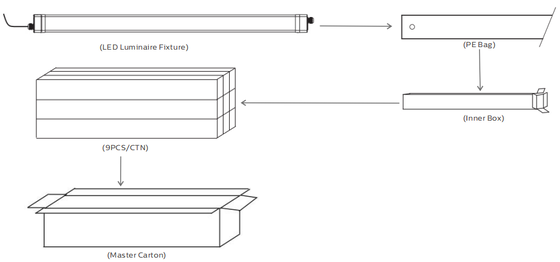

| Uzunluk/mmİç Kutu Dış Karton Adet/Koli Birim NW GW/Karton |
| 2ft/600 670x90x80mm 685x285x265mm 9PCS 1.6Kg 16.9Kg |
| 4ft/1200 1270x90x80mm 1285x285x265mm 9PCS 2,4Kg 23,9Kg |
| 5ft/1500 1570x90x80mm 1585x285x265mm 9PCS 3.4Kg 33.6Kg |
Lütfen kurulumdan önce aşağıdaki talimatların tamamını okuyun:
* Elektrik çarpmasını önlemek için lütfen kurulumdan önce güç kaynağının kapalı olduğundan emin olun.
* Lamba, Ulusal Elektrik Yasasına ve ilgili yerel yasalara uygun olarak kalifiye bir elektrikçi veya teknisyen tarafından kurulmalı ve çalıştırılmalıdır.
* Lambayı ambalajından çıkarın ve dikkatlice inceleyin, hasar varsa bildirin ve ürünün herhangi bir kısmı nakliye sırasında hasar görmüşse tüm ambalaj malzemelerini saklayın.
* Lamba hasarlıysa kullanmayın!
İfade:
LED armatürlerin Uluslararası Standardına göre DUALRAYS, burada resmi olarak DUALRAYS LED Highbay Light (UFO Highbay) serisi ürünlerinin yalnızca iç mekan veya yarı dış mekan nötr ortamlara uygulanmasına izin verildiğini iddia ediyor. Bu arada DUALRAYS, ürünler için tam garanti vaat ediyor.
Üreticinin resmi onayı olmadan yüksek/düşük sıcaklık, yüksek nem, yüksek tuzluluk, yüksek amonyak vb. gibi zorlu ortam uygulamalarına izin verilmez. Herhangi bir yanlış uygulama olması durumunda garanti politikası artık garanti edilmez.
