* Yüksek Parlaklık SAN'AN SMD2835 LED'ler, TRIDONIC/ SELV olmayan Yüksek PF Titreşimsiz Sürücü DIP Anahtarı Güç Ayarı Opsiyonel;;

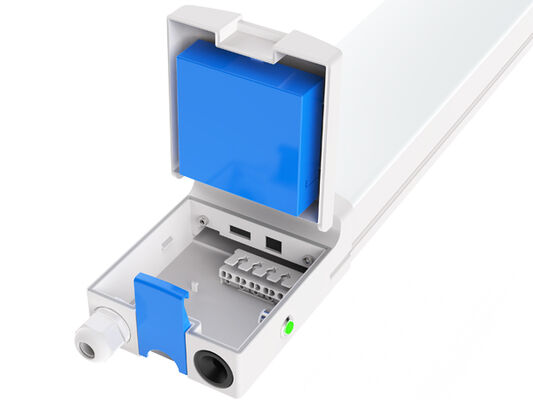

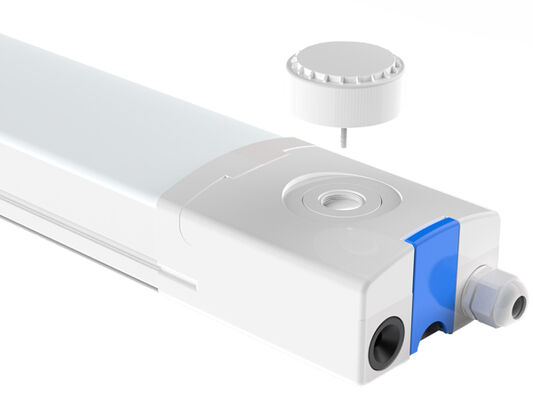

* Hareket Sensörü ve Acil Duruma Hazır, Tak ve Çalıştır Sensör ve Acil Durum;

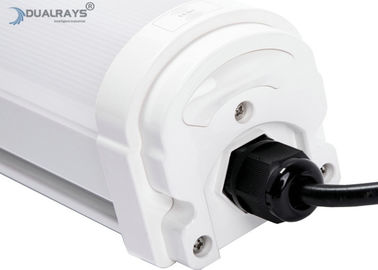

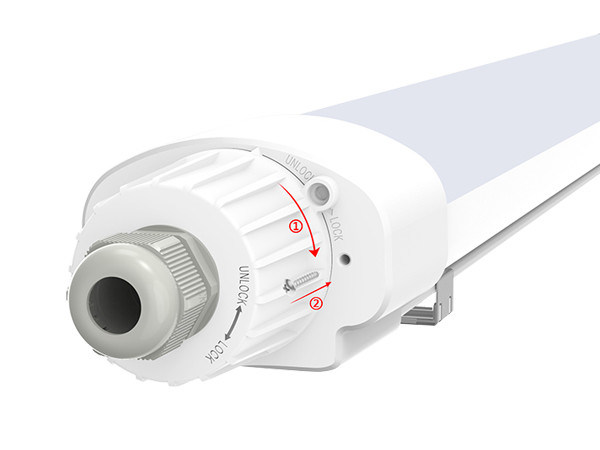

* Toka Tasarımı Uç kapağı, kablolama için hızlı ve kullanışlı açma ve yeniden kilitleme, verimliliği büyük ölçüde artırır ve işçilik maliyetinden tasarruf sağlar;;
* IP65 / IK10 Koruması;
* 120° ışın açısı;

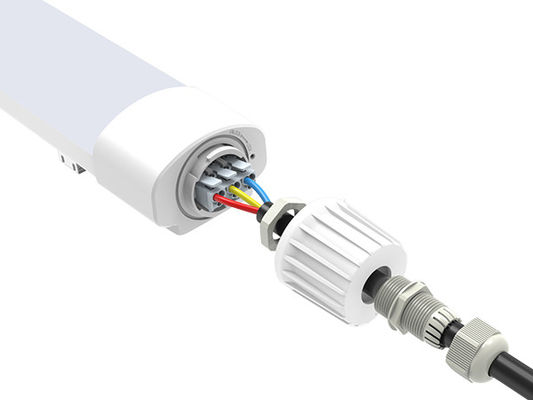

* Tek veya Çift Kablo Bağlantısı Opsiyonel;
* Çoklu Kurulumlar: Askı, Duvara Montaj;
* Çeşitli akıllı kontrol: 1-10V, DALI, Hareket sensörü, Gün ışığı sensörü, Zigbee ve Acil Durum ;
* 3 CCT opsiyonel (A: 3000-4000-5000K; B: 3000-4500-6000K; C: 4000-5000-6000K);
* Tek Faz (L/N/E) veya Üç Faz (L1/L2/L3/N/FG) Opsiyonel;
* UV veya IR yok ve tamamen cıva içermez;
* L80/B10 @ 61.000s;
* Özel projeler için özelleştirilmiş destek;
Seçenekler:
> Sürücü: / TRIDONIC /BOKE DIP teknolojili SELV olmayan sürücü opsiyonel.
> 3 CCT opsiyonel (A: 3000-4000-5000K; B: 3000-4500-6000K; C: 4000-5000-6000K);
> DIP Değiştirilebilir Güç ;
> Kontroller ve Kısma: 1-10V, DALI, Hareket sensörü, Gün ışığı sensörü, Zigbee ve Acil Durum;
> Kurulum: Tavana monte | Askı | Döndürülebilir Duvara Monte;
> Floresan NCF için yedek;
> Atölyeler ve depolar;
> Garaj ve otoparklar;
> Spor tesisi;
> Koridor/Galeri/Koridor;
> Dış ve İç Mekan Konumları;
| Uzunluk/mm Boyut A / mm Boyut B / mm Boyut C / mm Boyut C / mm |
| 600 2ft/605 620 102 54 |
| 1200 4ft/1205 1220 102 54 |
| 1500 5ft/1505 1520 102 54 |
| Genel Sistem |
| Gövde Malzemesi: UNE-EN ISO 21305-1:2020 standardına göre ekstrüde PC, UV filtresi koşullu (IK10) |
| Difüzör Malzemesi: UNE-EN ISO 21305-1:2020 standardına göre ekstrüde PC, UV filtresi koşullu (IK10) |
| Gövde Rengi: Beyaz (RAL9016), Diğer renkler opsiyonel |
| Sızdırmazlık Contaları: Silikon köpük |
LED'lerin Isı Dağılımı: İletken sıvılar olmadan, finsiz 6063 AL armatür gövdesi aracılığıyla. Pasif konveksiyon dağılımı
LED modülleriyle yüksek iletkenlikli Kurşunsuz lehim pastası aracılığıyla termal temas sağlanması |
| Yoğuşma Önleyici: Nem salınımını sağlamak, yoğuşmayı önlemek ve armatürün IP sıkılığını korumak için basınç dengeleme valfi |
| Kaplama: Fırında elektrostatik olarak püskürtülür ve süblime edilir. Korozyona dayanıklı |
| Önerilen Montaj Yüksekliği: 2 - 8 metre |
| Bakım: Kolay kurulum için hızlı geçmeli uç kapak |
| Sürücü: DIP anahtarı ile ayarlanabilir opsiyonel güç ile sabit akım, armatüre gömülü, önceden kablolanmış |
| Kısma Kontrolü: AÇ-KAPAT | 1-10V kısma | DALI-2 | Mesh | Zigbee | Casambi |
| IP (Giriş Koruması Derecesi): IP65 |
| IK (Darbe Dayanımı): IK10 |
| Koruma Sınıfı: Sınıf Ⅰ |
| Kızdırma Teli: 850°C (30s Altında) |
| Kablo Rakoru: M20 kablo rakoru (Naylon) |
| Kurulum: Tavana monte | Askı | Döndürülebilir Duvara Monte |

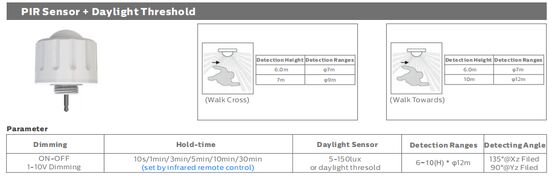

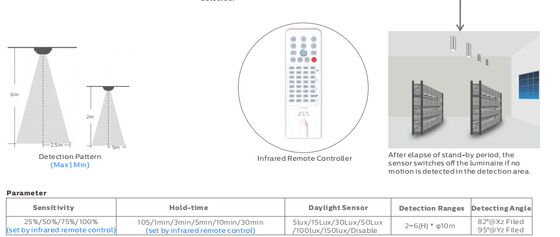

| Akıllı Fonksiyon: PIR Sensörü | Mikrodalga Sensörü | Acil Durum |
| Elektrik Sistemi |
| Kablolama: Opsiyon için 3*1.5mm2 | 5*1.5mm2 | 3*2.5mm2 | 5*2.5mm2 kablolar |
| Ana Gerilim: 220~240VAC/ 50/60Hz, 180-264VDC |
| Güç Faktörü (PF): ≥0.96 |
| Toplam Harmonik Bozulma (THD): ＜10% |
| Çıkış Tipi: SELV olmayan (izole edilmemiş) |
| Titreşim Faktörü: ＜1% |
| Stroboskopik Görünürlük Ölçüsü (SVM): ＜0.4 |
| Stroboskopik Etkilerin Algılanabilirliği (Pst): ＜1 |

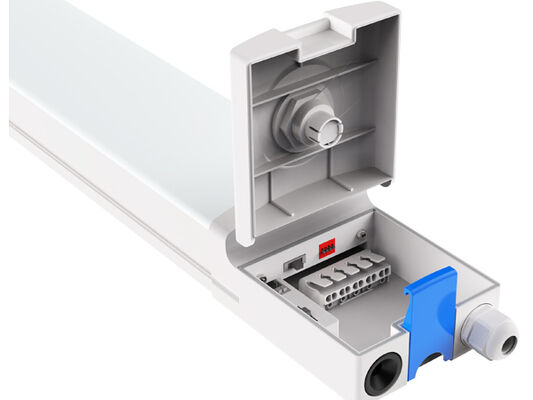

| Klemens Bağlantısı: Kolay kurulum için hızlı geçmeli uç kapak, kolay değiştirme ve bakım için kayar dişli tepsisi opsiyonel |
| Armatür Gücü B10A B16A C10A C16A |
| 20W 70 110 98 158 |
| 30W 46 74 66 104 |
| LSS Devre Kesiciler aracılığıyla Modül 40W 35 55 49 78 |
| 50W 28 44 39 62 |
| 60W 23 37 34 52 |
| Fotometri Sistemi |
| LED'ler: SMD2835 (1W) |
|
CCT (İlişkili Renk Sıcaklığı): Tek CCT (3000K | 4000K | 5000K | 5700K |6500K)
3 CCT opsiyonel (3000-4000-5000K | 3000-4500-6000K | 4000-5000-6000K seçim için)
|
| CRI (Renk Oluşturma İndeksi): standart için >80Ra (>90Ra daha yüksek CRI için mevcuttur) |
| Fotobiyolojik Güvenlik: RG0 (riskten muaf) |
| EEC (Enerji Verimlilik Sınıfı): A++ |
| SDCM (Renk Eşleşmesinin Standart Sapması): ＜5 (SDCM<3 Opsiyonel) |
|
UGR (4H, 8H) : 24.9 (Çapraz)
23.4 (Boyuna)
|

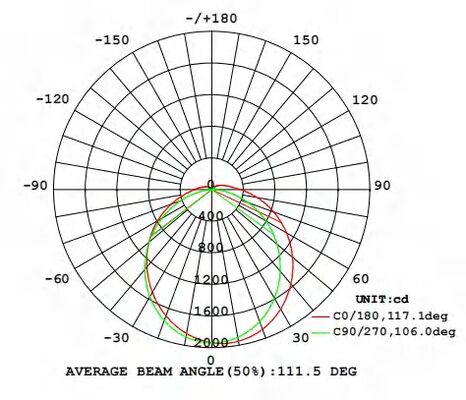

| Işın Açısı: 120° |
| Ortalama Armatür Kullanım Ömrü: 61.000 saat (L80B10) |
| e.o.l.'de Işık Akısı Bakımı >%70 |
| Işık Verimliliği: 130LPW (PROLine) | 160LPW (PRIMELine) Opsiyonel |
| Uzunluk 2FT/600mm 4FT/1200mm 5FT/1500mm |
| Nominal Güç: 20W 30W 30W 40W 42W DIP(20~42W) 40W 60W 62W DIP(30~62W) |
| (PRO) 2.600lm 3.900lm 3.900lm 5.200lm Maks. 5.460lm 5.200lm 7.800lm Maks. 8.060lm |
Teslim Edilen Lümen
@ 5000K, CRl>80 (PRIME) 3.200lm 4.800lm 4.800lm 6.400lm Maks. 6.720lm 6.400lm 9.600lm Maks. 9.920lm |
| Çalışma Koşulu |
| Çalışma Sıcaklığı / Nem: -20~ +60℃ (-4°F ~ 140°F) / %5~85 RH, yoğunlaşmamış |
| Depolama Sıcaklığı / Nem: -40~ +80℃ (-40°F ~ 176°F) / %5~85 RH, yoğunlaşmamış |
| Ortalama LED Kullanım Süresi L90B10: ≥0.96 |
| Nominal Ömür (Tp <70℃): 100.000S'ye kadar |
| Sürücü MTBF'si: 500.000S,MIL-HDBK-217F(25℃) |
| Titreşim Dayanıklı: 10~500Hz,5G 12dk / 1 döngü, 72dk boyunca. X,Y,Z eksenleri boyunca her biri |
| Akustik Gürültü: ＜25dB (30cm mesafe, Normal çalışma) |
| Garanti: 5 Yıl (7 yıla kadar uzatılabilir) |
| Sertifikalar |
| Küresel Sertifika: ENEC | CE | RoHS | D-mark | KEMA-KEUR Listelenen, SAA | C-Tick | RCM | CB | ETL/CETL | DLC Premium |
| Güvenlik Direktifleri: EN 60598-1 | EN 60598-2-3 | EN 62493 | IEC 62471 |
| EMC Direktifleri: EN 55015 | EN 61547 | EN 61000-3-2 | EN 61000-3-3 | EN 61347-2-13 | EN 61347-1 | EN 62384 |
| Diğer Direktifler: IEC 62262 | EN 13032-4 | EN 62717 | EN 6272-1 | EN6272-2-1 | EN 61643-11 |
* Işık akısı toleransı, Güç toleransı ve renk sıcaklığı toleransı ±%5, 5000K ve CRl>80.
* Aydınlatma ışını, ışık yoğunluğu dağılımı ve ışık verimliliği, EN13032 norm serisi ve LM-79 normu için EN ISO 17025:2005 normuna uygun olarak incelenmiştir.
* Güncel ürün bilgileri ve genel garanti koşulları web sitemizde mevcuttur www.DUALRAYS.com
* Tek tek endeksler için ışık akıları ve güçler hakkında ayrıntılı bilgiler ürün veri sayfasında belirtilmiştir.
* Değerler, LED binning nedeniyle değişebilir.
* Veri sayfasındaki parametreler, Ta=25°C için, 4000K/80Ra'ya göre verilmiştir, 70Ra ile %10 daha yüksek verimlilik
Bağlanabilir Bağlantı:
| Uzunluk/mm İç Kutu Dış Karton ADET”/CTN Birim K.A. A.A./Karton |
| 600 670x106x65mm 685x333x220mm 9ADET 1.6Kg 16.9Kg |
| 1200 1270x106x65mm 1385x333x220mm 9ADET 2.4Kg 23.9Kg |
| 1500 1570x106x65mm 1685x333x220mm 9ADET 3.4Kg 33.6Kg |
Lütfen kurulumdan önce aşağıdaki tüm talimatları okuyunuz:
* Elektrik çarpmasını önlemek için, lütfen kurulumdan önce güç kaynağının kapalı olduğundan emin olun.
* Lamba, Ulusal Elektrik Yasası ve ilgili yerel yasalara uygun olarak kalifiye bir elektrikçi veya teknisyen tarafından kurulmalı ve çalıştırılmalıdır.
* Lambayı dikkatlice açın ve inceleyin, herhangi bir hasarı bildirin ve ürünün herhangi bir kısmı nakliye sırasında hasar gördüyse tüm ambalaj malzemelerini saklayın.
* Lamba hasar görmüşse, kullanmayın!
Beyan:
LED armatürün Uluslararası Standardına göre, burada DUALRAYS, DUALRAYS LED Highbay Işık (UFO Highbay) serisi ürünlerin yalnızca iç veya yarı dış mekan nötr ortamlarda uygulanmasına izin verildiğini resmi olarak iddia eder. Bu arada DUALRAYS, ürünler için tam garanti vaat ediyor.
Yüksek/düşük sıcaklık, yüksek nem, yüksek tuzluluk, yüksek amonyak vb. dahil olmak üzere herhangi bir ciddi ortam uygulamasına, üreticiden resmi onay alınmadan izin verilmez. Herhangi bir yanlış uygulama meydana gelirse, garanti politikası artık garanti edilmez.
* Profesyonel ekip: >15 yıllık deneyim, kendi fabrikası, >10 mühendis ekibi, güçlü üretim kapasitesi ve QC yönetim sistemi, hem kaliteli ürün hem de hizmet sunar;
* Güvenilir marka: Avrupa müşterileriyle istikrarlı ve uzun vadeli işbirliği kurdu, yüksek övgü ve güven kazandı ve daha iyi hizmet için Hollanda'da bir depoya sahip;
* DIALux simülasyonu sağlayın: Uygulamalarınızın parametrelerini, mesafe, yükseklik, genişlik vb. gibi bize gönderin, mühendis ekibimiz talebinize göre simülasyon yapacak ve size en iyi ürünü önerecektir;
* Tüm LED armatürlerimiz CE, RoHS standardına uygundur. TUV, ENEC, VDE, SAA,C-Tick, LM79,LM80 önde gelen ürünler için listelenmiştir.
