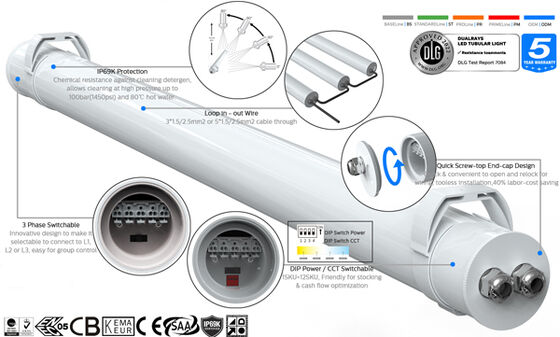

* Yüksek Parlaklıkta SAN'AN SMD2835 LED'ler, LIFUD/BOKE/AGT Yüksek PF Titreşimsiz Sürücü DIP Switch Güç Ayarı İsteğe Bağlı;

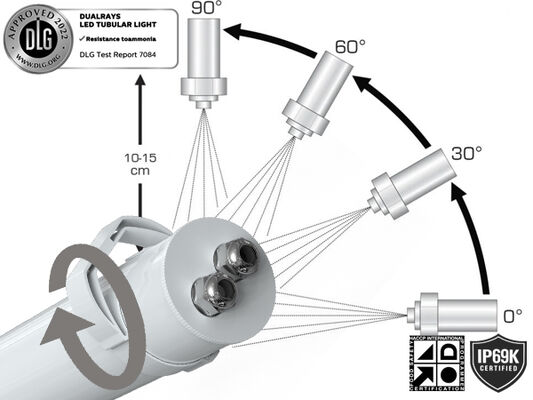

* 100bar(1450psi) Su Basıncına ve 80°C Sıcaklığa Karşı;

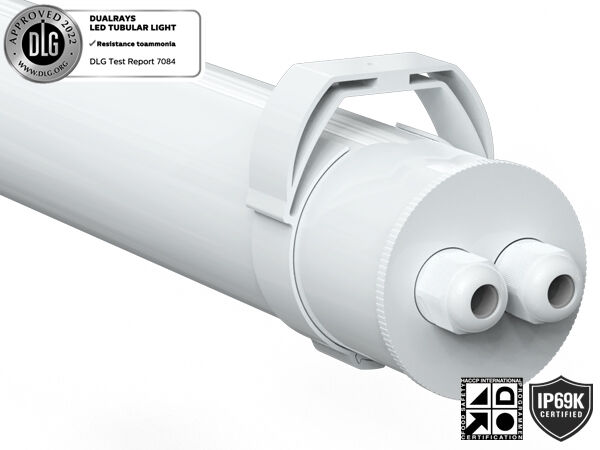

* Düğme Tasarımlı Uç Kapak, kablolama için açılıp tekrar kilitlenmesi hızlı ve kullanışlıdır, verimliliği büyük ölçüde artırır ve işçilik maliyetinden tasarruf sağlar;
* IP69K PMMA IK06 Anti-amonyak/UV /PC IK10 Anti-UV Koruması;;
* 120°/ 200°/ 280° ışın açısı isteğe bağlı;
* Tek veya Çift Kablo Bağlantısı İsteğe Bağlı;
* Çoklu Kurulumlar: Askı, Duvara Montaj, Mıknatıslı Tutucu;
* Çeşitli akıllı kontrol: 1-10V, DALI, Hareket sensörü, Gün Işığı sensörü, Zigbee ve Acil Durum ;
* 3 CCT isteğe bağlı (A: 3000-4000-5000K; B: 3000-4500-6000K; C: 4000-5000-6000K);

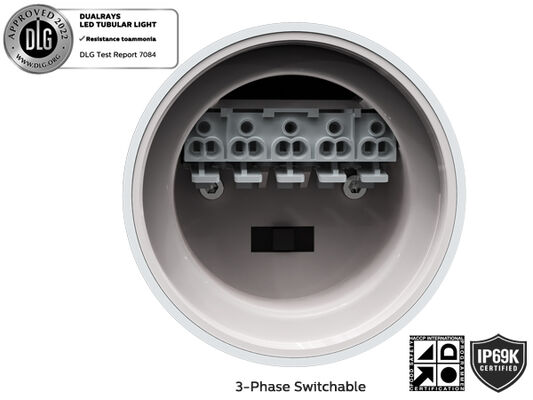

* Tek Faz (L/N/E) veya Üç Faz (L1/L2/L3/N/FG) İsteğe Bağlı;
* UV veya IR yok ve tamamen cıva içermez;
* L80/B10 @ 65.000s;
* Özel projeler için özelleştirme desteklenir;
Seçenekler:
> Sürücü: / TRIDONIC /BOKE DIP teknolojili Non-SELV sürücü isteğe bağlı.
> 3 CCT isteğe bağlı (A: 3000-4000-5000K; B: 3000-4500-6000K; C: 4000-5000-6000K);

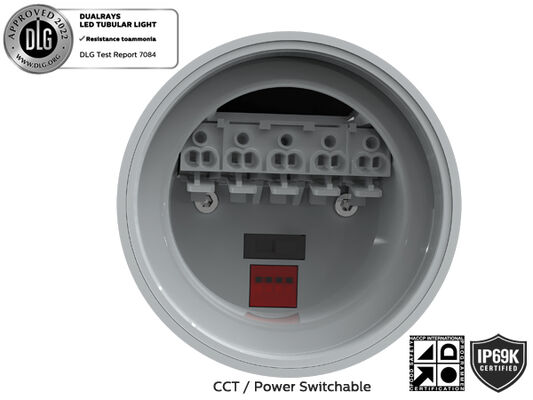

> DIP Switch'li Güç ;
> Kontroller ve Kısma: 1-10V, DALI, Hareket sensörü, Gün Işığı sensörü, Zigbee ve Acil Durum;
> 120°/ 200°/ 280° ışın açısı isteğe bağlı;
> Kurulum: Askı, Duvara Montaj, Mıknatıslı Tutucu;
> Malzeme: PC/PMMA isteğe bağlı;
> Floresan NCF için yedek;
> Gıda İşleme Tesisi;
> Kimyasal Tesisler;
> Hayvan Barınağı Deposu;
> Araba Yıkama Yeri;
> Dış ve İç Mekan Konumları;
| Uzunluk/mm Boyut A / mm Boyut B / mm Boyut C / mm |
| 600 2ft/600 623 78 |
| 1200 4ft/1200 1223 78 |
| 1500 5ft/1500 1523 78 |
| Genel Sistem |
| Gövde Malzemesi: UNE-EN ISO 21305-1:2020 standardına göre ekstrüde PC/PMMA, UV filtresi koşullu(IK10) |
| Difüzör Malzemesi: UNE-EN ISO 21305-1:2020 standardına göre ekstrüde PC/PMMA, UV filtresi koşullu(IK10) |
| Gövde Rengi: Beyaz (RAL9016), Diğer renkler isteğe bağlı |
| Sızdırmazlık Contaları: Silikon köpük |
LED'lerin Isı Dağılımı: İletken sıvı olmadan, finsiz 6063 AL armatür gövdesi aracılığıyla. Pasif konveksiyon dağılımı
LED modülleriyle yüksek iletkenliğe sahip Kurşunsuz lehim pastası aracılığıyla termal temas sağlanması |
| Yoğuşma Önleyici: Nem salınımını sağlamak, yoğuşmayı önlemek ve armatürün IP sıkılığını korumak için basınç dengeleme valfi |
| Kaplama: Elektrostatik olarak püskürtülür ve fırında süblime edilir. Korozyona dayanıklıdır |
| Önerilen Montaj Yüksekliği: 2 - 8 metre |
| Bakım: Kolay kurulum için hızlı vidalı uç kapak |
| Sürücü: DIP anahtarı ile ayarlanabilir güç isteğe bağlı, armatüre gömülü, önceden kablolanmış sabit akım |
| Kısma Kontrolü: AÇ-KAPAT | 1-10V kısma | DALI-2 | Mesh | Zigbee | Casambi |
| IP (Giriş Koruması Derecesi): IP67 / IP69K |
| IK (Darbe Dayanımı): IK10 |
| Koruma Sınıfı: Sınıf Ⅰ |
| Kızdırma Teli: 850°C (30 saniyeden kısa) |
| Kablo Rakoru: M20 kablo rakoru (Naylon veya SS304/316 Kablo Rakoru İsteğe Bağlı) |
| Kurulum: Tavana montaj | Askı | Mıknatıslı Montaj | Döner Duvara Montaj |
| Akıllı İşlev: PIR Sensörü | Mikrodalga Sensörü | Acil Durum |
| Elektrik Sistemi |
| Kablo Geçişi: 3*1.5mm2 | 5*1.5mm2 | 3*2.5mm2 | 5*2.5mm2 teller isteğe bağlı |
| Ana Gerilim: 220~240VAC/ 50/60Hz, 180-264VDC |
| Güç Faktörü (PF): ≥0.96 |
| Toplam Harmonik Bozulma (THD): ＜10% |
| Çıkış Tipi: Non-SELV(izole edilmemiş) |
| Titreşim Faktörü: ＜1% |
| Stroboskopik Görünürlük Ölçüsü (SVM): ＜0.4 |
| Stroboskopik Etkilerin Algılanabilirliği (Pst): ＜1 |
| Klemens Bağlantısı: Kolay kablolama için hızlı vidalı uç kapak |
| Armatür Gücü B10A B16A C10A C16A |
| 20W 70 110 98 158 |
| 30W 46 74 66 104 |
| LSS Devre Kesiciler aracılığıyla Modül 40W 35 55 49 78 |
| 50W 28 44 39 62 |
| 60W 23 37 34 52 |
| Fotometri Sistemi |
| LED'ler: SMD2835 (1W) |
|
CCT (İlişkili Renk Sıcaklığı): Tek CCT (3000K | 4000K | 5000K | 5700K |6500K)
3 CCT isteğe bağlı (3000-4000-5000K | 3000-4500-6000K | 4000-5000-6000K seçim için)
|
| CRI (Renk Oluşturma İndeksi): Standart için >80Ra (>90Ra daha yüksek CRI için mevcuttur) |
| Fotobiyolojik Güvenlik: RG0 (riskten muaf) |
| EEC (Enerji Verimliliği Sınıfı): A++ |
| SDCM (Renk Eşleşmesinin Standart Sapması): ＜5 (SDCM<3 İsteğe Bağlı) |
|
UGR (4H, 8H) : 24.9 (Çapraz)
23.4 (Boyuna)
|
| Işın Açısı: 120° | 280° | 360° İsteğe Bağlı |
| Ortalama Armatür Kullanım Ömrü: 63.000 saat (L80B10) |
| e.o.l.'de Işık Akısı Koruması >%70 |
| Işık Verimliliği: 130LPW (PROLine) | 160LPW (PRIMELine) İsteğe Bağlı |
| Uzunluk 2FT/600mm 4FT/1200mm 5FT/1500mm |
| Nominal Güç: 20W 30W 30W 40W 42W DIP(20~42W) 40W 60W 62W DIP(30~62W) |
| (PRO) 2.600lm 3.900lm 3.900lm 5.200lm Maks. 5.460lm 5.200lm 7.800lm Maks. 8.060lm |
Verilen Lümen
@ 5000K, CRl>80 (PRIME) 3.200lm 4.800lm 4.800lm 6.400lm Maks. 6.720lm 6.400lm 9.600lm Maks. 9.920lm |
| Çalışma Koşulu |
| Çalışma Sıcaklığı / Nem: -20~ +60℃ (-4°F ~ 140°F) / %5~85 RH, yoğunlaşmamış |
| Depolama Sıcaklığı / Nem: -40~ +80℃ (-40°F ~ 176°F) / %5~85 RH, yoğunlaşmamış |
| Ortalama LED Kullanım Süresi L90B10: ≥0.96 |
| Nominal Ömür (Tp <70℃): 100.000S'ye kadar |
| Sürücü MTBF'si: 500.000S,MIL-HDBK-217F(25℃) |
| Titreşim Direnci: 10~500Hz,5G 12dk / 1 döngü, 72dk boyunca. Her biri X,Y,Z eksenleri boyunca |
| Akustik Gürültü: ＜25dB (30cm mesafe, Normal çalışma) |
| Garanti: 5 Yıl (7 yıla kadar uzatılabilir) |
| Sertifikalar |
| Küresel Sertifika: ENEC | CE | RoHS | D-mark | KEMA-KEUR Listelenmiş, SAA | C-Tick | RCM | CB | ETL/CETL | DLC Premium |
| Güvenlik Direktifleri: EN 60598-1 | EN 60598-2-3 | EN 62493 | IEC 62471 |
| EMC Direktifleri: EN 55015 | EN 61547 | EN 61000-3-2 | EN 61000-3-3 | EN 61347-2-13 | EN 61347-1 | EN 62384 |
| Diğer Direktifler: IEC 62262 | EN 13032-4 | EN 62717 | EN 6272-1 | EN6272-2-1 | EN 61643-11 |
* Işık akısı toleransı, Güç toleransı ve renk sıcaklığı toleransı ±%5, 5000K ve CRl>80.
* Aydınlatma ışını, ışık yoğunluğu dağılımı ve ışık verimliliği, EN13032 norm serisi ve LM-79 normu için EN ISO 17025:2005 normuna uygun olarak incelenmiştir.
* Güncel ürün bilgileri ve genel garanti koşulları web sitemizde mevcuttur www.DUALRAYS.com
* Tek tek endeksler için ışık akıları ve güçler hakkında ayrıntılı bilgiler ürün veri sayfasında belirtilmiştir.
* Değerler, LED binning nedeniyle değişebilir.
* Veri sayfasındaki parametreler, 4000K/80Ra, 70Ra ile %10 daha yüksek verimliliğe dayalı olarak Ta=25°C için verilmiştir
Tavana Montaj:
Tavana vida deliği açma. Klipsi vida ile tavana sabitleyin. Armatürü elle sıkıca tavana tıklayın.

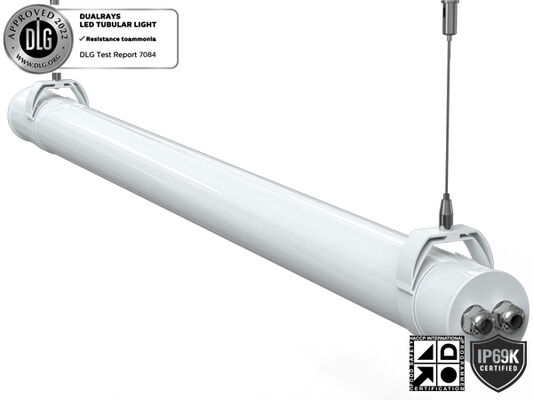

Askı:
Tavana vida deliği açma. Armatürü elle sıkıca tıklayın ve montaj kancasını tavana sabitleyin, Kurulum
ardından askı kitlerinin uzunluğunu ayarlayın. klips.
Döner Tavan Montajı:
Tavana vida deliği açma. Klipslerle armatüre tıklayın. İsteğe bağlı olarak açıyı döndürün.
Mıknatıslı Montaj:
Mıknatıslı halkalı 2 ADET klipsi çıkarın Mıknatıslı klipslerle armatüre tıklayın Armatürü metalik(Fe, Ni, Co) veya
bileşen paketinden. elle sıkıca. gerektiği gibi alaşım nesnelerinin yüzeyi.
Bağlanabilir Bağlantı:
| Uzunluk/mm İç Kutu Dış Karton ADET”/CTN Birim K.A A.A/Karton |
| 600 730x100x95mm 745x315x300mm 9ADET 1.3Kg 12.9Kg |
| 1200 1330x100x95mm 1345x315x300mm 9ADET 1.9Kg 19.4Kg |
| 1500 1630x100x95mm 1645x315x300mm 9ADET 2.5Kg 25.6Kg |
Lütfen kurulumdan önce aşağıdaki tüm talimatları okuyun:
* Elektrik çarpmasını önlemek için, kurulumdan önce güç kaynağının kapalı olduğundan emin olun.
* Lamba, Ulusal Elektrik Yasası ve ilgili yerel yasalara uygun olarak kalifiye bir elektrikçi veya teknisyen tarafından kurulmalı ve çalıştırılmalıdır.
* Lambayı dikkatlice açın ve inceleyin, herhangi bir hasarı bildirin ve ürünün herhangi bir kısmı nakliye sırasında hasar görmüşse tüm ambalaj malzemelerini saklayın.
* Lamba hasar görmüşse, kullanmayın!
Beyan:
LED armatürün Uluslararası Standardına göre, burada DUALRAYS, DUALRAYS LED Highbay Işık (UFO Highbay) serisi ürünlerin yalnızca iç veya yarı dış mekan nötr ortama uygulanmasına izin verildiğini resmi olarak beyan eder. Bu arada DUALRAYS, ürünler için tam garanti vaat ediyor.
Yüksek/düşük sıcaklık, yüksek nem, yüksek tuzluluk, yüksek amonyak vb. dahil olmak üzere herhangi bir ciddi ortam uygulamasına, üreticiden resmi onay alınmadan izin verilmez. Herhangi bir yanlış uygulama meydana gelirse, garanti politikası artık garanti edilmez.
