* Yüksek Parlaklık SAN'AN LUMILEDS LUXEON SMD3030 2D / SMD5050 LED'ler, Meanwell XLG / PHILIPS Sürücü İsteğe Bağlı;
* Deniz Sınıfı AL Gövde Yüksek basınçlı deniz sınıfı döküm AL gövde WF2 seviyesine ulaşmak için, Hassas Entegre Döküm ADC12 AL, Mükemmel Termal İletkenlik;
* Paslanmaz Çelik 316 Donanım Maksimum korozyon direnci için paslanmaz çelik braket ve donanım.
* IP66 / IK10 Koruma;
* 30°/60°/90°/120° Simetrik, 49*21°/54*40°/90*110°/70*140°/80*140°/143*50/136*78° / 143*50° Asimetrik,
45° polarize, 60° polarize (geliştiriliyor) optik İsteğe Bağlı;
* Çeşitli Akıllı Kontrol: Seçenek için 1-10V, DALI, DMX512, Zigbee;
* UV veya IR yok ve tamamen cıvasız;
* L80/B10 @ 100.000 saat;
* Özel projeler için özelleştirilmiş desteklenir;
Seçenekler:
> Sürücü: Meanwell//SOSEN/PHILIPS, DURALYS kendi geliştirdiği sürücü, dayanıklı ve kompakt.
> LED'ler: LUMILEDS/SAN'AN LED'ler İsteğe Bağlı;
> Verimlilik: 130LPW/160LPW İsteğe Bağlı;
> Kontroller ve Karartma: Seçenek için 1-10V, DALI, DMX512, Zigbee;
> Optik Lens: 30°/60°/90°/120° Simetrik, 49*21°/54*40°/90*110°/70*140°/80*140°/143*50/136*78° / 143*50° Asimetrik,
45° polarize, 60° polarize (geliştiriliyor) optik İsteğe Bağlı;

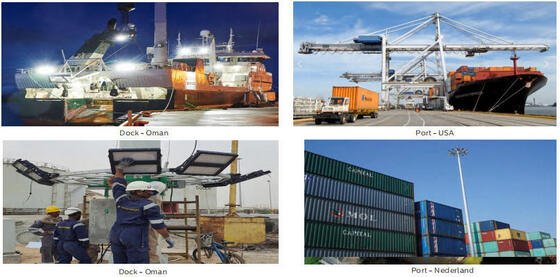

>Balıkçı tekneleri;
>Deniz taşıt güverteleri;
>Köprülü vinçler ve portal vinçler;
>Deniz sondaj platformları;
>Yüksek direkli alan aydınlatması;
>Liman tesisleri;
| Genel Sistem |
| Gövde Malzemesi: Yüksek basınçlı döküm ADC12 alüminyum EN AC-43000, EN AC-43100, EN AC-43400, EN AC-44100, EN AC-47100 UNE EN 1706 standardına göre toz boyalı. |
| Gövde Rengi: Metalik Siyah (RAL9017), Diğer renkler isteğe bağlı |
| Sızdırmazlık Contaları: Silikon köpük |
LED'ler Termal Dağılım: Finli olmayan ADC12 AL armatür gövdesi aracılığıyla, iletken sıvılar olmadan. Pasif konveksiyonlu dağılım
LED modülleriyle yüksek iletkenlikli Kurşunsuz lehim pastası aracılığıyla termal temas sağlayarak |

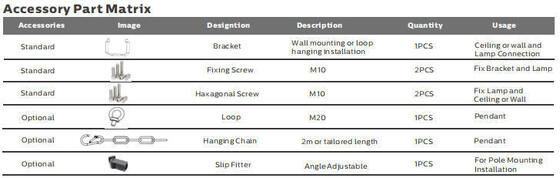

| Braketler: SS316 Deniz Sınıfı U Şekilli Braket 360° Dönebilir |
| Önerilen Montaj Yüksekliği: 5 - 20 metre |
| Bakım: Kolay, tornavida ile açılır, kolay bileşen değişimi için modüler konsept: LED'ler, sürücüler, SPD. |
Sürücü: Sabit akım ayarlanabilir ve programlanabilir sürücü. Sürücü kutusuna gömülü, önceden kablolanmış
galvanizli bir sürücü kutusu içine. |
| IP (Giriş Koruma Derecesi): IP66 |
| IK (Darbe Direnci): IK10 |
| Koruma Sınıfı: Sınıf I |
| Kablo Girişi: H05RN-F 3*1.5mm2 | H05RN-F 5*1.5mm2 (Maksimum kesit 4mm2) |
| Aşırı Gerilim Direnci: CM: 10kV, DM: 6kV |
| SPD (isteğe bağlı): 10kV-10kA, tip II, LED sinyali ve ömrünün sonunda yükü ayırmak için termal sigorta ile |

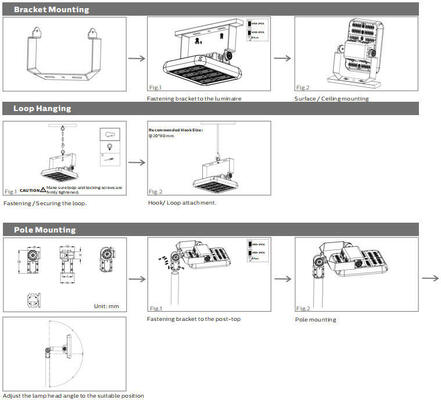

| Kurulum: Braket kurulumu, zemin, duvar, yüksek direk ve diğer katı düzlemlere kurulum için uygundur |

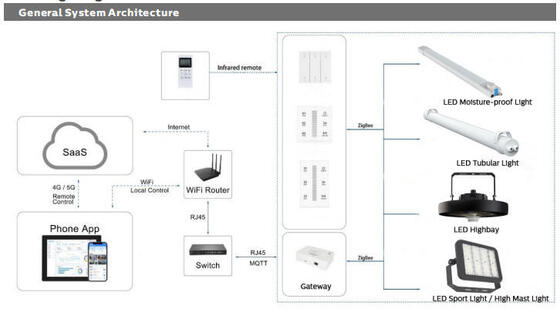

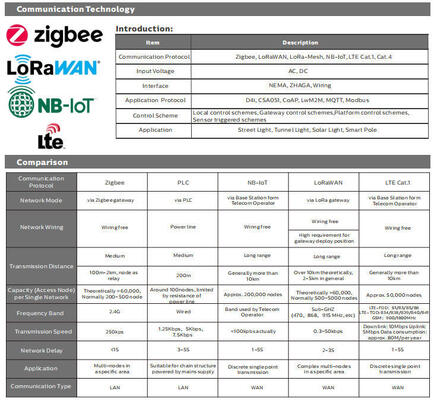

| Akıllı Fonksiyon: 0-10V, PWM, Zaman kontrolü, DMX, Zigbee, DALI |
| Elektrik Sistemi |
| Ana Voltaj: 100~277VAC/ 50~60Hz | 277~480VAC/ 50~60Hz |
| Güç Faktörü (PF): ≥0.95 |
| Toplam Harmonik Bozulma (THD): <10% |
| Çıkış Tipi: Non-SELV (izole edilmemiş) |
| Titreşim Faktörü: <1% |
| Sürücü verimliliği: >90% |
| Enerji sınıfı: A++ IPEA>1.15 |
| Fotometri Sistemi |
| LED'ler: SMD3030 / SMD5050 İsteğe Bağlı |
| CCT (Korelasyonlu Renk Sıcaklığı): Tek CCT (3000K | 4000K | 5000K | 5700K | 6500K) |
| CRI (Renk Geriverim İndeksi): Standart için >70Ra (daha yüksek CRI için >80Ra mevcut) |
| Fotobiyolojik Güvenlik: RG0 (riskten muaf) |
| Yukarı doğru ışık çıkış oranı: ULOR 0% |
| Aşağı doğru ışık çıkış oranı: DLOR 100% |
| Kamaşma indeksi: D5 ve D6 arasında (ışık dağılımına bağlı olarak) |
| Işık yoğunluğu kategorisi: G*4 ve G*6 arasında (ışık dağılımına bağlı olarak) |
| Işık akısı CIE no.3: >95% |
| SDCM (Renk Eşleştirme Standart Sapması): <6 |
|

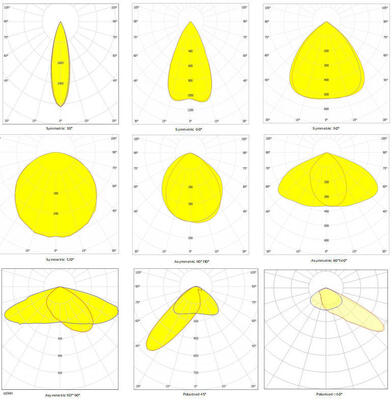

Işın Açısı: 30°/60°/90°/120° Simetrik, 49*21°/54*40°/90*110°/70*140°/80*140°/143*50/136*78° / 143*50° Asimetrik,
45° polarize, 60° polarize (geliştiriliyor)
|
| Ortalama Armatür Kullanım Ömrü: 100.000 saat (L80B10) |
| Ömrünün sonunda ışık akısı bakımı: >70% |
| Işık Verimliliği: 130LPW (PROLine) | 160LPW (PRIMELine) İsteğe Bağlı |

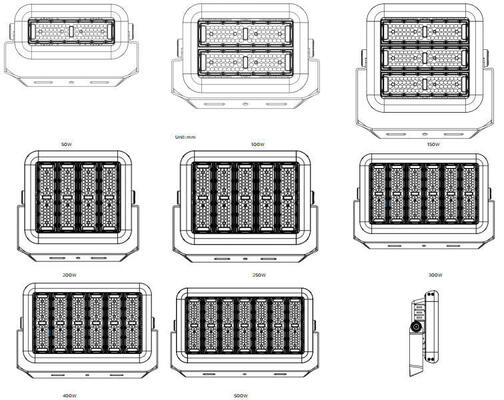

| Nominal Güç: 50W 100W 150W 200W 300W 400W 500W |
|
Teslim Edilen Lümenler
@ 5000K, CRI>70 (PRO) 6.500lm 13.000lm 19.500lm 27.000lm 39.000lm 52.000lm 65.000lm
|
| (PRIME) 8.000lm 16.000lm 24.000lm 32.000lm 48.000lm 64.000lm 80.000lm |
| Çalışma Koşulu |
| Çalışma Sıcaklığı / Nem: -40~ +50℃ (-40°F ~ 122°F) / %10~90 RH, yoğuşmasız |
| Depolama Sıcaklığı / Nem: -40~ +80℃ (-40°F ~ 176°F) / %10~90 RH, yoğuşmasız |
| Ortalama LED Kullanım Süresi L80B10: ≥100.000H |
| Nominal Ömür (Tp <70℃): 100.000 saate kadarSürücü MTBF: 500.000H, MIL-HDBK-217F(25℃) |
| Titreşime Dayanıklı: 10~500Hz, 5G 12dk / 1 döngü, 72dk süreyle. Her biri X, Y, Z eksenleri boyunca |
| Akustik Gürültü: <25dB (30cm mesafe, Normal çalışma) |
| Garanti: 5 Yıl (7 yıla kadar uzatılabilir) |
| Sertifikalar |
| Global Sertifika: ENEC | CE | RoHS | D-mark | KEMA-KEUR Listeli, SAA | C-Tick | RCM | CB | ETL/CETL | DLC Premium |
| Güvenlik Direktifleri: EN 60598-1 | EN 60598-2-3 | EN 62493 | IEC 62471 |
| EMC Direktifleri: EN 55015 | EN 61547 | EN 61000-3-2 | EN 61000-3-3 | EN 61347-2-13 | EN 61347-1 | EN 62384 |
| Diğer Direktifler: IEC 62262 | EN 13032-4 | EN 62717 | EN 6272-1 | EN6272-2-1 | EN 61643-11 |
| * Işık akısı toleransı, Güç toleransı ve renk sıcaklığı toleransı ±%5, 5000K ve CRI>70. |
* Aydınlatma ışını, ışık yoğunluğu dağılımı ve ışık verimliliği, EN13032 norm serisi ve LM-79 normu için EN ISO 17025:2005 standardına uygun olarak incelenmiştir.
* Güncel ürün bilgileri ve genel garanti koşulları web sitemizde www.DUALRAYS.com adresinde mevcuttur.
* Bireysel endeksler için ışık akıları ve güçler hakkındaki ayrıntılı bilgiler ürün veri sayfasında belirtilmiştir.
* Değerler LED binning nedeniyle değişebilir.
* Veri sayfasındaki parametreler Ta=25°C için verilmiştir, 5000K/70Ra baz alınmıştır.
* ZHAGA versiyonu veya D4i/SR güç kaynağı ile güç toleransı: ±%10.
Gücü kapatın, AC kablosunu bağlayın.
Karartma bağlantısı (Karartılabilir sürücü ile)
1.0-10V karartma ile uyumludur.
2.Kabloları yukarıdaki şemaya göre bağlayın.
Güç/W İç Kutu Dış Karton Adet/Koli Birim N.W G.W/Koli
| 50 260x150x425mm 635x540x445mm 8 ADET 3.6Kg 32.8Kg |
| 100 300x150x425mm 635x620x445mm 8 ADET 5.8Kg 51.6Kg |
| 150 405x150x425mm 635x420x445mm 4 ADET 7.4Kg 33.5Kg |
| 200 415x150x410mm 635x430x430mm 4 ADET 9.3Kg 42.7Kg |
| 250 415x150x485mm 415x150x485mm 1 ADET 13.9Kg 16.3Kg |
| 300 415x150x560mm 415x150x560mm 1 ADET 16.3Kg 19.5Kg |
| 400 415x150x560mm 415x150x560mm 1 ADET 19.5Kg 22.8Kg500 415x150x635mm 415x150x635mm 1 ADET 22.8Kg 25.5Kg |
| Kurulumdan önce lütfen aşağıdaki tüm talimatları okuyun: |
| * Elektrik çarpmasını önlemek için kurulumdan önce güç kaynağının kapalı olduğundan emin olun. |
* Lamba, Ulusal Elektrik Yasası ve ilgili yerel yönetmeliklere uygun olarak yetkili bir elektrikçi veya teknisyen tarafından kurulmalı ve çalıştırılmalıdır.
* Lambayı açın ve dikkatlice inceleyin, herhangi bir hasarı bildirin ve ürünün herhangi bir kısmı nakliye sırasında hasar görmüşse tüm ambalaj malzemelerini saklayın.
* Lamba hasarlıysa kullanmayın!
Beyan:
LED armatürünün Uluslararası Standardına göre, DUALRAYS, DUALRAYS LED Yüksek Tavan Lambası (UFO Yüksek Tavan) serisi ürünlerinin yalnızca iç veya yarı dış mekan nötr ortamlarda kullanılmasına izin verildiğini resmi olarak beyan eder. Bu arada DUALRAYS ürünler için tam garanti vermektedir.
Yüksek/düşük sıcaklık, yüksek nem, yüksek tuzluluk, yüksek amonyak vb. içeren herhangi bir ciddi ortam uygulaması, üreticiden resmi onay alınmadan izin verilmez. Yanlış uygulama olması durumunda garanti politikası artık garanti edilmez.
*
Profesyonel
RE: 5 yıl garanti. 7 yıla kadar uzatılabilir, bu süre içinde tarafımızdan herhangi bir kalite sorunu oluşursa, nakliye maliyetini ve değişimini üstleneceğiz.* Güvenilir marka: Avrupa müşterileriyle istikrarlı ve uzun vadeli işbirliği kuruldu, yüksek övgü ve güven kazandı ve daha iyi hizmet için Hollanda'da depoya sahip;*DIALux simülasyonu sağlayın: Uygulamalarınızın parametrelerini, mesafe, yükseklik, genişlik vb. gibi bize gönderin, mühendis ekibimiz talebinize göre simülasyon yapacak ve size en iyi ürünü önerecektir;
* Tüm LED armatürlerimiz CE, RoHS standardına uygundur.Önde gelen ürünler için TUV, ENEC, VDE, SAA, C-Tick, LM79, LM80 listelenmiştir.
RE: 5 yıl garanti. 7 yıla kadar uzatılabilir, bu süre içinde tarafımızdan herhangi bir kalite sorunu oluşursa, nakliye maliyetini ve değişimini üstleneceğiz.Not: Küçük siparişler için ekspres en iyisi olacaktır. Ve toplu siparişler için, deniz veya trenle nakliye (Avrupa varışlı) en iyisidir, ancak çok zaman alır. Acil siparişler için, hava yoluyla havaalanına artı nakliye ortağımızın kapınıza göndermesini öneririz.S1: S4 LED Sokak lambası için garanti nedir?
RE: 5 yıl garanti. 7 yıla kadar uzatılabilir, bu süre içinde tarafımızdan herhangi bir kalite sorunu oluşursa, nakliye maliyetini ve değişimini üstleneceğiz.S2: Kabul edebileceğiniz ödeme yöntemleri nelerdir?RE: Müşterilerimiz için daha esnek ve uygun olmak üzere çoklu ödeme yolları kabul edebiliriz, Western Union, Paypal, T/T, L/C. Ancak genellikle toplu siparişler için standart ödeme yöntemi T/T'dir, %30 T/T peşin, bakiye sevkiyat öncesi %70. Banka bilgileri PI'de yazılıdır.
