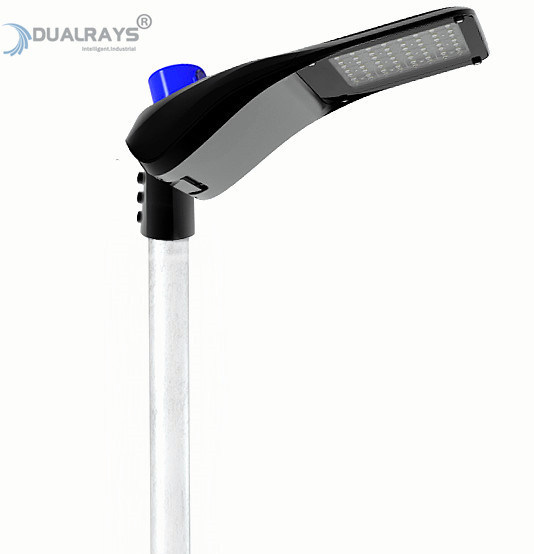

* Yüksek parlaklıklı SAN'AN LUMILEDS LUXEON SMD3030 2D / SMD5050 LED'leri, Meanwell ELG Sürücüsü İsteğe bağlı;
* Precision Integrated Die-casting ADC12 AL,Mükemmel Termal İletişimlilik;
* IP65 / IK08 koruması;
* Profesyonel TipI/TipII ((Uzun ve Orta) /TipIII ((Orta) /TipIV/TipV (Orta) optik Seçenek;
* Yüzey püskürtme boya bitirme,oksidasyona / korozyona / asit dayanıklı
*Fotocell denetleyici veya Zigbee kablosuz denetleyici için 3/7-pin twist-lock tabanı mevcuttur;
* ±10°/-90° ((<90W) veya ±15°/-90° ((>90W) ayarlanabilir lamba başı;
* Çeşitli Akıllı Denetim: 1-10V, DALI, Mikrodalga Sensörü, Gün Işığı Sensörü, Zigbee Seçenek;
* UV veya IR yok ve tamamen cıva içermiyor.
* L80/B10 @ 60.000h;
* Özel projeler için özel destek;
Seçenekler:
> Sürücü: Meanwell//SOSEN,DURALYS kendi geliştirdiği sürücü, dayanıklı ve kompakt.
> LED'ler: LUMILEDS/SAN'AN LED'lerİsteğe bağlı;
> Verimlilik: 130LPW/160LPW İsteğe bağlı;
> Kontroller ve karartma: 1-10V, DALI, Mikrodalga Sensörü, Gündüz Işığı Sensörü, Seçenek için Zigbee;
> SPD: 10KV / 20KV Aşınma Koruyucusu.
> Optik lens:TipI/TipII ((Uzun ve Orta) /TipIII ((Orta) /TipIV/TipV (Orta) optik İsteğe bağlı;
> Bisiklet yolları ve ≤30KM/H alanları;
> Kentsel ve konut alanları;
> Endüstriyel alanlar ve otoparklar;
> Caddeler;
> Şehirlerarası yollar ve döner yollar;
> Otoyollar ve otoyollar;
| Genel Sistem |
Koruma malzemesi: Yüksek basınçlı ADC12 alüminyum EN AC-43000, EN AC-43100, EN AC-43400, EN AC-
44100,EN AC-47100 UNE EN 1706 standardına göre toz kaplamalı |
| Ekran: Düz kalınlaşmış cam 4 mm kalınlığı yüksek şeffaflık, polikarbonat, UV direnci |
| Diffuser malzemesi: UNE-EN ISO 294-2:2019 standardına göre enjekte edilen PC, UV filtre şartlı ((IK08) |
| Koruma rengi: Metal Gri (RAL9006), Diğer renkler isteğe bağlıdır |
| Dükkan Dükkanları: Silikon köpük |
| LED'ler Isı dağılımı: Yürütücü sıvılar olmadan, yüzgeçsiz ADC12 AL lamba gövdesinden. Passive convection dissipation ensuring thermal contact with the LED modules through a high-conductivity Lead-free solder paste |
| Sütunlar: ø42 - ø63mm, şırınga giriş: 100mm |
| Eğim: Aletsiz ayarlanabilir 0°, 5°, 10°, 15° (posttop) |
Bitirme: Elektrostatik olarak püskürtülmüş ve fırında süblimasyon yapılmış poliester toz boya kaplaması,
korozyon |
| Tavsiye edilen yükseklik: 5 - 12 metre |
| Temizlik: Temizlik Kolay, aletsiz açılma.Sürücüler, SPD |
Sürücü: Sabit akım ayarlanabilir ve programlanabilir sürücü.
galvanizli çelik levha |
| Hafifleştirme Kontrolü: ON-OFF 1-10V hafifleştirme DALI-2 Zigbee |
| IP (İçiş koruma derecesi): IP65 |
| IK (Durum Direnci): IK08 |
| Koruma Sınıfı: Sınıf I |
| Kurulum: Yan giriş. Önden yukarı. Çapa üzerinde. Araçsız. |
| Kablo Girişi: H05RN-F 3*1.0mm2 |
| Aşınma Voltaj Direnci: 6KV 1.2/50μs |
| SPD (ifaki): 10kV-10kA, tip II, LED sinyali ve ömrünün sonunda yükü ayırmak için termo sigorta ile. |
Akıllı Fonksiyon: WL (Kablosuz Tek Noktalı İletişim Sistemi) DALI (Dijital Karanlıklandırma Arayüzü)
NEMA ((Socket 3/5/7 pin (ANSI C136.41)) |
| Elektrik sistemi |
| Ana Voltaj: 200~240VAC/ 50~60Hz. 100~277VAC/ 50~60Hz. |
| Güç faktörü (PF): ≥0.95 |
| Toplam Harmonik Distorsiyon (THD): <10% |
| Çıktı Türü: SELV dışı ((özlü olmayan) |
| Parlama faktörü: <1% |
| Sürücü etkinliği: > 90% |
| Enerji sınıfı: A++ IPEA>1.15 |
| Fotometri Sistemi |
| LED: SMD3030 / SMD5050 İsteğe bağlı |
|
CCT (Korelasyonlu Renk Sıhhatı): Tek CCT (3000K, 4000K, 5000K, 5700K, 6500K)
|
| CRI (Renk Gösterimi Endeksi): Standart için > 70Ra (> 80Ra daha yüksek CRI için kullanılabilir) |
| Fotobiyolojik Güvenlik: RG0 (riskten muaf) |
| Yukarı yönlü ışık çıkışı oranı: ULOR 0% |
| Aşağıya doğru ışık çıkışı oranı: DLOR %100 |
|
Parlama indeksi: D5 ve D6 arasında (ışık dağılımına bağlı olarak)
|
| Işık yoğunluğu kategorisi: G*4 ile G*6 arasında (ışık dağılımına bağlı olarak) |
| Işık akışı: CIE no3 |
| SDCM (Renk Eşleşmesinin Standart Sapması): <6 |
| Çizgi açısı: T1 T2L T2M T3M T4M T5M |
| Ortalama lamba kullanım süresi: 60.000 saat (L80B10) |
| E.O.L. Lumen Temizliği: > 70% |
|
Işık verimliliği: 130LPW (PROLine)
|
| İsimlendirilmiş güç: 30W 60W 90W 120W 150W 180W |
|
Verilen Lumenler
@ 5000K, CRl>70 (PRO) 3.600lm 7.200lm 10.900lm 14.400lm 18.000lm 21.600lm
|
| (PRIME)4.500lm 9.000lm 13.500lm 18.000lm 22.500lm 27.000lm |
| İşlem Durumu |
| Çalışma sıcaklığı / nem: -20 ~ + 50 °C (-4 °F ~ 122 °F) / 5 ~ 85% RH, yoğunlaşmamış |
| Depolama sıcaklığı / nem: -40 ~ + 80 °C (-40 °F ~ 176 °F) / 5 ~ 85% RH, yoğunlaşmamış |
| Ortalama LED Kullanılabilir Zamanı L80B10: ≥100.000H |
| Belirtilen nominal ömür süresi (Tp <70°C): 100.000 saat kadar |
| Sürücü MTBF: 500.000H,MIL-HDBK-217F ((25°C) |
| Titreme Direnci: 10~500Hz,5G 12 dakikalık / 1 döngü, 72 dakikalık süre. Her biri X,Y,Z eksenleri boyunca |
| Akustik Gürültü: <25dB (30cm mesafe, normal çalışma) |
| Garanti: 5 yıl (en fazla 7 yıla kadar uzatılabilir) |
| Sertifikalar |
| Küresel Sertifika: ENEC. CE. RoHS. D-Mark. KEMA-KEUR. SAA. C-Tick. RCM. CB. ETL/CETL. DLC Premium. |
| Güvenlik Direktifi: EN 60598-1. |
| EMC Direktifi: EN 55015 -- EN 61547 -- EN 61000-3-2 -- EN 61000-3-3 -- EN 61347-2-13 -- EN 61347-1 -- EN 62384 |
| Diğer Yönergeler: IEC 62262 EN 13032-4 EN 62717 EN 6272-1 EN 6272-2-1 EN 61643-11 |
* Işık akışı toleransı, Güç toleransı ve renk sıcaklığı toleransı ±5%, 5000K ve CRl>70.
* Işık ışığı, ışık yoğunluğu dağılımı ve ışık verimliliği EN ISO 17025:2005 norm serisi EN13032 ve LM-79 normuna göre incelenmiştir.
* Güncel ürün bilgileri ve genel garanti şartları web sitemizde mevcuttur www.DUALRAYS.com
* Bireysel endeksler için ışık akışları ve güçleri hakkında ayrıntılı bilgiler ürün bilgi sayfasında belirtilmiştir.
* Değerler, LED'lerin karıştırılması nedeniyle değişebilir.
* Veri sayfasındaki parametreler, 5000K/70Ra'ya dayanan Ta=25°C için verilmiştir.
*ZHAGA versiyonu veya güç kaynağı D4i/SR ile güç toleransı: ±10%.
Gücü kapat, AC kablosunu bağla.
Sıfırlama bağlantısı (sıfırlanabilir sürücü ile)
1- 0-10V karartma ile uyumludur.
2- Üstteki şema gibi kabloları bağlayın.
| Güç/W İç Kutusu Dış Karton QTY/CTN Birimi N.W G.W/Karton |
| 100 260x260x150mm 790x273x282mm 5PCS 2.4Kg 14.5Kg |
| 150 300x300x150mm 790x313x322mm 5PCS 2.6Kg 14.9Kg |
| 150x350x150mm 790x363x372mm 5PCS 2.9Kg 15.6Kg |
Kurulumdan önce lütfen aşağıdaki tüm talimatları okuyun:
* Elektrik şokundan kaçınmak için, kurulumdan önce güç kaynağının kapatıldığına emin olun.
* Lamba, ulusal elektrik koduna ve ilgili yerel kodlara uygun olarak nitelikli bir elektrikçi veya teknisyen tarafından monte edilmeli ve çalıştırılmalıdır.
* Lambaları paketlen ve dikkatlice incele, herhangi bir hasarı bildir ve eğer ürünün herhangi bir kısmı nakliye sırasında hasar görmüşse tüm ambalaj malzemelerini sakla.
* Eğer lamba hasar görmüşse kullanmayın!
Açıklama:
LED lambaların uluslararası standardına göre,Burada DUALRAYS resmi olarak DUALRAYS LED Highbay Light (UFO Highbay) serisi ürünlerinin sadece iç veya yarı dış tarafsız ortamda kullanılmasına izin verildiğini iddia ediyorBu arada DUALRAYS ürünler için tam garanti veriyor.
Yüksek/düşük sıcaklık, yüksek nem, yüksek tuzluluk, yüksek amonyak vb. dahil olmak üzere herhangi bir şiddetli ortam uygulaması, üreticinin resmi onayını almadan izin verilmez.Eğer yanlış bir uygulama olursa, garanti politikası artık garanti edilmiyor.
*ProfesyonelTakım:>15 yıllık deneyim, kendi fabrikası, >10 mühendis ekibi, güçlü üretim kapasitesi ve QC yönetim sistemi, hem iyi kaliteli ürün hem de hizmet sağlar;
* Güvenilir marka:Avrupa müşterileriyle istikrarlı ve uzun vadeli işbirliği kurdu, yüksek fiyat ve güven kazandı ve daha iyi hizmet için Hollanda'da depoya sahipti;
*Dialux simülasyonu sağlayın:Uzaklık, yükseklik, genişlik vb. gibi uygulama parametrelerinizi bize gönderin, mühendis ekibimiz talebinize göre simülasyon yapacak ve size en iyi ürünü önerecektir;
*Tüm LED lambalarımız CE, RoHS standardına uyuyor.Önde gelen ürünler için listelenen TUV, ENEC, VDE, SAA,C-Tick, LM79,LM80.
