* ADC12 Döküm Al, Entegre Kalıp Dövme, Mükemmel Termal İletkenlik;
* SAN'AN / LUMILEDS Yüksek Parlaklık SMD2835 LED'ler, DUALRAYS Kendi Geliştirdiği Sürücü veya SOSEN / Sürücü İsteğe Bağlı;
* IP65 / IK08 Koruma;
* 60°/90°/120° ışın açısı isteğe bağlı;
* Korozyona Dayanıklı Toz Boya Kaplama;
Önde gelen ürünler için TUV, ENEC, VDE, SAA, C-Tick, LM79, LM80 listelenmiştir.Çoklu Kurulumlar: Döngü Askısı, Tavan Montajı, Duvar Montajı;
* Çeşitli akıllı kontroller: 1-10V, Hareket sensörü, Gün ışığı sensörü, Zigbee ve Acil Durum;
* 3 CCT isteğe bağlı (A: 3000-4000-5000K; B: 3000-4500-6000K; C: 4000-5000-6000K);
* Standart Olarak DIP Anahtarla Değiştirilebilir Güç (100%-80%-60%);
* UV veya IR yok ve tamamen cıvasız;
* L80/B10 @ 60.000 saat;
* Özel projeler için özelleştirilmiş destek;
Seçenekler:
> Sürücü: DUALRAYS Kendi geliştirdiği dahili sürücü, ince tasarım, dayanıklı ve kompakt.
> 3 CCT isteğe bağlı;
> DIP Anahtarla Değiştirilebilir Güç (100%-80%-60%);
> Kontroller ve Karartma: 1-10V, Hareket sensörü, Gün ışığı sensörü, Zigbee ve Acil Durum;
> Reflektör: Kapaklı / kapaksız PC reflektör. Boru montajı.
> Kurulum: Döngü Askısı, Tavan Montajı, Duvar Montajı;
> Geleneksel HID veya MH ışık kaynağı için yedek;
> Fabrika salonları ve üretim alanları;
> depolar ve lojistik salonları;
> Yapı marketler ve hipermarketler;
> Stadyumlar ve diğer spor tesisleri;
> Geleneksel lamba değişimi;
| Güç/W Boyut A / mm Boyut B / mm Boyut C / mm Boyut D / mm Boyut E / mm |
| 100 Φ240 Φ184 125.5 173.5 203.5 |
| 150 Φ280 Φ226 128.5 176.5 206.5 |
| 200 Φ320 Φ265 131.5 179.5 209.5 |
| Genel Sistem |
Gövde Malzemesi: Yüksek basınçlı döküm ADC12 alüminyum EN AC-43000, EN AC-43100, EN AC-43400, EN
AC-44100, EN AC-47100 UNE EN 1706 standardına göre toz boyalı |
| Difüzör Malzemesi: Enjekte PC UNE-EN ISO 294-2:2019 standardına göre, UV filtresi koşullu (IK08) |
| Gövde Rengi: Metalik Siyah (RAL9017), Diğer renkler isteğe bağlı |
| Sızdırmazlık Contaları: Silikon köpük |
| LED'ler Termal Dağılım: Kanatsız ADC12 AL armatür gövdesi aracılığıyla, iletken sıvılar olmadan. Yüksek iletkenliğe sahip Kurşunsuz lehim pastası aracılığıyla LED modülleriyle termal teması sağlayan pasif konveksiyonlu dağılım |
| Optik sistem: Lens optiği, PC/alüminyum reflektör isteğe bağlı |
Kaplama: Polyester toz boya kaplama, elektrostatik olarak püskürtülmüş ve fırında süblimleştirilmiş, Dayanıklı
korozyona karşı |
| Önerilen Montaj Yüksekliği: 5 - 15 metre |
| Bakım: LED değiştirilemez, sürücü değiştirilebilir |
| Sürücü: DIP anahtarı ile ayarlanabilir isteğe bağlı güce sahip sabit akım, armatür içine gömülü, önceden kablolanmış |
| Karartma Kontrolü: AÇIK-KAPALI | 1-10V karartma | DALI-2 | Zigbee |
| IP (Giriş Koruma Derecesi): IP65 |
| IK (Darbe Direnci): IK08 |
| Koruma Sınıfı: Sınıf I |
| Kızaran Tel: 750°C (30 saniye altında) |
| Kablo Rakoru: Plastik M20x1.5 – IP68 | Plastik M25x1.5 – IP68 (isteğe bağlı) |
| Kurulum: Döngü Askısı | Braket Montajı |
Akıllı Fonksiyon: Gün ışığı eşikli PIR Sensörü | Gün ışığı eşikli veya gün ışığı toplama özellikli Mikrodalga Sensör | Acil Durum
Yukarı doğru ışık çıkış oranı: ULOR 0 |
| Aşağı doğru ışık çıkış oranı: DLOR 100% |
| Elektrik Sistemi |
| Elektrik bağlantısı: Standart olarak 0.3m 3*1.0mm2, maks. 3x2.5mm2 + 2x1.5 mm2 karartma kablosu, serbest kablo uçları, AB/AU/ABD fişli isteğe bağlı olarak özel uzunlukta kablo |
| Ana Voltaj: 100~277VAC/ 50/60Hz, 140-280VDC |
| Güç Faktörü (PF): ≥0.97 |
| Toplam Harmonik Bozulma (THD): <20% |
| Aşırı Gerilim Koruması: DM: 6kV, CM: 6kV, Kriter B |
| SPD (İsteğe Bağlı): Tip 2, 10kV ve 20kA geçici aşırı gerilim koruyucusu. Hizmet ömrünün sonunda daha etkili bir koruma için termofüzyonlu ayırıcı ile seri bağlantı |
Çıkış Tipi: SELV Olmayan (izole edilmemiş)
Titreşim Faktörü: <1% Stroboskopik Etkilerin Algılanabilirliği (Pst) <1 |
| Stroboskopik Görünürlük Ölçüsü (SVM): <0.4 |
| Stroboskopik Etkilerin Algılanabilirliği (Pst): <1 |
| Armatür Gücü B10A B16A C10A C16A |
| 100W 6 10 11 17 |
| LSS Devre Kesiciler Üzerinden Modül 150W 4 6 6 10 |
| 200W 3 5 6 8 |
| Fotometri Sistemi |
| LED'ler: SMD2835 (1W) |
| CCT (Korelasyonlu Renk Sıcaklığı): Tek CCT (3000K | 4000K | 5000K | 5700K |6500K) |
| 3CCT isteğe bağlı (seçim için 3000-4000-5000K | 3000-4500-6000K | 4000-5000-6000K) |
|
CRI (Renk İşleme İndeksi): Standart için >80Ra (daha yüksek CRI için >90Ra mevcut)
Fotobiyolojik Güvenlik: RG0 (riskten muaf)
|
| EEC (Enerji Verimliliği Sınıfı): A++ |
| SDCM (Renk Eşleştirme Standart Sapması): <5 (SDCM |
| <3 İsteğe Bağlı) |
| UGR (4H, 8H) : 33.9 (Enine)33.9 (Boyuna) |
|
Işın Açısı: 60° | 90° | 120° İsteğe Bağlı
Ortalama Armatür Kullanılabilir Ömrü: 60.000 saat (L80B10)
|
| Ömrünün sonunda lümen bakımı >%70 |
| Işık Verimliliği: 150LPW (PROLine) | 170LPW (PRIMELine) | 190LPW (ULTRALine) İsteğe Bağlı |
| Nominal Güç: 100W DIP(60/80W/100W) 150W DIP(100W/120W/150W) 200W DIP(120W/150W/200W) |
| (PRO) Maks. 15.000lm Maks. 22.500lm Maks. 30.000lm |
| Teslim Edilen Lümenler |
| @ 5000K, CRl>80 (PRIME) Maks. 17.000lm Maks. 25.500lm Maks. 34.000lm |
|
(ULTRA) Maks. 19.000lm Maks. 28.500lm Maks. 38.000lm
Çalışma Koşulları
|
| Çalışma Sıcaklığı / Nem: -30~ +60°C (-22°F ~ 140°F) / %5~85 RH, yoğuşmasız |
| Depolama Sıcaklığı / Nem: -30~ +80°C (-22°F ~ 176°F) / %5~85 RH, yoğuşmasız |
| Ortalama LED Kullanılabilir Süresi L80B10: ≥100.000H |
| Nominal Ömür (Tp |
| <70°C): 100.000 saate kadar |
| Sürücü MTBF: 198.000H, MIL-HDBK-217F(25°C)Titreşim Dayanımı: 10~500Hz, 5G 12dk / 1 döngü, 72dk süre. Her biri X, Y, Z eksenleri boyunca |
| Akustik Gürültü: <25dB (30cm mesafe, Normal çalışma) |
| Garanti: 5 Yıl (7 yıla kadar uzatılabilir) |
| Sertifikalar |
| Küresel Sertifika: ENEC | CE | RoHS | D-mark | KEMA-KEUR Listeli, SAA | C-Tick | RCM | CB | ETL/CETL | DLC Premium |
| Güvenlik Direktifleri: EN 60598-1 | EN 60598-2-3 | EN 62493 | IEC 62471 |
| EMC Direktifleri: EN 55015 | EN 61547 | EN 61000-3-2 | EN 61000-3-3 | EN 61347-2-13 | EN 61347-1 | EN 62384 |
| Diğer Direktifler: IEC 62262 | EN 13032-4 | EN 62471 | EN 62717 | EN 6272-1 | EN6272-2-1 | EN 61643-11 |
| * Işık akısı toleransı, Güç toleransı ve renk sıcaklığı toleransı ±%5, 5000K ve CRl>80. |
| * Aydınlatma ışını, ışık yoğunluğu dağılımı ve ışık verimliliği, EN13032 norm serisi ve LM-79 normu için EN ISO 17025:2005 normuna uygun olarak incelenmiştir. |
* Güncel ürün bilgileri ve genel garanti koşulları web sitemizde www.DUALRAYS.com adresinde mevcuttur.
* Bireysel endeksler için ışık akıları ve güçler hakkında ayrıntılı bilgi ürün veri sayfasında belirtilmiştir.
* Değerler LED gruplaması nedeniyle değişebilir.
* Veri sayfasındaki parametreler Ta=25°C için verilmiştir, 4000K/80Ra'ya dayanmaktadır, %70Ra ile %10 daha yüksek verimlilik

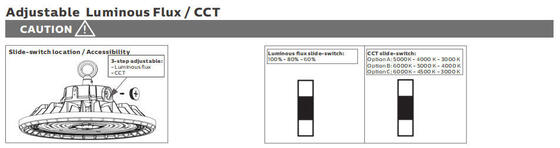

1. Öncelikle armatürün gücünü kapatın.
2. IP65 kapağını elle dikkatlice çıkarın.
3. Kaydırmalı anahtarı istediğiniz ayara elle ayarlayın - Herhangi bir metal alet KULLANMAYIN.
4. IP65 kapağını yerine takın.
5. Armatürün gücünü açın.

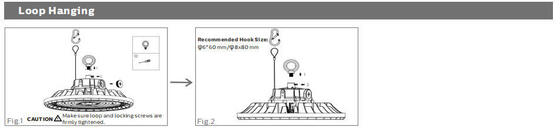

Döngünün Sabitlenmesi / Güvenli Hale Getirilmesi. Kanca/Döngü bağlantısı.
Braketin armatüre sabitlenmesi. Yüzey / Tavan montajı
Gücü kapatın, AC kablosunu bağlayın.
Karartma bağlantısı (Karartılabilir sürücü ile)
1.0-10V karartma ile uyumludur.
2.Yukarıdaki şemaya göre kabloları bağlayın.
Güç/W İç Kutu Dış Karton Adet/Karton Birim N.W G.W/Karton
100 260x260x150mm 790x273x282mm 5 ADET 2.3Kg 14.3Kg
| 150 300x300x150mm 790x313x322mm 5 ADET 2.5Kg 14.8Kg |
| 150 350x350x150mm 790x363x372mm 5 ADET 2.8Kg 15.4Kg |
| Kurulumdan önce lütfen aşağıdaki tüm talimatları okuyun: |
| * Elektrik çarpmasını önlemek için, kurulumdan önce güç kaynağının kapalı olduğundan emin olun. |
* Lamba, Ulusal Elektrik Yasası ve ilgili yerel yasalara uygun olarak yetkili bir elektrikçi veya teknisyen tarafından kurulmalı ve çalıştırılmalıdır.
* Lambayı paketinden çıkarın ve dikkatlice inceleyin, herhangi bir hasarı bildirin ve ürünün herhangi bir parçasının nakliye sırasında hasar görmesi durumunda tüm ambalaj malzemelerini saklayın.
* Lamba hasarlıysa, kullanmayın!
Beyan:
LED armatürün Uluslararası Standardına göre, DUALRAYS burada DUALRAYS LED Yüksek Tavan Lambası (UFO Yüksek Tavan) serisi ürünlerinin yalnızca iç veya yarı dış mekan nötr ortamlarda kullanılmasına izin verildiğini resmi olarak beyan eder. Bu arada DUALRAYS ürünler için tam garanti vermektedir.
Yüksek/düşük sıcaklık, yüksek nem, yüksek tuzluluk, yüksek amonyak vb. içeren herhangi bir ciddi ortam uygulamasına, üreticiden resmi onay alınmadan izin verilmez. Yanlış uygulama olması durumunda garanti politikası artık garanti edilmeyecektir.
*
