* ADC12 Die-Casting Al,Entegre Kalıp Kalıp,Mükemmel Isı İleticiliği;
* SAN'AN / LUMILEDS Yüksek Parlaklıklı SMD2835 LED'leri, DUALRAYS Kendi geliştirilen sürücü veya SOSEN / Sürücü Seçenek;
* IP65 / IK08 koruması;
* 60°/90°/120° ışın açısı isteğe bağlıdır.
* Korrozyona dayanıklı toz kaplamalı bitirme;
*Çoklu kurulumlar: Döngü asma, tavan montajı, duvar montajı;
* Çeşitli akıllı kontroller: 1-10V, Hareket sensörü,Gündüz sensörü,Zigbee ve Acil durum;
* 3 CCT isteğe bağlı (A: 3000-4000-5000K; B: 3000-4500-6000K; C: 4000-5000-6000K);
* DIP Değiştirici Güç Standart olarak ((100%-80%-60%);
* UV veya IR yok ve tamamen cıva içermiyor.
* L80/B10 @ 56.000h;
* Özel projeler için özel destek;
Seçenekler:
> Sürücü: DUALRAYS Kendi geliştirilen yerleşik sürücü, ince tasarım, dayanıklı ve kompakt.
> 3 CCT isteğe bağlı;
> DIP Değişilebilir Güç (100%-80%-60%);
> Kontroller ve Hafifleştirme: 1-10V, Hareket sensörü,Gündüz sensörü,Zigbee ve Acil Durum;
> Yansıtıcı: PC yansıtıcısı kapağı ile / olmadan boru montajı.
> Montaj: Loop Asma, Tavan Montajı, Duvar Montajı;
> Geleneksel HID veya MH ışık kaynağının değiştirilmesi;
> Fabrika salonları ve üretim alanları;
> Depolar ve lojistik salonları;
> Donanım dükkanları ve mega dükkanları;
> Stadyumlar ve diğer spor tesisleri;
> Geleneksel lambaların değiştirilmesi;
| Güç / W Boyutu A / mm Boyutu B / mm Boyutu C / mm Boyutu D / mm Boyutu E / mm |
| 100 φ250 φ184 119 166.5 197 |
| 150 φ290 φ226 119 166.5 197 |
| 200 φ330 φ265 119 166.5 197 |
| Genel Sistem |
Koruma malzemesi: Yüksek basınçlı döllenmiş ADC12 alüminyum EN AC-43000, EN AC-43100, EN AC-43400, EN
AC-44100,EN UNE EN 1706 standardına göre AC-47100 toz kaplamalı |
| Diffuser malzemesi: UNE-EN ISO 294-2:2019 standardına göre enjekte edilen PC, UV filtre şartlı ((IK08) |
| Koruma rengi: Metal Siyah (RAL9017), Diğer renkler isteğe bağlıdır |
| Dükkan Dükkanları: Silikon köpük |
| LED'ler Isı dağılımı: Yürütücü sıvılar olmadan, yüzgeçsiz ADC12 AL lamba gövdesinden.Yüksek iletkenlikli kurşunsuz lehimli bir pasta aracılığıyla LED modülleri ile termal teması sağlayan pasif konveksiyon dağılımı |
| Optik sistem: Optik lens, PC/alu-reflector isteğe bağlı |
Bitirme: Elektrostatik olarak püskürtülmüş ve fırında süblimasyon geçirilen poliester tozu boya kaplaması,
korozyon |
| Tavsiye edilen yükseklik: 5 - 15 metre |
| Bakım: LED değiştirilemez, sürücü değiştirilir |
| Sürücü: DIP anahtarı ile ayarlanabilir, önceden kablolu, armatürde yerleşik olan, isteğe bağlı güç ile sabit akım |
| Hafifleştirme Kontrolü: ON-OFF 1-10V hafifleştirme DALI-2 Zigbee |
| IP (İçiş koruma derecesi): IP65 |
| IK (Durum Direnci): IK08 |
| Koruma Sınıfı: Sınıf I |
| Parlak tel: 750°C (30'ların altındadır) |
| Kablo bezleri: Plastik M20x1.5 ¢ IP68 ¢ Plastik M25x1.5 ¢ IP68 (ihtiyaçlı) |
| Kurulum: Loop Asma. |
Akıllı fonksiyon: Gün ışığı eşiği ile PIR sensörü
Hasat için acil durum |
| Yukarı doğru ışık çıkışı oranı: ULOR 0 |
| Aşağıya doğru ışık çıkışı oranı: DLOR %100 |
| Elektrik sistemi |
| Elektrikli bağlantı: 0,3m 3*1,0mm2 destek olarak, en fazla 3x2.5mm2 + 2x1.5mm2 bulanıklık tel, serbest tel uçları, EU/AU/US fişli özel uzunluklu tel seçenek olarak |
| Ana Voltaj: 100~277VAC/ 50/60Hz, 140-280VDC |
| Güç faktörü (PF): ≥0.97 |
| Toplam Harmonik Distorsiyon (THD): <20% |
| Aşınma Koruması: DM: 6kV,CM: 6kV,B Kriteri |
SPD (Fonksiyonel): Tip 2, 10kV ve 20kA geçici dalgalanma koruyucusu.
hizmet ömrünün sonunda daha etkili bir koruma için bağlantı kesici |
| Çıktı Türü: SELV dışı ((özlü olmayan) |
| Parlama Faktörü: <1% Stroboskopik Etkilerin Duyarlılığı (Pst) <1 |
| Stroboskopik Görünürlük Ölçümü (SVM): <0.4 |
| Stroboskopik Etkilerin Duyarlılığı (Pst): <1 |
| Işıklar Gücü B10A B16A C10A C16A |
| 100W 6 10 11 17 |
| LSS devre kesici ile modül 150W 4 6 6 10 |
| 200W 3 5 6 8 |
| Fotometri Sistemi |
| LED: SMD2835 (1W) |
|
CCT (Korelasyonlu Renk Sıcaklığı): Tek CCT (3000K, 4000K, 5000K, 5700K, 6500K)
3CCT isteğe bağlı.
|
| CRI (Renk Gösterimi Endeksi): Standart için > 80Ra (> 90Ra daha yüksek CRI için mevcut) |
| Fotobiyolojik Güvenlik: RG0 (riskten muaf) |
| EEC (Enerji Verimliliği Sınıfı): A++ |
| SDCM (Renk Eşleşmesinin Standart Sapması): <5 (SDCM<3 İsteğe bağlı) |
|
UGR (4H, 8H): 33.9 (Çapraz)
33.9 (Uzunluk)
|
| Işık açısı: 60°. 90°. 120°. |
| Aydınlatıcıların ortalama kullanım süresi: 56.000 saat (L80B10) |
| E.O.L. >70% Lumen Temizliği |
| Işık verimliliği: 150LPW (PROLine) |
| Rütbeli Güç: 100W DIP ((60/80W/100W) 150W DIP ((100W/120W/150W) 200W DIP ((120W/150W/200W) |
| (PRO) En fazla 15.000mm En fazla 22.500mm En fazla 30.000mm |
|
Verilen Lumenler
@ 5000K, CRl>80 (PRIME) Max. 17.000lm Max. 25.500lm Max. 34.000lm
|
| (ULTRA) Max. 19.000lm Max. 28.500lm Max. 38.000lm |
| İşlem Durumu |
| Çalışma sıcaklığı / nem: -30 ~ +60 °C (-22 °F ~ 140 °F) / 5 ~ 85% RH, yoğunlaşmamış |
| Depolama sıcaklığı / nem: -30 ~ + 80 °C (-22 °F ~ 176 °F) / 5 ~ 85% RH, yoğunlaşmamış |
| Ortalama LED Kullanılabilir Zamanı L80B10: ≥100.000H |
| Belirtilen nominal ömür süresi (Tp <70°C): 100.000 saat kadar |
| Sürücü MTBF: 198.000H,MIL-HDBK-217F ((25°C) |
| Titreme Direnci: 10~500Hz,5G 12 dakikalık / 1 döngü, 72 dakikalık süre. Her biri X,Y,Z eksenleri boyunca |
| Akustik Gürültü: <25dB (30cm mesafe, normal çalışma) |
| Garanti: 5 yıl (en fazla 7 yıla kadar uzatılabilir) |
| Sertifikalar |
| Küresel Sertifika: ENEC. CE. RoHS. D-Mark. KEMA-KEUR. SAA. C-Tick. RCM. CB. ETL/CETL. DLC Premium. |
| Güvenlik Direktifi: EN 60598-1. |
| EMC Direktifi: EN 55015 -- EN 61547 -- EN 61000-3-2 -- EN 61000-3-3 -- EN 61347-2-13 -- EN 61347-1 -- EN 62384 |
| Diğer Yönergeler: IEC 62262 EN 13032-4 EN 62717 EN 6272-1 EN 6272-2-1 EN 61643-11 |
* Işık akışı toleransı, Güç toleransı ve renk sıcaklığı toleransı ±5%, 5000K ve CRl> 80.
* Işık ışığı, ışık yoğunluğu dağılımı ve ışık verimliliği EN ISO 17025:2005 norm serisi EN13032 ve LM-79 normuna uygun olarak incelenmiştir.
* Güncel ürün bilgileri ve genel garanti şartları web sitemizde mevcuttur www.DUALRAYS.com
* Bireysel endeksler için ışık akışları ve güçleri hakkında ayrıntılı bilgiler ürün veri sayfasında belirtilmiştir.
* Değerler, LED'lerin karıştırılması nedeniyle değişebilir.
* Veri sayfasındaki parametreler, 4000K/80Ra'ya dayanan Ta=25°C için verilmiştir, 70Ra ile %10 daha yüksek verimlilik
1Önce lambaları kapat.
2IP65 kapağını dikkatlice elinizle çıkarın.
3- Kaydırma düğmesini istediğiniz ayarlara elle ayarlayın - Hiçbir metal alet kullanmayın.
4IP65 kapaklarını yerine koy.
5Işığı açın.

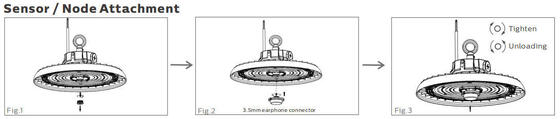

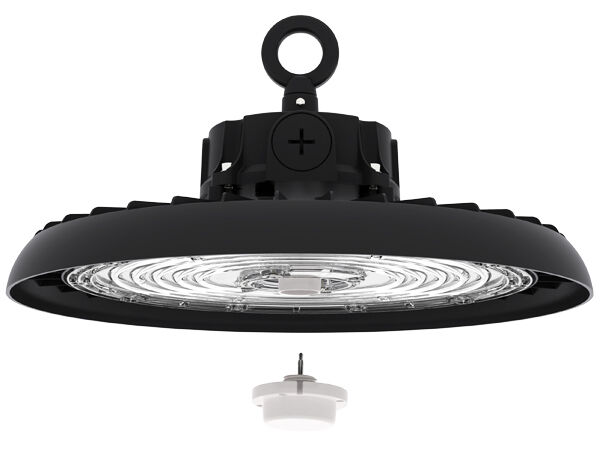

Kapağı çıkarın, sensör cihazını takın.

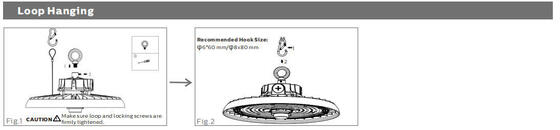

Bağlama / Bağlantıyı sağlamlaştırma.

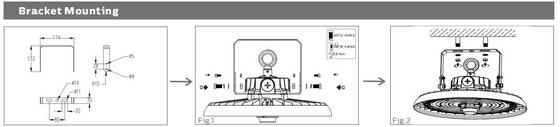

Aydınlatıcıya sabitleme koltuğu. Yüzey / tavan montajı.
Gücü kapat, AC kablosunu bağla.
Sıfırlama bağlantısı (sıfırlanabilir sürücü ile)
1- 0-10V karartma ile uyumludur.
2- Üstteki şema gibi kabloları bağlayın.
| Güç/W İç Kutusu Dış Karton QTY/CTN Birimi N.W G.W/Karton |
| 100 260x260x150mm 790x273x282mm 5PCS 2.3Kg 14.2Kg |
| 150 300x300x150mm 790x313x322mm 5PCS 2.5Kg 14.6Kg |
| 150x350x150mm 790x363x372mm 5PCS 2.8Kg 15.2Kg |
Kurulumdan önce lütfen aşağıdaki tüm talimatları okuyun:
* Elektrik şokundan kaçınmak için, kurulumdan önce güç kaynağının kapatıldığına emin olun.
* Lamba, ulusal elektrik koduna ve ilgili yerel kodlara uygun olarak nitelikli bir elektrikçi veya teknisyen tarafından monte edilmeli ve çalıştırılmalıdır.
* Lambaları paketlen ve dikkatlice incele, herhangi bir hasarı bildir ve eğer ürünün herhangi bir kısmı nakliye sırasında hasar görmüşse tüm ambalaj malzemelerini sakla.
* Eğer lamba hasar görmüşse kullanmayın!
Açıklama:
LED lambaların uluslararası standardına göre,Burada DUALRAYS resmi olarak DUALRAYS LED Highbay Light (UFO Highbay) serisi ürünlerinin sadece iç veya yarı dış tarafsız ortamda kullanılmasına izin verildiğini iddia ediyorBu arada DUALRAYS ürünler için tam garanti veriyor.
Yüksek/düşük sıcaklık, yüksek nem, yüksek tuzluluk, yüksek amonyak vb. dahil olmak üzere herhangi bir şiddetli ortam uygulaması, üreticinin resmi onayını almadan izin verilmez.Eğer yanlış bir uygulama olursa, garanti politikası artık garanti edilmiyor.
*ProfesyonelTakım:>15 yıllık deneyim, kendi fabrikası, >10 mühendis ekibi, güçlü üretim kapasitesi ve QC yönetim sistemi, hem iyi kaliteli ürün hem de hizmet sağlar;
* Güvenilir marka:Avrupa müşterileriyle istikrarlı ve uzun vadeli işbirliği kurdu, yüksek fiyat ve güven kazandı ve daha iyi hizmet için Hollanda'da depoya sahipti;
*Dialux simülasyonu sağlayın:Uzaklık, yükseklik, genişlik vb. gibi uygulama parametrelerinizi bize gönderin, mühendis ekibimiz talebinize göre simülasyon yapacak ve size en iyi ürünü önerecektir;
*Tüm LED lambalarımız CE, RoHS standardına uyuyor.Önde gelen ürünler için listelenen TUV, ENEC, VDE, SAA,C-Tick, LM79,LM80.
