* ADC12 Döküm Al, Entegre Kalıp Dövme, Mükemmel Termal İletkenlik;
* SAN'AN / LUMILEDS Yüksek Parlaklık SMD2835 LED'ler, DUALRAYS Kendi Geliştirdiği Sürücü veya SOSEN / Sürücü Opsiyonel;
* IP65 / IK08 Koruma;
* 60°/90°/120° ışın açısı opsiyonel;
* Korozyona Dayanıklı Toz Boya Kaplama;
Önde gelen ürünler için TUV, ENEC, VDE, SAA, C-Tick, LM79, LM80 listelenmiştir.Çoklu Kurulumlar: Döngü Askı, Tavan Montajı, Duvar Montajı;
* Çeşitli akıllı kontroller: 1-10V, Hareket sensörü, Gün ışığı sensörü, Zigbee ve Acil Durum;
* 3 CCT opsiyonel (A: 3000-4000-5000K; B: 3000-4500-6000K; C: 4000-5000-6000K);
* Standart Olarak DIP Anahtarla Ayarlanabilir Güç (100%-80%-60%);
* UV veya IR yok ve tamamen cıvasız;
* L80/B10 @ 61.000 saat;
* Özel projeler için özelleştirilmiş desteklenir;
Seçenekler:
> Sürücü: DUALRAYS Kendi Geliştirdiği dahili sürücü, ince tasarım, dayanıklı ve kompakt.
> 3 CCT opsiyonel;
> DIP Anahtarla Ayarlanabilir Güç (100%-80%-60%);
> Kontroller ve Karartma: 1-10V, Hareket sensörü, Gün ışığı sensörü, Zigbee ve Acil Durum;
> Reflektör: Kapaklı / kapaksız PC reflektör. Boru montajı.
> Kurulum: Döngü Askı, Tavan Montajı, Duvar Montajı;
> Geleneksel HID veya MH ışık kaynağı için yedek;

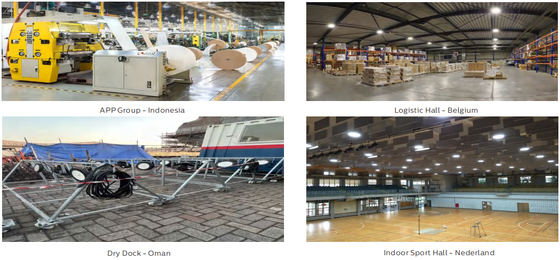

> Fabrika salonları ve üretim alanları;
> Depolar ve lojistik salonları;
> Yapı marketler ve mega marketler;
> Stadyumlar ve diğer spor tesisleri;
> Geleneksel lamba değişimi;
| Güç/W Boyut A / mm Boyut B / mm Boyut C / mm Boyut D / mm Boyut E / mm |
| 100 φ280 φ178 88 139 203 |
| 150 φ280 φ178 88 139 203 |
| 200 φ280 φ178 88 139 203 |
| Genel Sistem |
Gövde Malzemesi: Yüksek basınçlı döküm ADC12 alüminyum EN AC-43000, EN AC-43100, EN AC-43400, EN
AC-44100,EN AC-47100 UNE EN 1706 standardına göre toz boyalı |
| Difüzör Malzemesi: Enjekte PC UNE-EN ISO 294-2:2019 standardına göre, UV filtresi koşullu (IK08) |
| Gövde Rengi: Metalik Siyah (RAL9017), Diğer renkler opsiyonel |
| Sızdırmazlık Contaları: Silikon köpük |
LED'ler Termal Dağılım: Finli olmayan ADC12 AL armatür gövdesi aracılığıyla, iletken sıvılar olmadan. Pasif konveksiyon dağılımı
yüksek iletkenliğe sahip Kurşunsuz lehim pastası aracılığıyla LED modülleriyle termal teması sağlayarak |
| Optik sistem: Lens optiği, PC/alu-reflektör opsiyonel |
Kaplama: Polyester toz boya, elektrostatik olarak püskürtülmüş ve fırında süblimleştirilmiş, Dayanıklı
korozyona |
| Önerilen Montaj Yüksekliği: 5 - 15 metre |
| Bakım: LED değiştirilemez, sürücü değiştirilebilir |
| Sürücü: DIP anahtarla ayarlanabilir opsiyonel güce sahip sabit akım, armatüre gömülü, önceden kablolanmış |
| Karartma Kontrolü: AÇIK-KAPALI | 1-10V karartma | DALI-2 | Zigbee |
| IP (Giriş Koruma Derecesi): IP65 |
| IK (Darbe Direnci): IK08 |
| Koruma Sınıfı: Sınıf Ⅰ |
| Kızaran Tel: 750°C (30 saniye altında) |
| Kablo Rakoru: Plastik M20x1.5 – IP68 | Plastik M25x1.5 – IP68 (opsiyonel) |

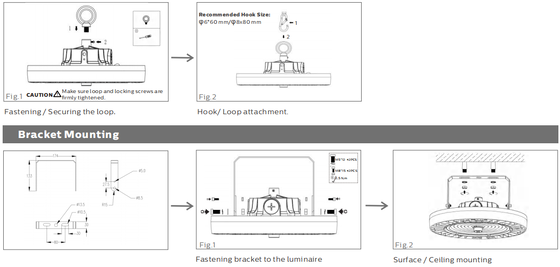

| Kurulum: Döngü Askı | Braket Montajı |

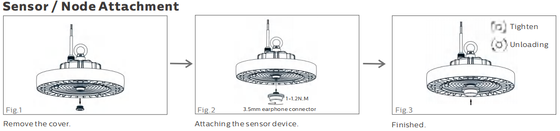

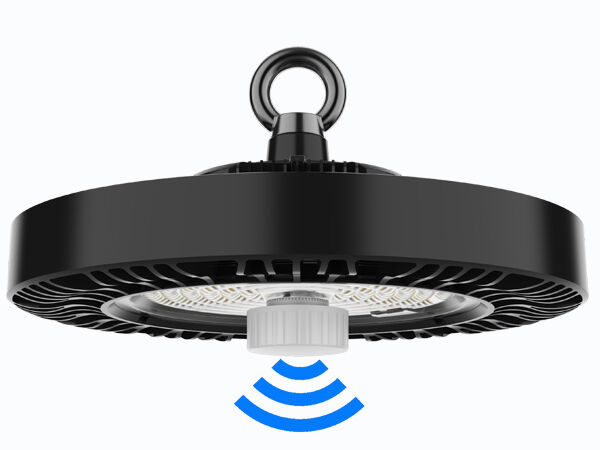

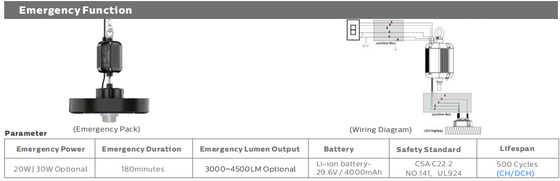

Akıllı Fonksiyon: Gün ışığı eşikli PIR Sensörü | Gün ışığı eşikli veya gün ışığı toplama özellikli Mikrodalga Sensör | Acil Durum
Yukarı doğru ışık çıkış oranı: ULOR 0 |
| Aşağı doğru ışık çıkış oranı: DLOR 100% |
| Elektrik Sistemi |
| Elektrik bağlantısı: 0.3m 3*1.0mm2 standart olarak, maks 3x2.5mm2 + 2x1.5 mm2 karartma kablosu, serbest kablo uçları, AB/AU/ABD fişli opsiyonel olarak özel uzunlukta kablo |
| Ana Voltaj: 100~277VAC/ 50/60Hz, 140-280VDC |
| Güç Faktörü (PF): ≥0.97 |
| Toplam Harmonik Bozulma (THD): <20% |
| Aşırı Gerilim Koruması: DM: 6kV,CM: 6kV,Kriter B |
| SPD (Opsiyonel): Tip 2, 10kV ve 20kA geçici aşırı gerilim koruyucusu. Hizmet ömrünün sonunda daha etkili bir koruma için termofüzyonlu ayırıcı ile seri bağlantı |
Çıkış Tipi: Non-SELV (izole edilmemiş)
Titreşim Faktörü: <1% Stroboskopik Etkilerin Algılanabilirliği (Pst) <1 |
| Stroboskopik Görselleştirme Ölçümü (SVM): <0.4 |
| Stroboskopik Etkilerin Algılanabilirliği (Pst): <1 |
| Armatür Gücü B10A B16A C10A C16A |
| 100W 6 10 11 17 |
| LSS Devre Kesiciler Üzerinden Modül 150W 4 6 6 10 |
| 200W 3 5 6 8 |
| Fotometri Sistemi |
| LED'ler: SMD2835 (1W) |
| CCT (Korelasyonlu Renk Sıcaklığı): Tek CCT (3000K | 4000K | 5000K | 5700K |6500K) |
| Üç renkli opsiyonel (seçim için 3000-4000-5000K | 3000-4500-6000K | 4000-5000-6000K) |
|
CRI (Renk Geriverim İndeksi): Standart için >80Ra (daha yüksek CRI için >90Ra mevcut)
Fotobiyolojik Güvenlik: RG0 (riskten muaf)
|
| EEC (Enerji Verimliliği Sınıfı): A++ |
| SDCM (Renk Eşleştirme Standart Sapması): <5 (SDCM |
| <3 Opsiyonel) |
| UGR (4H, 8H) : 33.9 (Enine)33.9 (Boyuna) |
|

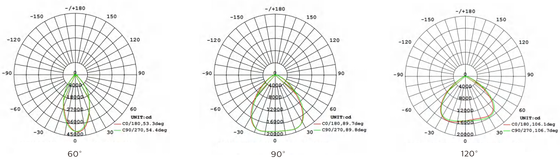

Işın Açısı: 60° | 90° | 120° Opsiyonel
Ortalama Armatür Kullanılabilir Ömrü: 61.000 saat (L80B10)
|
| Kullanım ömrü sonundaki lümen bakımı >%70 |
| Işık Verimliliği: 150LPW (PROLine) | 170LPW (PRIMELine) | 190LPW (ULTRALine) Opsiyonel |
| Nominal Güç: 100W DIP(60/80W/100W) 150W DIP(100W/120W/150W) 200W DIP(120W/150W/200W) |
| (PRO) Maks. 15.000lm Maks. 22.500lm Maks. 30.000lm |
| Teslim Edilen Lümenler |
| @ 5000K, CRl>80 (PRIME) Maks. 17.000lm Maks. 25.500lm Maks. 34.000lm |
|
(ULTRA) Maks. 19.000lm Maks. 28.500lm Maks. 38.000lm
Çalışma Koşulları
|
| Çalışma Sıcaklığı / Nem: -30~ +60°C (-22°F ~ 140°F) / %5~85 RH, yoğuşmasız |
| Depolama Sıcaklığı / Nem: -30~ +80°C (-22°F ~ 176°F) / %5~85 RH, yoğuşmasız |
| Ortalama LED Kullanılabilir Süresi L80B10: ≥100.000H |
| Nominal Ömür (Tp |
| <70°C): 100.000 saate kadar |
| Sürücü MTBF: 198.000H,MIL-HDBK-217F(25°C)Titreşime Dayanıklı: 10~500Hz,5G 12dk / 1 döngü, 72dk süreyle. Her biri X, Y, Z eksenleri boyunca |
| Akustik Gürültü: <25dB (30cm mesafe, Normal çalışma) |
| Garanti: 5 Yıl (7 yıla kadar uzatılabilir) |
| Sertifikalar |
| Küresel Sertifika: ENEC | CE | RoHS | D-mark | KEMA-KEUR Listeli, SAA | C-Tick | RCM | CB | ETL/CETL | DLC Premium |
| Güvenlik Direktifleri: EN 60598-1 | EN 60598-2-3 | EN 62493 | IEC 62471 |
| EMC Direktifleri: EN 55015 | EN 61547 | EN 61000-3-2 | EN 61000-3-3 | EN 61347-2-13 | EN 61347-1 | EN 62384 |
| Diğer Direktifler: IEC 62262 | EN 13032-4 | EN 62717 | EN 6272-1 | EN6272-2-1 | EN 61643-11 |
| * Işık akısı toleransı, Güç toleransı ve renk sıcaklığı toleransı ±%5, 5000K ve CRl>80. |
| * Aydınlatma ışını, ışık yoğunluğu dağılımı ve ışık verimliliği, EN13032 norm serisi ve LM-79 normu için EN ISO 17025:2005 normuna uygun olarak incelenmiştir. |
* Güncel ürün bilgileri ve genel garanti koşulları web sitemizde www.DUALRAYS.com adresinde mevcuttur.
* Bireysel endeksler için ışık akıları ve güçler hakkındaki ayrıntılı bilgiler ürün veri sayfasında belirtilmiştir.
* LED gruplaması nedeniyle değerler değişebilir.
* Veri sayfasındaki parametreler Ta=25°C için verilmiştir, 4000K/80Ra'ya dayanmaktadır, %70Ra ile %10 daha yüksek verimlilik
1. Önce armatürün gücünü kapatın.
2. IP65 kapağını elle dikkatlice çıkarın.
3. Kaydırmalı anahtarı elle istenen ayara getirin - Herhangi bir metal alet KULLANMAYIN.
4. IP65 kapağını yerine takın.
5. Armatürün gücünü açın.
Gücü kapatın, AC kablosunu bağlayın.
Karartma bağlantısı (Karartılabilir sürücü ile)
1.0-10V karartma ile uyumludur.
2.Yukarıdaki şemaya göre kabloları bağlayın.
Güç/W İç Kutu Dış Karton Adet/Koli Birim Ağırlık Koli Ağırlık
100 295x115x298mm 615x308x320mm 5 ADET 2.2Kg 13.9Kg
| 150 295x115x298mm 615x308x320mm 5 ADET 2.4Kg 14.2Kg |
| 150 295x115x298mm 615x308x320mm 5 ADET 2.6Kg 14.6Kg |
| Kurulumdan önce lütfen aşağıdaki tüm talimatları okuyun: |
| * Elektrik çarpmasını önlemek için kurulumdan önce güç kaynağının kapalı olduğundan emin olun. |
* Lamba, Ulusal Elektrik Yasası ve ilgili yerel yönetmeliklere uygun olarak yetkili bir elektrikçi veya teknisyen tarafından kurulmalı ve çalıştırılmalıdır.
* Lambayı paketinden çıkarın ve dikkatlice inceleyin, herhangi bir hasarı bildirin ve ürünün herhangi bir parçasının nakliye sırasında hasar görmesi durumunda tüm paketleme malzemelerini saklayın.
* Lamba hasarlıysa, kullanmayın!
Beyan:
LED armatürün Uluslararası Standardına göre, DUALRAYS burada DUALRAYS LED Yüksek Tavan Lambası (UFO Yüksek Tavan) serisi ürünlerinin yalnızca iç veya yarı dış mekan nötr ortamlarda uygulanmasına izin verildiğini resmi olarak beyan eder. Bu arada DUALRAYS ürünler için tam garanti vermektedir.
Yüksek/düşük sıcaklık, yüksek nem, yüksek tuzluluk, yüksek amonyak vb. gibi herhangi bir ciddi ortam uygulaması, üreticiden resmi onay alınmadan izin verilmez. Yanlış uygulama olması durumunda garanti politikası artık garanti edilmez.
*
