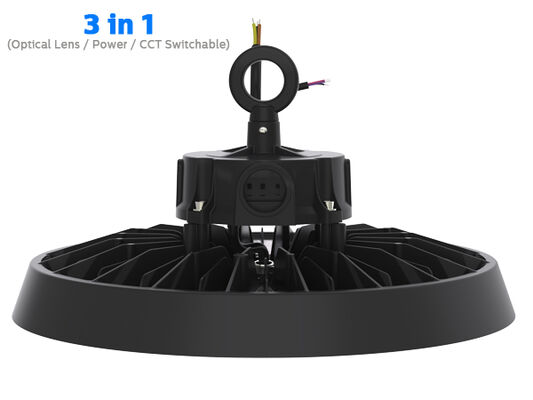

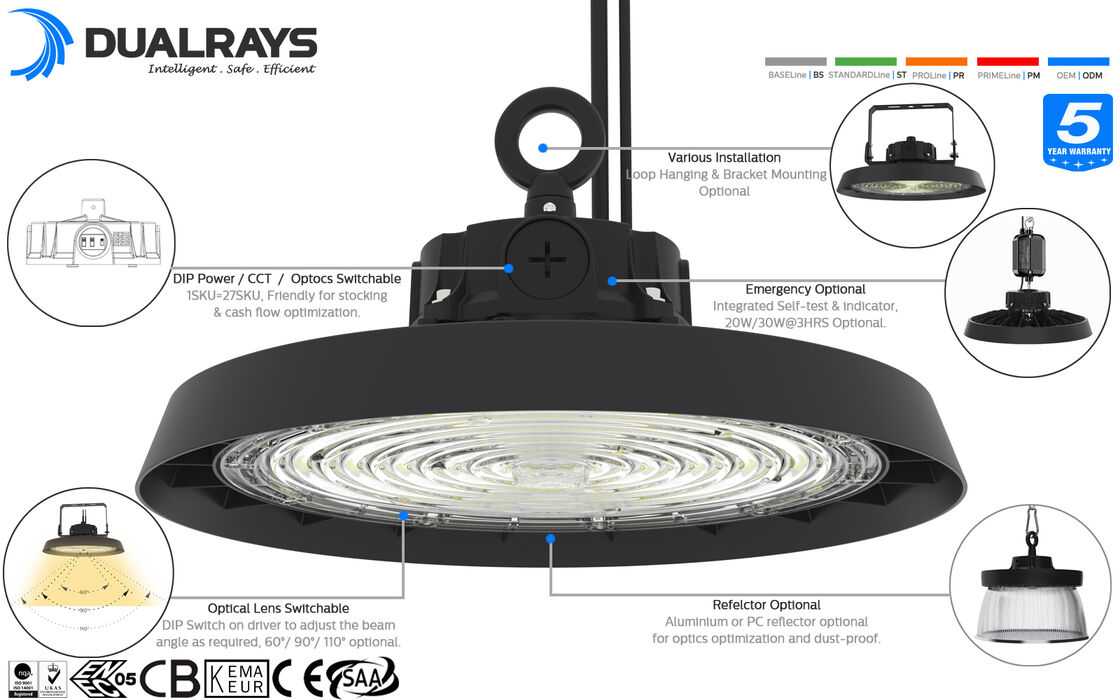

* ADC12 Döküm Alüminyum, Entegre Kalıplama, Mükemmel Isı İletkenliği;
* SAN'AN / LUMILEDS Yüksek Parlaklıkta SMD2835 LED'ler, DUALRAYS Kendi Geliştirdiği Sürücü veya SOSEN / Sürücü Opsiyonel;
* IP65 / IK08 Koruması;
* 60°/90°/120° ışın açısı opsiyonel;
* Korozyona Dayanıklı Toz Boyalı Yüzey;
* Çoklu Kurulumlar: Halkalı Asma, Tavan Montajı, Duvar Montajı;
* Çeşitli akıllı kontrol: 1-10V, Hareket sensörü, Gün Işığı sensörü, Zigbee ve Acil Durum;
* 3 CCT opsiyonel (A: 3000-4000-5000K; B: 3000-4500-6000K; C: 4000-5000-6000K);
* DIP Anahtarlı Güç Standart Olarak (100%-80%-60%);
* DIP Anahtarlı Optik Lens (60°/90°/110°) Opsiyonel (200W PROLine Versiyonu);
* UV veya IR içermez ve tamamen cıva içermez;
* L80/B10 @ 65.000s;
* Özel projeler için özelleştirme desteklenir;
Seçenekler:
> Sürücü: Meanwell//SOSEN.
> 3 CCT opsiyonel;
> DIP Anahtarlı Güç (100%-80%-60%);
> DIP Anahtarlı Optik Lens (60°/90°/110°) Opsiyonel (200W PROLine Versiyonu)
> Kontroller ve Kısma: 1-10V, Hareket sensörü, Gün Işığı sensörü, Zigbee ve Acil Durum;
> Reflektör : Kapaklı / Kapaksız PC reflektör. Boru montajı.
> Kurulum: Halkalı Asma, Tavan Montajı, Duvar Montajı;
> Geleneksel HID veya MH ışık kaynağı için yedek;
> Fabrika salonları ve üretim alanları;
> Depolar ve lojistik salonları;
> Hırdavatçılar ve büyük mağazalar;
> Stadyumlar ve diğer spor tesisleri;
> Geleneksel lamba değişimi;

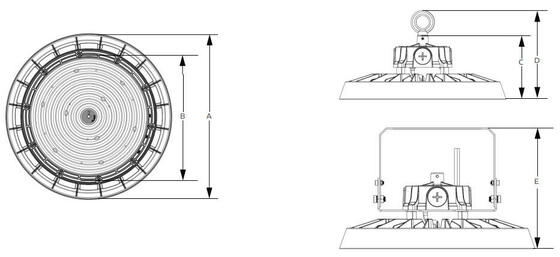

| Güç/W Boyut A / mm Boyut B / mm Boyut C / mm Boyut D / mm Boyut E / mm |
| 100 φ250 φ184 125 180 205 |
| 150 φ290 φ226 125 180 205 |
| 200 φ330 φ265 125 180 205 |
| 240 φ360 φ300 125 184 205 |
| 300 φ360 φ300 125 184 205 |
| Genel Sistem |
Gövde Malzemesi: Yüksek basınçlı döküm ADC12 alüminyum EN AC-43000, EN AC-43100, EN AC-43400, EN
AC-44100,EN AC-47100 UNE EN 1706 standardına göre toz boyalı |
| Difüzör Malzemesi: UNE-EN ISO 294-2:2019 standardına göre enjekte edilmiş PC, UV filtresi koşullu (IK08) |
| Gövde Rengi: Metalik Siyah (RAL9017), Diğer renkler opsiyonel |
| Sızdırmazlık Contaları: Silikon köpük |
LED'lerin Isı Dağılımı: İletken sıvı olmadan, finsiz ADC12 AL armatür gövdesi aracılığıyla. Pasif konveksiyon dağılımı
LED modülleriyle yüksek iletkenlikli kurşunsuz lehim pastası aracılığıyla termal temas sağlanması |
| Optik sistem: Lens optiği, PC/alu-reflektör opsiyonel |
| Yüzey İşlemi: Polyester toz boya kaplama, elektrostatik olarak püskürtülmüş ve fırında süblime edilmiş, korozyona dayanıklı |
| Önerilen Montaj Yüksekliği: 5 - 15 metre |
| Bakım: LED değiştirilemez, sürücü değiştirilebilir |
| Sürücü: DIP anahtarı ile ayarlanabilir güç opsiyonlu sabit akım, armatüre gömülü, önceden kablolanmış |
| Kısma Kontrolü: AÇIK-KAPALI | 1-10V kısma | DALI-2 | Zigbee |
| IP (Giriş Koruması Derecesi): IP65 |
| IK (Darbe Dayanımı): IK08 |
| Koruma Sınıfı: Sınıf Ⅰ |
| Kızdırma Teli: 750°C (30 saniye altında) |
| Kablo Rakoru: Plastik M20x1.5 – IP68 | Plastik M25x1.5 – IP68 (opsiyonel) |
| Kurulum: Halkalı Asma | Braket Montajı |

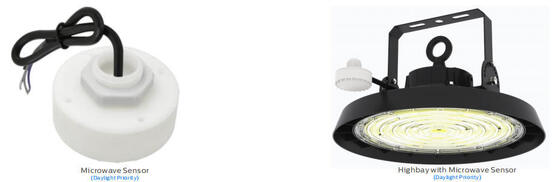

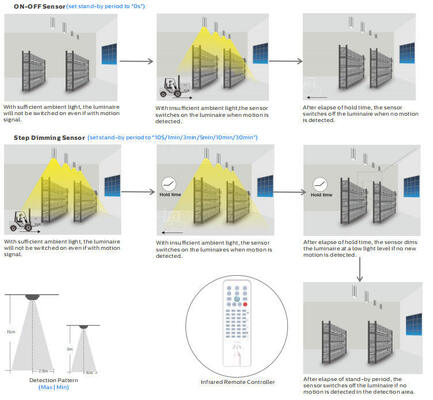

| Akıllı Fonksiyon: Gün ışığı eşikli PIR Sensörü| Gün ışığı eşikli veya gün ışığı toplama özellikli Mikrodalga Sensör| Acil Durum |
| Yukarı yönlü ışık çıkış oranı: ULOR 0 |
| Aşağı yönlü ışık çıkış oranı: DLOR 100% |
| Elektrik Sistemi |
| Elektrik bağlantısı: Standart olarak 0,3m 3*1,0mm2, maks. 3x2,5mm2 + 2x1,5 mm2 kısma kablosu, serbest kablo uçları, AB/AU/ABD fişi için özel uzunlukta kablo |
| Ana Gerilim: 100~277VAC/ 50/60Hz, 140-280VDC |
| Güç Faktörü (PF): ≥0,97 |
| Toplam Harmonik Bozulma (THD): ＜%20 |
| Aşırı Gerilim Koruması: DM: 6kV,CM: 6kV, Kriter B |
SPD (Opsiyonel): Tip 2, 10kV ve 20kA geçici aşırı gerilim koruyucu. Hizmet ömrünün sonunda daha etkili bir koruma için termofizyonlu seri bağlantı
kesici |
| Çıkış Tipi: Non-SELV(izole edilmemiş) |
| Titreşim Faktörü: ＜%1 Stroboskopik Etkilerin Algılanabilirliği (Pst) ＜1 |
| Stroboskopik Görünürlük Ölçümü (SVM): ＜0,4 |
| Stroboskopik Etkilerin Algılanabilirliği (Pst): ＜1 |
| Armatür Gücü B10A B16A C10A C16A |
| 100W 6 10 11 17 |
| LSS Devre Kesiciler aracılığıyla Modül 150W 4 6 6 10 |
| 200W 3 5 6 8 |
| 240W 3 4 5 7 |
| 300W 2 3 4 6 |
| Fotometri Sistemi |
| LED'ler: SMD2835 (1W) |
|
CCT (İlişkili Renk Sıcaklığı): Tek CCT (3000K | 4000K | 5000K | 5700K |6500K)
3CCT opsiyonel (3000-4000-5000K | 3000-4500-6000K | 4000-5000-6000K)
|
| CRI (Renk Oluşturma İndeksi): Standart için >80Ra (>90Ra daha yüksek CRI için mevcuttur) |
| Fotobiyolojik Güvenlik: RG0 (riskten muaf) |
| EEC (Enerji Verimliliği Sınıfı): A++ |
| SDCM (Renk Eşleşmesinin Standart Sapması): ＜5 (SDCM<3 Opsiyonel) |
|
UGR (4H, 8H) : 33,9 (Çapraz)
33,9 (Boyuna)
|

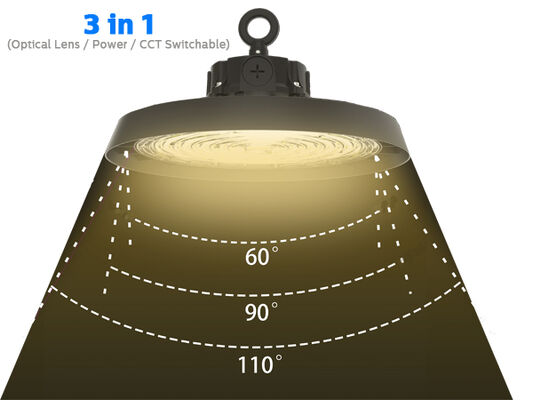

| Işın Açısı: 60° | 90° | 120° Opsiyonel |
| Ortalama Armatür Kullanım Ömrü: 65.000 saat (L80B10) |
| e.o.l.'de Işık Akısı Koruması >%70 |
| Işık Verimliliği: 150LPW (PROLine) | 170LPW (PRIMELine) | 190LPW (ULTRALine) Opsiyonel |
| Nominal Güç: 100W DIP(60/80W/100W) 150W DIP(100W/120W/150W) 200W DIP(120W/150W/200W) 240W DIP(150W/200W/240W) 300W DIP(180W/240W/300W) |
| (PRO) Maks. 15.000lm Maks. 22.500lm Maks. 30.000lm Maks. 36.000lm Maks. 45.000lm |
|
Verilen Lümen
@ 5000K, CRl>80 (PRIME) Maks. 17.000lm Maks. 25.500lm Maks. 34.000lm Maks. 40.800lm Maks. 51.000lm
|
| (ULTRA) Maks. 19.000lm Maks. 28.500lm Maks. 38.000lm Maks. 45.600lm Maks. 57.000lm |
| Çalışma Koşulu |
| Çalışma Sıcaklığı / Nem: -30~ +60℃ (-22°F ~ 140°F) / %5~85 RH, yoğunlaşmamış |
| Depolama Sıcaklığı / Nem: -30~ +80℃ (-22°F ~ 176°F) / %5~85 RH, yoğunlaşmamış |
| Ortalama LED Kullanım Süresi L80B10: ≥100.000S |
| Nominal Ömür (Tp <70℃): 100.000S'ye kadar |
| Sürücü MTBF'si: 198.000S,MIL-HDBK-217F(25℃) |
| Titreşim Direnci: 10~500Hz,5G 12dk / 1 döngü, 72dk boyunca. X,Y,Z eksenleri boyunca her biri |
| Akustik Gürültü: ＜25dB (30cm mesafe, Normal çalışma) |
| Garanti: 5 Yıl (7 yıla kadar uzatılabilir) |
| Sertifikalar |
| Global Sertifika: ENEC | CE | RoHS | D-mark | KEMA-KEUR Listelenmiş, SAA | C-Tick | RCM | CB | ETL/CETL | DLC Premium |
| Güvenlik Direktifleri: EN 60598-1 | EN 60598-2-3 | EN 62493 | IEC 62471 |
| EMC Direktifleri: EN 55015 | EN 61547 | EN 61000-3-2 | EN 61000-3-3 | EN 61347-2-13 | EN 61347-1 | EN 62384 |
| Diğer Direktifler: IEC 62262 | EN 13032-4 | EN 62717 | EN 6272-1 | EN6272-2-1 | EN 61643-11 |
* Işık akısı toleransı, Güç toleransı ve renk sıcaklığı toleransı ±%5, 5000K ve CRl>80.
* Aydınlatma ışını, ışık yoğunluğu dağılımı ve ışık verimliliği, EN13032 norm serisi ve LM-79 normu için EN ISO 17025:2005 normuna uygun olarak incelenmiştir.
* Güncel ürün bilgileri ve genel garanti koşulları web sitemizde mevcuttur www.DUALRAYS.com
* Tek tek endeksler için ışık akıları ve güçler hakkında ayrıntılı bilgiler ürün veri sayfasında belirtilmiştir.
* Değerler, LED binning nedeniyle değişebilir.
* Veri sayfasındaki parametreler Ta=25°C için verilmiştir, 4000K/80Ra'ya göre, 70Ra ile %10 daha yüksek verimlilik

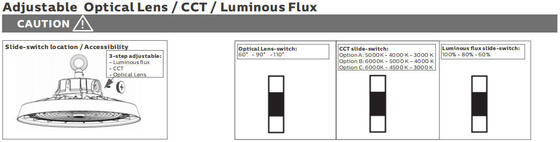

1. Önce armatürün GÜCÜNÜ KAPATIN.
2. IP65 kapağını elle dikkatlice çıkarın.
3. Sürgü anahtarını elle istenen ayara getirin - HİÇBİR metal alet KULLANMAYIN.
4. IP65 kapağını yerine takın.
5. Armatürün GÜCÜNÜ AÇIN.
Montajdan braketi çıkarın. Braketi yüksek tavan üzerine vida sürücüsü ile sabitleyin, Bitti.
braketin yan tarafı ve sürücüye 3 tel bağlayın. Mikrodalga sensörünü diğerine bağlayın
paket.
Gücü kapatın, AC kablosunu bağlayın.
Kısma bağlantısı (Kısılabilen sürücü ile)
1.0-10V kısma ile uyumlu.
2. Kabloları yukarıdaki şemaya göre bağlayın.
| Güç/W İç Kutu Dış Karton ADET”/CTN Birim N.W G.W/Karton |
| 100 270x270x150mm 790x283x292mm 5 ADET 2,4Kg 14,2Kg |
| 150 310x310x150mm 790x323x332mm 5 ADET 2,6Kg 15,6Kg |
| 200 350x350x150mm 790x363x372mm 5 ADET 2,8Kg 16,9Kg |
| 240 380x380x150mm 790x393x402mm 5 ADET 3,1Kg 18,2Kg |
| 300 380x380x150mm 790x393x402mm 5 ADET 3,2Kg 18,6Kg |
Lütfen kurulumdan önce aşağıdaki tüm talimatları okuyun:
* Elektrik çarpmasını önlemek için, kurulumdan önce güç kaynağının kapalı olduğundan emin olun.
* Lamba, Ulusal Elektrik Yasası ve ilgili yerel kodlara uygun olarak kalifiye bir elektrikçi veya teknisyen tarafından kurulmalı ve çalıştırılmalıdır.
* Lambayı dikkatlice açın ve inceleyin, herhangi bir hasarı bildirin ve ürünün herhangi bir kısmı taşıma sırasında hasar gördüyse tüm ambalaj malzemelerini saklayın.
* Lamba hasar görmüşse, kullanmayın!
Beyan:
Uluslararası LED armatür standardına göre, burada DUALRAYS, DUALRAYS LED Yüksek Tavan Işığı (UFO Yüksek Tavan) serisi ürünlerinin yalnızca iç veya yarı dış mekan nötr ortamlarda uygulanmasına izin verildiğini resmi olarak beyan eder. Bu arada DUALRAYS, ürünler için tam garanti vaat ediyor.
Yüksek/düşük sıcaklık, yüksek nem, yüksek tuzluluk, yüksek amonyak vb. dahil olmak üzere herhangi bir ciddi ortam uygulamasına, üreticiden resmi onay alınmadan izin verilmez. Herhangi bir yanlış uygulama meydana gelirse, garanti politikası artık garanti edilmez.
* Profesyonel ekip: >15 yıllık deneyim, kendi fabrikası, >10 mühendis ekibi, güçlü üretim kapasitesi ve QC yönetim sistemi, hem kaliteli ürün hem de hizmet sunar;
* Güvenilir marka: Avrupa müşterileriyle istikrarlı ve uzun vadeli işbirliği kurdu, yüksek övgü ve güven kazandı ve daha iyi hizmet için Hollanda'da depoya sahip;
* DIALux simülasyonu sağlayın: Uygulamalarınızın parametrelerini, mesafe, yükseklik, genişlik vb. gibi bize gönderin, mühendis ekibimiz talebinize göre simülasyon yapacak ve size en iyi ürünü önerecektir;
* Tüm LED armatürlerimiz CE, RoHS standardına uygundur. Önde gelen ürünler için TUV, ENEC, VDE, SAA,C-Tick, LM79,LM80 listelenmiştir.
