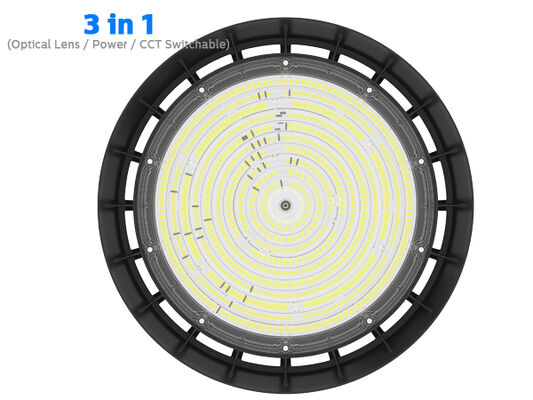

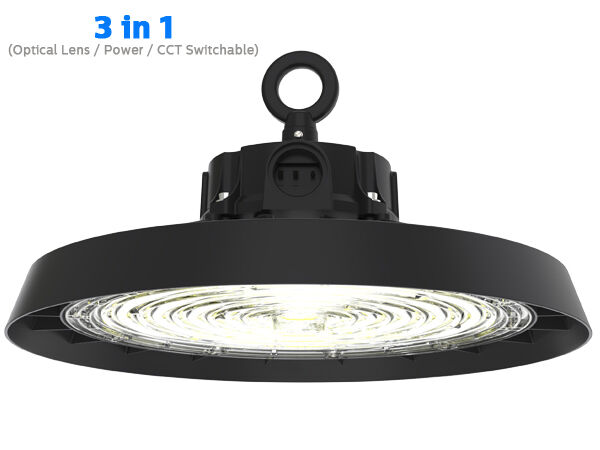

* ADC12 Döküm Al, Entegre Kalıp Dövme, Mükemmel Termal İletkenlik;
* SAN'AN / LUMILEDS Yüksek Parlaklık SMD2835 LED'ler, DUALRAYS Kendi Geliştirdiği Sürücü veya SOSEN / Sürücü Opsiyonel;
* IP65 / IK08 Koruma;
* 60°/90°/120° ışın açısı opsiyonel;
* Korozyona Dayanıklı Toz Boya Kaplama;
Tüm LED armatürlerimiz CE, RoHS standardına uygundur. Çoklu Kurulumlar: Döngü Askısı, Tavan Montajı, Duvar Montajı;

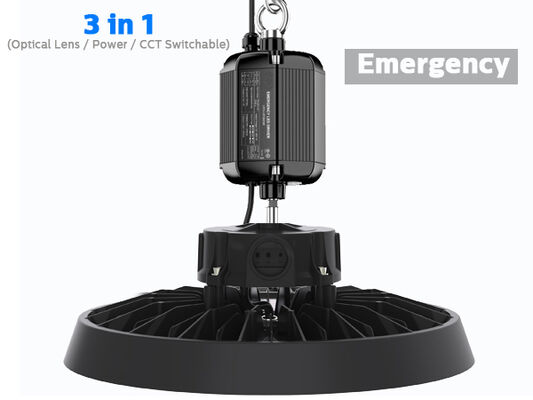

* Çeşitli akıllı kontroller: 1-10V, Hareket sensörü, Gün ışığı sensörü, Zigbee ve Acil Durum;
* 3 CCT opsiyonel (A: 3000-4000-5000K; B: 3000-4500-6000K; C: 4000-5000-6000K);
* Standart olarak DIP Anahtarlı Güç (100%-80%-60%);
* DIP Anahtarlı Optik Lens (60°/90°/110°) Opsiyonel(200W PROLine Versiyonu);
* UV veya IR yok ve tamamen cıvasız;
* L80/B10 @ 65.000 saat;
* Özel projeler için özelleştirilmiş destek;
Seçenekler:
> Sürücü: Meanwell//SOSEN.
> 3 CCT opsiyonel;
> DIP Anahtarlı Güç (100%-80%-60%);
> DIP Anahtarlı Optik Lens (60°/90°/110°) Opsiyonel(200W PROLine Versiyonu)
> Kontroller ve Dimleme: 1-10V, Hareket sensörü, Gün ışığı sensörü, Zigbee ve Acil Durum;
> Reflektör: Kapaklı / kapaksız PC reflektör. Boru montajı.
> Kurulum: Döngü Askısı, Tavan Montajı, Duvar Montajı;
> Geleneksel HID veya MH ışık kaynağı için yedek;

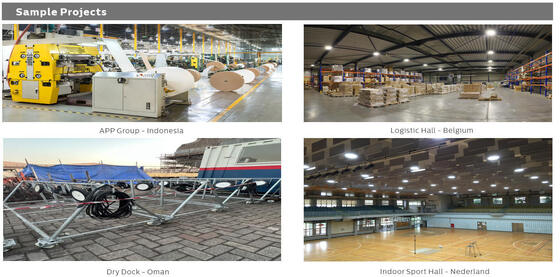

> Fabrika salonları ve üretim alanları;
> Depolar ve lojistik salonları;
> Yapı marketler ve büyük mağazalar;
> Stadyumlar ve diğer spor tesisleri;
> Geleneksel lamba değişimi;

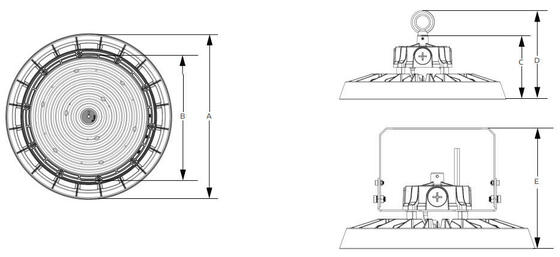

| Güç/W Boyut A / mm Boyut B / mm Boyut C / mm Boyut D / mm Boyut E / mm |
| 100 φ250 φ184 125 180 205 |
| 150 φ290 φ226 125 180 205 |
| 200 φ330 φ265 125 180 205 |
| 240 φ360 φ300 125 184 205 |
| 300 φ360 φ300 125 184 205 |
| Genel Sistem |
Gövde Malzemesi: Yüksek basınçlı döküm ADC12 alüminyum EN AC-43000, EN AC-43100, EN AC-43400, EN
AC-44100,EN AC-47100 UNE EN 1706 standardına göre toz boyalı |
| Difüzör Malzemesi: UNE-EN ISO 294-2:2019 standardına göre enjekte edilmiş PC, UV filtresi koşullu(IK08) |
| Gövde Rengi: Metalik Siyah (RAL9017), Diğer renkler opsiyonel |
| Sızdırmazlık Contaları: Silikon köpük |
LED'ler Termal Dağılım: Kanatsız ADC12 AL armatür gövdesi aracılığıyla, iletken sıvılar olmadan. Pasif konveksiyon dağılımı
yüksek iletkenlikli Kurşunsuz lehim pastası ile LED modülleriyle termal teması sağlayarak |
| Optik sistem: Lens optiği, PC/alu-reflektör opsiyonel |
| Kaplama: Polyester toz boya kaplama, elektrostatik olarak püskürtülmüş ve fırında süblimleştirilmiş, Korozyona dayanıklı |
| Önerilen Montaj Yüksekliği: 5 - 15 metre |
| Bakım: LED değiştirilemez, sürücü değiştirilebilir |
| Sürücü: DIP anahtarı ile ayarlanabilir opsiyonel güçte sabit akım, armatür içine gömülü, önceden kablolanmış |
| Dimleme Kontrolü: AÇIK-KAPALI | 1-10V dimleme | DALI-2 | Zigbee |
| IP (Giriş Koruma Derecesi): IP65 |
| IK (Darbe Direnci): IK08 |
| Koruma Sınıfı: Sınıf Ⅰ |
| Kızaran Tel: 750°C (30 saniye altında) |
| Kablo Glandı: Plastik M20x1.5 – IP68 | Plastik M25x1.5 – IP68 (opsiyonel) |
| Kurulum: Döngü Askısı | Braket Montajı |

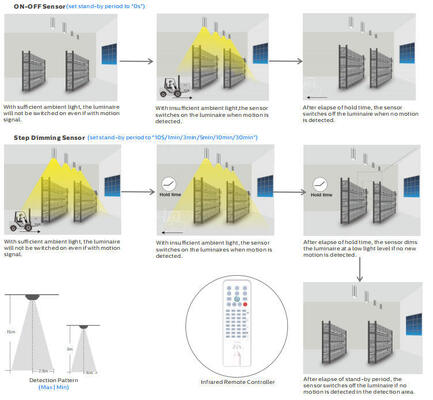

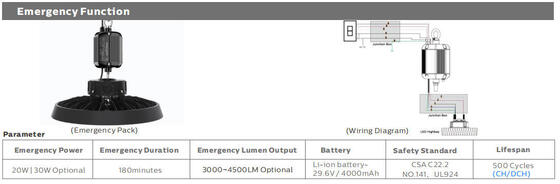

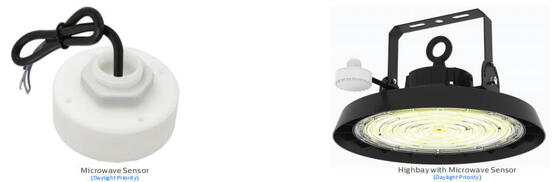

| Akıllı Fonksiyon: Gün ışığı eşikli PIR Sensörü | Gün ışığı eşikli veya gün ışığı toplama özellikli Mikrodalga Sensör | Acil Durum |
| Yukarı doğru ışık çıkış oranı: ULOR 0 |
| Aşağı doğru ışık çıkış oranı: DLOR 100% |
| Elektrik Sistemi |
| Elektrik bağlantısı: Standart olarak 0.3m 3*1.0mm2, maks 3x2.5mm2 + 2x1.5 mm2 dimleme kablosu, serbest kablo uçları, opsiyonel olarak AB/AU/ABD fişli özel uzunlukta kablo |
| Ana Voltaj: 100~277VAC/ 50/60Hz, 140-280VDC |
| Güç Faktörü (PF): ≥0.97 |
| Toplam Harmonik Bozulma (THD): <20% |
| Aşırı Gerilim Koruması: DM: 6kV,CM: 6kV,Kriter B |
SPD (Opsiyonel): Tip 2, 10kV ve 20kA geçici aşırı gerilim koruyucusu. Hizmet ömrünün sonunda daha etkili bir koruma için termofüzyonlu ayırıcı ile seri bağlantı
Çıkış Tipi: Non-SELV(izole edilmemiş) |
| Titreşim Faktörü: <1% Stroboskopik Etkilerin Algılanabilirliği (Pst) <1 |
| Stroboskopik Görselleştirme Ölçümü (SVM): <0.4 |
| Stroboskopik Etkilerin Algılanabilirliği (Pst): <1 |
| Armatür Gücü B10A B16A C10A C16A |
| 100W 6 10 11 17 |
| Modül LSS Devre Kesiciler Aracılığıyla 150W 4 6 6 10 |
| 200W 3 5 6 8 |
| 240W 3 4 5 7 |
| 300W 2 3 4 6 |
| Fotometri Sistemi |
| LED'ler: SMD2835 (1W) |
| CCT (Korelasyonlu Renk Sıcaklığı): Tek CCT (3000K | 4000K | 5000K | 5700K |6500K) |
|
3CCT opsiyonel (3000-4000-5000K | 3000-4500-6000K | 4000-5000-6000K seçim için)
CRI (Renk İşleme İndeksi): Standart için >80Ra (>90Ra daha yüksek CRI için mevcut)
|
| Fotobiyolojik Güvenlik: RG0 (riskten muaf) |
| EEC (Enerji Verimliliği Sınıfı): A++ |
| SDCM (Renk Eşleştirme Standart Sapması): <5 (SDCM |
| <3 Opsiyonel)UGR (4H, 8H) : 33.9 (Enine) |
|
33.9 (Boyuna)

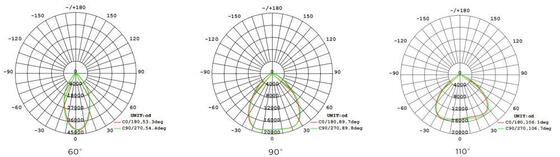

Işın Açısı: 60° | 90° | 120° Opsiyonel
|
| Ortalama Armatür Kullanım Ömrü: 65.000 saat (L80B10) |
| Kullanım ömrü sonundaki lümen bakımı >70% |
| Işık Verimliliği: 150LPW (PROLine) | 170LPW (PRIMELine) | 190LPW (ULTRALine) Opsiyonel |
| Nominal Güç: 100W DIP(60/80W/100W) 150W DIP(100W/120W/150W) 200W DIP(120W/150W/200W) 240W DIP(150W/200W/240W) 300W DIP(180W/240W/300W) |
| (PRO) Maks. 15.000lm Maks. 22.500lm Maks. 30.000lm |
| Maks. 36.000lm Maks. 45.000lm Teslim Edilen Lümenler |
|
@ 5000K, CRl>80 (PRIME) Maks. 17.000lm Maks. 25.500lm Maks. 34.000lm
Maks. 40.800lm Maks. 51.000lm(ULTRA) Maks. 19.000lm Maks. 28.500lm Maks. 38.000lm
|
| Maks. 45.600lm Maks. 57.000lmÇalışma Koşulları |
| Çalışma Sıcaklığı / Nem: -30~ +60℃ (-22°F ~ 140°F) / %5-85 RH, yoğuşmasız |
| Depolama Sıcaklığı / Nem: -30~ +80℃ (-22°F ~ 176°F) / %5-85 RH, yoğuşmasız |
| Ortalama LED Kullanım Süresi L80B10: ≥100.000H |
| Nominal Ömür (Tp |
| <70℃): 100.000 saate kadarSürücü MTBF: 198.000H,MIL-HDBK-217F(25℃) |
| Titreşime Dayanıklı: 10~500Hz,5G 12dk / 1 döngü, 72dk süreyle. Her biri X, Y, Z eksenleri boyunca |
| Akustik Gürültü: <25dB (30cm mesafe, Normal çalışma) |
| Garanti: 5 Yıl (7 yıla kadar uzatılabilir) |
| Sertifikalar |
| Küresel Sertifika: ENEC | CE | RoHS | D-mark | KEMA-KEUR Listeli, SAA | C-Tick | RCM | CB | ETL/CETL | DLC Premium |
| Güvenlik Direktifleri: EN 60598-1 | EN 60598-2-3 | EN 62493 | IEC 62471 |
| EMC Direktifleri: EN 55015 | EN 61547 | EN 61000-3-2 | EN 61000-3-3 | EN 61347-2-13 | EN 61347-1 | EN 62384 |
| Diğer Direktifler: IEC 62262 | EN 13032-4 | EN 62717 | EN 6272-1 | EN6272-2-1 | EN 61643-11 |
| * Işık akısı toleransı, Güç toleransı ve renk sıcaklığı toleransı ±%5, 5000K ve CRl>80. |
* Aydınlatma ışını, ışık yoğunluğu dağılımı ve ışık verimliliği, EN13032 norm serisi ve LM-79 normu için EN ISO 17025:2005 normuna uygun olarak incelenmiştir.
* Güncel ürün bilgileri ve genel garanti koşulları web sitemizde www.DUALRAYS.com adresinde mevcuttur.
* Bireysel endeksler için ışık akıları ve güçler hakkındaki ayrıntılı bilgiler ürün veri sayfasında belirtilmiştir.
* Değerler LED binning nedeniyle değişebilir.
* Veri sayfasındaki parametreler Ta=25°C için verilmiştir, 4000K/80Ra'ya dayanmaktadır, %70Ra ile %10 daha yüksek verimlilik

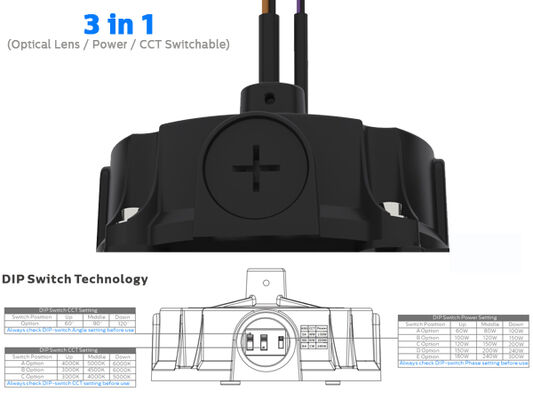

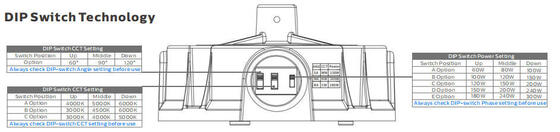

1. Öncelikle armatürün gücünü kapatın.
2. IP65 kapağını elle dikkatlice çıkarın.
3. Kaydırma anahtarını elle istenen ayara getirin - Herhangi bir metal alet KULLANMAYIN.
4. IP65 kapağını yerine takın.
5. Armatürün gücünü açın.
Kurulum için braketi alın Braketi vidalı tornavida ile yüksek tavana sabitleyin, tamamlandı.
braketin yan tarafına ve kablolama 3 kabloyu sürücüye bağlayın. mikrodalga sensörü diğer tarafa bağlayın
paket.
Gücü kapatın, AC kablosunu bağlayın.
Dimleme bağlantısı (Dim edilebilir sürücü ile)
1.0-10V dimleme ile uyumludur.
2.Yukarıdaki şemaya göre kabloları bağlayın.

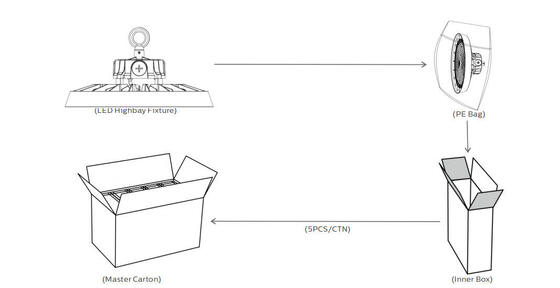

Güç/W İç Kutu Dış Karton Adet/CTN Birim Ağırlığı G.Ağırlığı/Karton
| 100 270x270x150mm 790x283x292mm 5ADET 2.4Kg 14.2Kg |
| 150 310x310x150mm 790x323x332mm 5ADET 2.6Kg 15.6Kg |
| 200 350x350x150mm 790x363x372mm 5ADET 2.8Kg 16.9Kg |
| 240 380x380x150mm 790x393x402mm 5ADET 3.1Kg 18.2Kg |
| 300 380x380x150mm 790x393x402mm 5ADET 3.2Kg 18.6Kg |
| Kurulumdan önce aşağıdaki talimatların tamamını okuyun: |
* Elektrik çarpmasını önlemek için kurulumdan önce güç kaynağının kapalı olduğundan emin olun.
* Lamba, Ulusal Elektrik Yasası ve ilgili yerel yasalara uygun olarak yetkili bir elektrikçi veya teknisyen tarafından kurulmalı ve çalıştırılmalıdır.
* Lambayı paketinden çıkarın ve dikkatlice inceleyin, herhangi bir hasarı bildirin ve ürünün herhangi bir parçasının nakliye sırasında hasar görmesi durumunda tüm ambalaj malzemelerini saklayın.
* Lamba hasarlıysa, kullanmayın!
Beyan:
LED armatürünün Uluslararası Standardına göre, DUALRAYS burada DUALRAYS LED Yüksek Tavan Lambası (UFO Yüksek Tavan) serisi ürünlerinin yalnızca iç veya yarı dış mekan nötr ortamlarda kullanılmasına izin verildiğini resmi olarak beyan eder. Bu arada DUALRAYS ürünler için tam garanti vermektedir.
Yüksek/düşük sıcaklık, yüksek nem, yüksek tuzluluk, yüksek amonyak vb. içeren herhangi bir ciddi ortam uygulamasına, üreticiden resmi onay alınmadan izin verilmez. Yanlış uygulama olması durumunda garanti politikası artık garanti edilmeyecektir.
*
