* Yüksek Parlaklık SAN'AN SMD2835 LED'ler, TRIDONIC/ SELV olmayan Yüksek PF Titreşimsiz Sürücü DIP Anahtarı Güç Ayarı İsteğe Bağlı;;

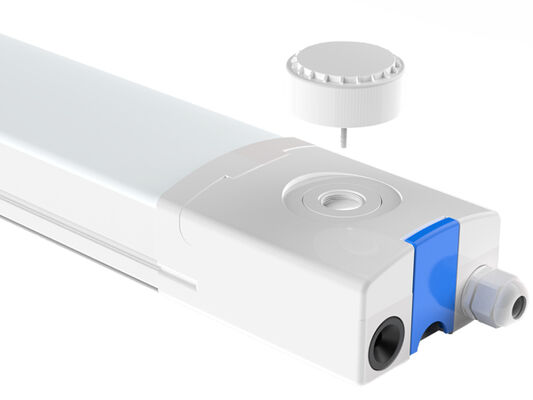

* Hareket Sensörü ve Acil Durum İçin Hazır, Tak ve Çalıştır Sensör ve Acil Durum;

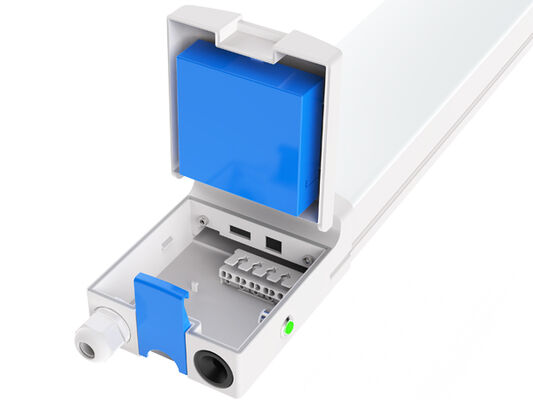

* Toka Tasarımı Uç kapağı, kablolama için hızlı ve kullanışlı açma ve yeniden kilitleme, verimliliği büyük ölçüde artırır ve işçilik maliyetinden tasarruf sağlar;;
* IP65 / IK10 Koruması;
* 120° ışın açısı;
* Tek veya Çift Kablo Bağlantısı İsteğe Bağlı;
* Çoklu Kurulumlar: Askı, Duvara Montaj;
* Çeşitli akıllı kontrol: 1-10V, DALI, Hareket sensörü, Gün ışığı sensörü, Zigbee ve Acil Durum ;
* 3 CCT isteğe bağlı (A: 3000-4000-5000K; B: 3000-4500-6000K; C: 4000-5000-6000K);
* Tek Faz (L/N/E) veya Üç Faz (L1/L2/L3/N/FG) İsteğe Bağlı;
* UV veya IR yok ve tamamen cıva içermez;
* L80/B10 @ 61.000s;

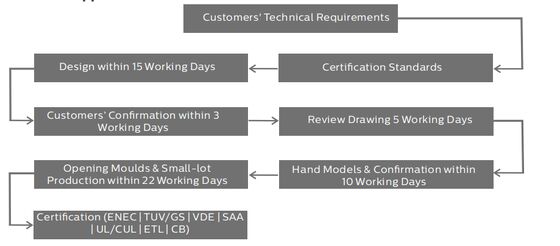

* Özel projeler için özelleştirilmiş destek;
Seçenekler:
> Sürücü: / TRIDONIC /BOKE Non-SELV sürücü, DIP teknolojisi isteğe bağlı.
> 3 CCT isteğe bağlı (A: 3000-4000-5000K; B: 3000-4500-6000K; C: 4000-5000-6000K);
> DIP Anahtarlı Güç ;
> Kontroller ve Kısma: 1-10V, DALI, Hareket sensörü, Gün ışığı sensörü, Zigbee ve Acil Durum;
> Kurulum: Tavana montaj | Askı | Döner Duvara Montaj;
> Floresan NCF için yedek;

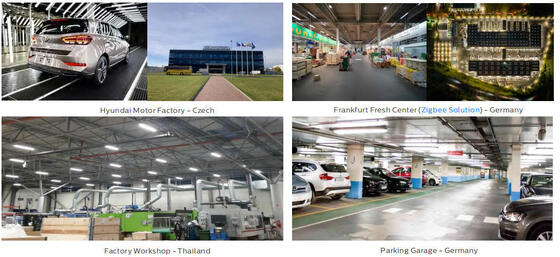

> Atölyeler ve depolar;
> Garaj ve otoparklar;
> Spor tesisi;
> Koridor/Galeri/Koridor;
> Dış ve İç Mekan Konumları;
| Uzunluk/mm Boyut A / mm Boyut B / mm Boyut C / mmBoyut C / mm |
| 600 2ft/605 620 102 54 |
| 1200 4ft/1205 1220 102 54 |
| 1500 5ft/1505 1520 102 54 |
| Genel Sistem |
| Gövde Malzemesi: UNE-EN ISO 21305-1:2020 standardına göre ekstrüde PC, UV filtresi koşullu (IK10) |
| Difüzör Malzemesi: UNE-EN ISO 21305-1:2020 standardına göre ekstrüde PC, UV filtresi koşullu (IK10) |
| Gövde Rengi: Beyaz (RAL9016), Diğer renkler isteğe bağlı |
| Sızdırmazlık Contaları: Silikon köpük |
LED'ler Isı Dağılımı: İletken sıvı olmadan, finsiz 6063 AL armatür gövdesi aracılığıyla. Pasif konveksiyon dağılımı
LED modülleriyle yüksek iletkenlikli Kurşunsuz lehim pastası aracılığıyla termal temas sağlanması |
| Yoğuşma Önleyici: Nem salınımını sağlamak, yoğuşmayı önlemek ve armatürün IP sıkılığını korumak için basınç dengeleme valfi |
| Kaplama: Elektrostatik olarak püskürtülür ve fırında süblime edilir. Korozyona dayanıklı |
| Önerilen Montaj Yüksekliği: 2 - 8 metre |
| Bakım: Kolay kurulum için hızlı geçmeli uç kapak |
| Sürücü: DIP anahtarı ile isteğe bağlı güç ayarlı, armatüre gömülü, önceden kablolanmış sabit akım |
| Kısma Kontrolü: AÇIK-KAPALI | 1-10V kısma | DALI-2 | Mesh | Zigbee | Casambi |
| IP (Giriş Koruması Derecesi): IP65 |
| IK (Darbe Dayanımı): IK10 |
| Koruma Sınıfı: Sınıf Ⅰ |
| Kızdırma Teli: 850°C (30 saniyeden az) |
| Kablo Rakoru: M20 kablo rakoru (Naylon) |
| Kurulum: Tavana montaj | Askı | Döner Duvara Montaj |
| Akıllı İşlev: PIR Sensörü | Mikrodalga Sensörü | Acil Durum |
| Elektrik Sistemi |
| Kablolama: 3*1.5mm2 | 5*1.5mm2 | 3*2.5mm2 | 5*2.5mm2 teller seçenek için |
| Ana Gerilim: 220~240VAC/ 50/60Hz, 180-264VDC |
| Güç Faktörü (PF): ≥0.96 |
| Toplam Harmonik Bozulma (THD): ＜10% |
| Çıkış Tipi: Non-SELV (izole edilmemiş) |
| Titreşim Faktörü: ＜1% |
| Stroboskopik Görünürlük Ölçüsü (SVM): ＜0.4 |
| Stroboskopik Etkilerin Algılanabilirliği (Pst): ＜1 |
| Klemens Bağlantısı: Kolay kurulum için hızlı geçmeli uç kapak, kolay değiştirme ve bakım için kayar dişli tepsisi isteğe bağlı |
| Armatür Gücü B10A B16A C10A C16A |
| 20W 70 110 98 158 |
| 30W 46 74 66 104 |
| LSS Devre Kesiciler aracılığıyla Modül 40W 35 55 49 78 |
| 50W 28 44 39 62 |
| 60W 23 37 34 52 |
| Fotometri Sistemi |
| LED'ler: SMD2835 (1W) |
|
CCT (İlişkili Renk Sıcaklığı): Tek CCT (3000K | 4000K | 5000K | 5700K |6500K)
3 CCT isteğe bağlı (3000-4000-5000K | 3000-4500-6000K | 4000-5000-6000K seçim için)
|
| CRI (Renk Oluşturma İndeksi): Standart için >80Ra (>90Ra daha yüksek CRI için mevcuttur) |
| Fotobiyolojik Güvenlik: RG0 (riskten muaf) |
| EEC (Enerji Verimliliği Sınıfı): A++ |
| SDCM (Renk Eşleşmesinin Standart Sapması): ＜5 (SDCM<3 İsteğe Bağlı) |
|
UGR (4H, 8H) : 24.9 (Çapraz)
23.4 (Boyuna)
|
| Işın Açısı: 120° |
| Ortalama Armatür Faydalı Ömrü: 61.000 saat (L80B10) |
| e.o.l.'de Işık Akısı Bakımı >%70 |
| Işık Verimliliği: 130LPW (PROLine) | 160LPW (PRIMELine) İsteğe Bağlı |
| Uzunluk 2FT/600mm 4FT/1200mm 5FT/1500mm |
| Nominal Güç: 20W 30W 30W 40W 42W DIP(20~42W) 40W 60W 62W DIP(30~62W) |
| (PRO) 2.600lm 3.900lm 3.900lm 5.200lm Maks. 5.460lm 5.200lm 7.800lm Maks. 8.060lm |
Teslim Edilen Lümen
@ 5000K, CRl>80 (PRIME) 3.200lm 4.800lm 4.800lm 6.400lm Maks. 6.720lm 6.400lm 9.600lm Maks. 9.920lm |
| Çalışma Koşulu |
| Çalışma Sıcaklığı / Nem: -20~ +60℃ (-4°F ~ 140°F) / %5~85 RH, yoğunlaşmamış |
| Depolama Sıcaklığı / Nem: -40~ +80℃ (-40°F ~ 176°F) / %5~85 RH, yoğunlaşmamış |
| Ortalama LED Faydalı Süresi L90B10: ≥0.96 |
| Nominal Ömür Boyu (Tp<70℃): 100.000S'ye kadar |
| Sürücü MTBF'si: 500.000S, MIL-HDBK-217F(25℃) |
| Titreşime Dayanıklı: 10~500Hz,5G 12dk / 1 döngü, 72dk boyunca. Her biri X,Y,Z eksenleri boyunca |
| Akustik Gürültü: ＜25dB (30cm mesafe, Normal çalışma) |
| Garanti: 5 Yıl (7 yıla kadar uzatılabilir) |
| Sertifikalar |
| Küresel Sertifika: ENEC | CE | RoHS | D-mark | KEMA-KEUR Listelenmiş, SAA | C-Tick | RCM | CB | ETL/CETL | DLC Premium |
| Güvenlik Direktifleri: EN 60598-1 | EN 60598-2-3 | EN 62493 | IEC 62471 |
| EMC Direktifleri: EN 55015 | EN 61547 | EN 61000-3-2 | EN 61000-3-3 | EN 61347-2-13 | EN 61347-1 | EN 62384 |
| Diğer Direktifler: IEC 62262 | EN 13032-4 | EN 62717 | EN 6272-1 | EN6272-2-1 | EN 61643-11 |
* Işık akısı toleransı, Güç toleransı ve renk sıcaklığı toleransı ±%5, 5000K ve CRl>80.
* Aydınlatma ışını, ışık yoğunluğu dağılımı ve ışık verimliliği, EN13032 norm serisi ve LM-79 normu için EN ISO 17025:2005 normuna uygun olarak incelenmiştir.
* Güncel ürün bilgileri ve genel garanti koşulları web sitemizde mevcuttur www.DUALRAYS.com
* Bireysel endeksler için ışık akıları ve güçler hakkında ayrıntılı bilgiler ürün veri sayfasında belirtilmiştir.
* Değerler, LED binning nedeniyle değişebilir.
* Veri sayfasındaki parametreler Ta=25°C için verilmiştir, 4000K/80Ra, %70Ra ile %10 daha yüksek verimliliğe dayanmaktadır
Bağlantı Bağlantısı:
| Uzunluk/mm İç Kutu Dış Karton ADET”/CTN Birim N.W G.W/Karton |
| 600 670x106x65mm 685x333x220mm 9 ADET 1.6Kg 16.9Kg |
| 1200 1270x106x65mm 1385x333x220mm 9 ADET 2.4Kg 23.9Kg |
| 1500 1570x106x65mm 1685x333x220mm 9 ADET 3.4Kg 33.6Kg |
Lütfen kurulumdan önce aşağıdaki tüm talimatları okuyun:
* Elektrik çarpmasını önlemek için, kurulumdan önce güç kaynağının kapalı olduğundan emin olun.
* Lamba, Ulusal Elektrik Yasası ve ilgili yerel yasalara uygun olarak kalifiye bir elektrikçi veya teknisyen tarafından kurulmalı ve çalıştırılmalıdır.
* Lambayı dikkatlice açın ve inceleyin, herhangi bir hasarı bildirin ve ürünün herhangi bir kısmı nakliye sırasında hasar görmüşse tüm ambalaj malzemelerini saklayın.
* Lamba hasar görmüşse, kullanmayın!
Beyan:
LED armatürün Uluslararası Standardına göre, burada DUALRAYS, DUALRAYS LED Highbay Işık (UFO Highbay) serisi ürünlerin yalnızca iç veya yarı dış mekan nötr ortama uygulanmasına izin verildiğini resmi olarak iddia etmektedir. Bu arada DUALRAYS, ürünler için tam garanti vaat ediyor.
Yüksek/düşük sıcaklık, yüksek nem, yüksek tuzluluk, yüksek amonyak vb. dahil olmak üzere herhangi bir ciddi ortam uygulamasına, üreticiden resmi onay alınmadan izin verilmez. Herhangi bir yanlış uygulama meydana gelirse, garanti politikası artık garanti edilmez.
