* ADC12 Döküm Al, Bütünleşik Kalıp Dövme, Mükemmel Isı İletkenliği;
* SAN'AN / LUMILEDS Yüksek Parlaklıkta SMD2835 LED'ler, DUALRAYS Kendi Geliştirdiği Sürücü veya SOSEN / Sürücü İsteğe Bağlı;
* IP65 / IK08 Koruması;
* 60°/90°/120° ışın açısı isteğe bağlı;
* Korozyona Dirençli Toz Boya Kaplama;
*Çoklu Kurulumlar: Döngüye Asma, Tavana Montaj, Duvara Montaj;

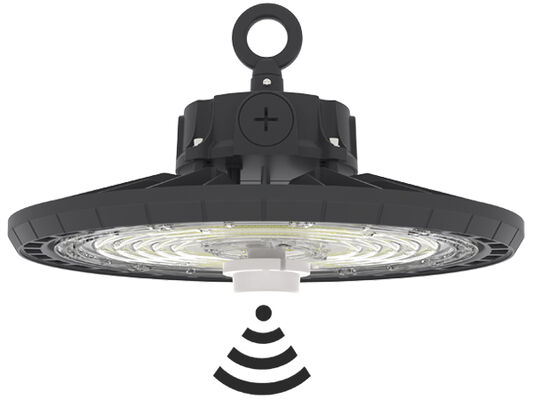

* Çeşitli akıllı kontroller: 1-10V, Hareket sensörü, Gün ışığı sensörü, Zigbee ve Acil Durum;
* 3 CCT isteğe bağlı (A: 3000-4000-5000K; B: 3000-4500-6000K; C: 4000-5000-6000K);
* Standart Olarak DIP Değiştirilebilir Güç (%100-%80-%60);
* UV veya IR içermez ve tamamen cıva içermez;
* L80/B10 @ 52.000 saat;
* Özel projeler için özelleştirilmiş olarak desteklenir;
Seçenekler:
> Sürücü: DUALRAYS Kendi geliştirdiği yerleşik sürücü, ince tasarım, dayanıklı ve kompakt.
> 3 CCT isteğe bağlı;
> DIP Değiştirilebilir Güç (%100-%80-%60);
> Kontroller ve Karartma: 1-10V, Hareket sensörü, Gün ışığı sensörü, Zigbee ve Acil Durum;
> Reflektör: Kapaklı/boru montajsız PC reflektör.
> Kurulum: Döngü Asma, Tavan Montajı, Duvar Montajı;
> Geleneksel HID veya MH ışık kaynağının yerine geçer;
> Fabrika salonları ve üretim alanları;
> Depolar ve lojistik salonları;
> Donanım mağazaları ve mega mağazalar;
> Stadyumlar ve diğer spor tesisleri;
> Geleneksel lamba değişimi;

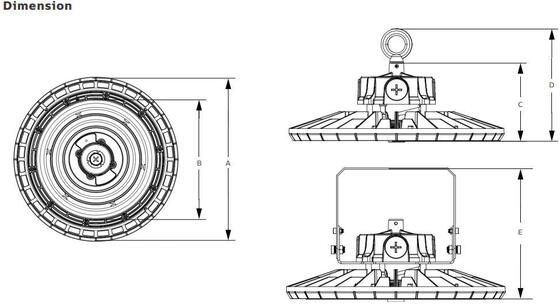

| Güç/W Boyut A / mm Boyut B / mm Boyut C / mm Boyut D / mm Boyut E / mm |
| 100 φ240 φ184 119 150,5 178,5 |
| 150 φ280 φ226119163,5 191,5 |
| 200 φ320 φ265 119164,5 192,5 |
| Genel Sistem |
Muhafaza Malzemesi: Yüksek basınçlı döküm ADC12 alüminyum EN AC-43000, EN AC-43100, EN AC-43400, EN
AC-44100,EN AC-47100 UNE EN 1706 standardına uygun toz boyalı |
| Difüzör Malzemesi: UNE-EN ISO 294-2:2019 standardına göre enjekte edilmiş PC, koşullu UV filtre (IK08) |
| Gövde Rengi: Metalik Siyah (RAL9017), Diğer renkler isteğe bağlı |
| Sızdırmazlık Contaları: Silikon köpük |
| LED'lerin Termal Dağılımı: İletken sıvılar olmadan, kanatsız ADC12 AL armatür gövdesi aracılığıyla. Yüksek iletkenliğe sahip Kurşunsuz lehim pastası aracılığıyla LED modülleriyle termal teması sağlayan pasif konveksiyon dağıtımı |
| Optik sistem: Lens optik, PC/alüminyum reflektör isteğe bağlı |
| Kaplama: Polyester toz boya kaplama, elektrostatik olarak püskürtülmüş ve fırında süblime edilmiş, Korozyona dayanıklı |
| Önerilen Montaj Yüksekliği: 5 - 15 metre |
| Bakım: LED değiştirilemez, sürücü değiştirilebilir |
| Sürücü: DIP anahtarıyla ayarlanabilen isteğe bağlı güçle sabit akım, armatüre gömülü, önceden kablolanmış |
| Karartma Kontrolü: AÇIK-KAPALI | 1-10V karartma | DALI-2 | Zigbee |
| IP (Giriş Koruma Derecesi): IP65 |
| IK (Darbe Dayanımı): IK08 |
| Koruma Sınıfı: Sınıf Ⅰ |
| Kızaran Tel: 750°C (30 saniyenin altında) |
| Kablo Rakoru: Plastik M20x1.5 – IP68 | Plastik M25x1,5 – IP68 (opsiyonel) |
| Kurulum: Döngü Asılı | Braket Montajı |

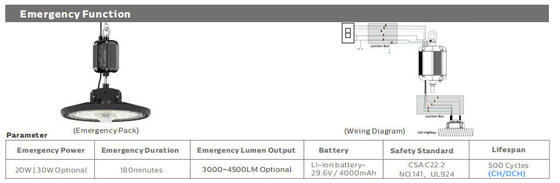

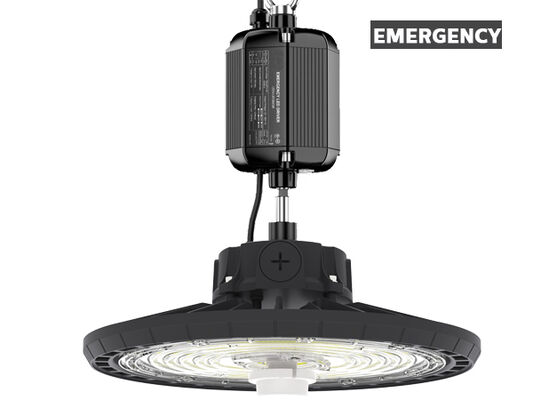

Akıllı Fonksiyon: Gün ışığı eşiğine sahip PIR Sensörü| Gün ışığı eşiğine veya gün ışığına sahip Mikrodalga Sensörü
hasat| Acil durum |
| Yukarı doğru ışık çıkışı oranı: ULOR 0 |
| Aşağıya doğru ışık çıkışı oranı: DLOR %100 |
| Elektrik Sistemi |
| Elektrik bağlantısı: Stand olarak 0,3 m 3*1,0 mm2, maksimum 3x2,5 mm2 + 2x1,5 mm2 karartma kablosu, serbest kablo uçları, seçenek için AB/AU/ABD fişli özel uzunlukta kablo |
| Ana Gerilim: 100~277VAC/ 50/60Hz, 140-280VDC |
| Güç Faktörü (PF): ≥0,97 |
| Toplam Harmonik Bozulma (THD): <%20 |
| Aşırı Gerilim Koruması: DM: 6kV, CM: 6kV, Kriter B |
SPD (Opsiyonel): Tip 2, 10kV ve 20kA geçici aşırı gerilim koruyucu. Termofuse ile seri bağlantı
hizmet ömrünün sonunda daha etkili bir koruma için ayırıcı |
| Çıkış Türü: SELV Olmayan(izole edilmemiş) |
| Titreşim Faktörü: ＜1% Stroboskopik Etkilerin Algılanabilirliği (Pst) ＜1 |
| Stroboskopik Görünürlük Ölçümü (SVM): <0,4 |
| Stroboskopik Etkilerin Algılanabilirliği (Pst): ＜1 |
| Armatürlerin Gücü B10A B16A C10A C16A |
| 100W 6 10 11 17 |
| LSS Devre Kesiciler aracılığıyla Modül 150W 4 6 6 10 |
| 200W 3 5 6 8 |
| Fotometri Sistemi |

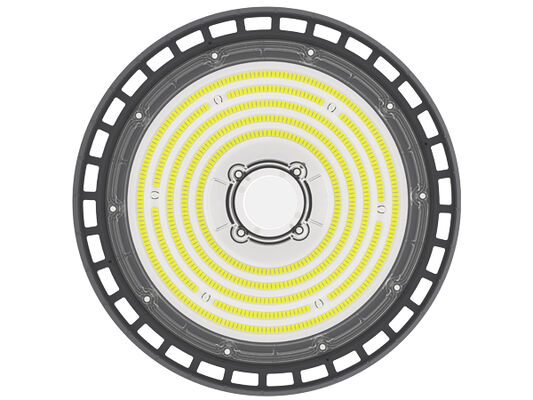

| LED'ler: SMD2835 (1W) |
|
CCT (İlişkili Renk Sıcaklığı): Tek CCT (3000K | 4000K | 5000K | 5700K |6500K)
3CCT isteğe bağlı (seçim için 3000-4000-5000K | 3000-4500-6000K | 4000-5000-6000K)
|
| CRI (Renksel Geriverim İndeksi): Standart için >80Ra (daha yüksek CRI için >90Ra mevcuttur) |
| Fotobiyolojik Güvenlik: RG0 (risksiz) |
| EEC (Enerji Verimliliği Sınıfı): A++ |
| SDCM (Renk Eşleşmesinin Standart Sapması): ＜5 (SDCM<3 İsteğe Bağlı) |
|
UGR (4H, 8H): 33,9 (Çapraz)
33,9 (boyuna)
|
| Işın Açısı: 60° | 90° | 120° Opsiyonel |
| Ortalama Armatür Faydalı Ömrü: 52.000 saat (L80B10) |
| EOL'de Lümen Bakımı >%70 |
| Aydınlatma Verimi: 150LPW (PROLine) | 170LPW (PRIMELine) | 190LPW (ULTRALine) Opsiyonel |
| Nominal Güç: 100W DIP(60/80W/100W) 150W DIP(100W/120W/150W) 200W DIP(120W/150W/200W) |
| (PRO) Maks. 15.000lm Maks. 22.500lm Maks. 30.000lm |
|
Teslim Edilen Lümen
@ 5000K, CRl>80 (PRIME) Maks. 17.000lm Maks. 25.500lm Maks. 34.000lm
|
| (ULTRA) Maks. 19.000 lm Maks. 28.500lm Maks. 38.000lm |
| Çalışma Durumu |
| Çalışma Sıcaklığı / Nem: -30~ +60°C (-22°F ~ 140°F) / %5~85 RH, yoğunlaşmamış |
| Depolama Sıcaklığı / Nem: -30~ +80°C (-22°F ~ 176°F) / %5~85 RH, yoğunlaşmamış |
| Ortalama LED Kullanım Süresi L80B10: ≥100.000H |
| Nominal Nominal Ömür (Tp <70°C): 100.000 saate kadar |
| Sürücü MTBF: 198.000H,MIL-HDBK-217F(25°C) |
| Titreşime Dayanıklı: 10 ~ 500Hz, 5G 12 dak / 1 döngü, 72 dak. Her biri X,Y,Z eksenleri boyunca |
| Akustik Gürültü: <25dB (30cm mesafe, Normal çalışma) |
| Garanti: 5 Yıl |
| Sertifikalar |
| Küresel Sertifika: ENEC | CE | RoHS | D işareti | KEMA-KEUR Listelendi, SAA | C-Tick | RCM | CB | ETL/CETL | DLC Premium |
| Güvenlik Direktifleri: EN 60598-1 | EN 60598-2-3 | EN 62493 | IEC 62471 |
| EMC Direktifleri: EN 55015 | EN 61547 | EN 61000-3-2 | EN 61000-3-3 | EN 61347-2-13 | EN 61347-1 | EN 62384 |
| Diğer Direktifler: IEC 62262 | EN 13032-4 | EN 62717 | EN 6272-1 | EN6272-2-1 | EN 61643-11 |
* Işık akısı toleransı, Güç toleransı ve renk sıcaklığı toleransı ±%5, 5000K ve CRl>80.
* Aydınlatma hüzmesi, ışık şiddeti dağılımı ve ışık verimliliği EN13032 norm serisi için EN ISO 17025:2005 normu ve LM-79 normuna göre incelenmiştir.
* Güncel ürün bilgileri ve genel garanti şartları www.DUALRAYS.com web sitemizde mevcuttur.
* Bireysel indeksler için ışık akıları ve güçleri hakkında detaylı bilgi ürün veri sayfasında belirtilmiştir.
* LED gruplama nedeniyle değerler değişebilir.
* Veri sayfasındaki parametreler Ta=25°C için verilmiştir, 4000K/80Ra temel alınarak, 70Ra ile %10 verimlilik daha yüksektir

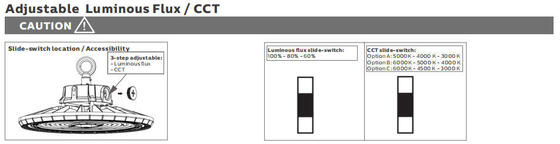

1. Önce armatürün gücünü KAPATIN.
2. IP65 kapağını elle dikkatlice çıkarın.
3. Kayar anahtarı elle istediğiniz ayara getirin - Herhangi bir metal alet KULLANMAYIN.
4. IP65 kapağını tekrar yerine yerleştirin.
5. Armatürün gücünü açın.
Kapağı çıkarın. Sensör cihazının takılması. Bitti.
Döngüyü sabitleme / sabitleme. Kanca/Döngü eki.
Braketi armatüre sabitleme. Yüzey / Tavan montajı.
Gücü kapatın, AC kablosunu bağlayın.
Dimmerleme bağlantısı (Dimmerlenebilir sürücü ile)
1. 0-10V karartma ile uyumludur.
2. Kabloları yukarıdaki şemaya göre bağlayın.
| Güç/W İç Kutu Dış Karton Adet/Koli Birim NW GW/Karton |
| 100 260x260x150mm 790x273x282mm 5 ADET 2.1Kg 13.6Kg |
| 150 300x300x150mm 790x313x322mm 5 ADET 2.3Kg 14.1Kg |
| 200 350x350x150mm 790x363x372mm 5 Adet 2.6Kg 14.8Kg |
Lütfen kurulumdan önce aşağıdaki talimatların tamamını okuyun:
* Elektrik çarpmasını önlemek için lütfen kurulumdan önce güç kaynağının kapalı olduğundan emin olun.
* Lamba, Ulusal Elektrik Yasasına ve ilgili yerel yasalara uygun olarak kalifiye bir elektrikçi veya teknisyen tarafından kurulmalı ve çalıştırılmalıdır.
* Lambayı ambalajından çıkarıp dikkatle inceleyin, varsa hasarları bildirin ve taşıma sırasında ürünün herhangi bir kısmı hasar görmüşse tüm ambalaj malzemelerini saklayın.
* Lamba hasarlıysa kullanmayın!
İfade:
LED armatürlerin Uluslararası Standardına göre DUALRAYS, burada resmi olarak DUALRAYS LED Highbay Light (UFO Highbay) serisi ürünlerinin yalnızca iç mekan veya yarı dış mekan nötr ortamlara uygulanmasına izin verildiğini iddia ediyor. Bu arada DUALRAYS, ürünler için tam garanti vaat ediyor.
Üreticinin resmi onayı olmadan yüksek/düşük sıcaklık, yüksek nem, yüksek tuzluluk, yüksek amonyak vb. gibi zorlu ortam uygulamalarına izin verilmez. Herhangi bir yanlış uygulama durumunda garanti politikası artık garanti edilmez.
