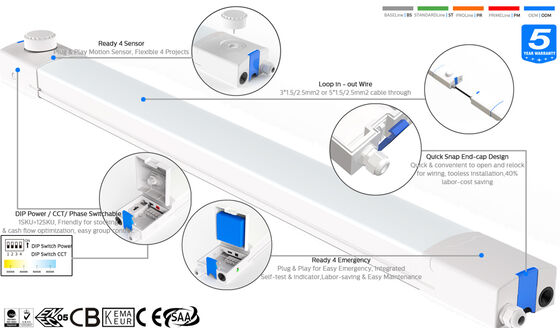

* Yüksek Parlaklık SAN'AN SMD2835 LED'ler, TRIDONIC/ non-SELV Yüksek PF Titreşimsiz Sürücü DIP Anahtar Güç Ayarı İsteğe Bağlı;;

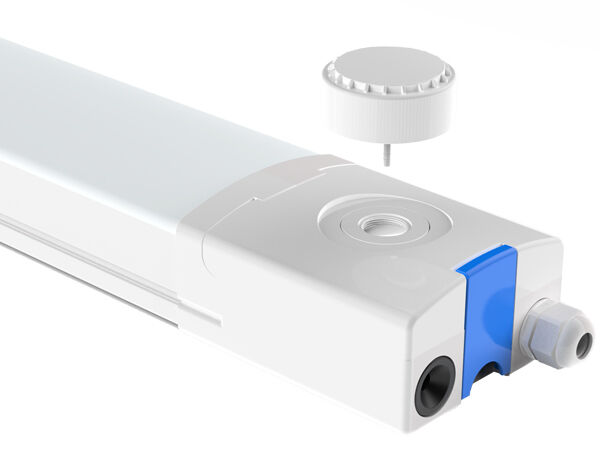

* Hareket Sensörü ve Acil Durum İçin Hazır, Tak-Çalıştır Sensör ve Acil Durum;

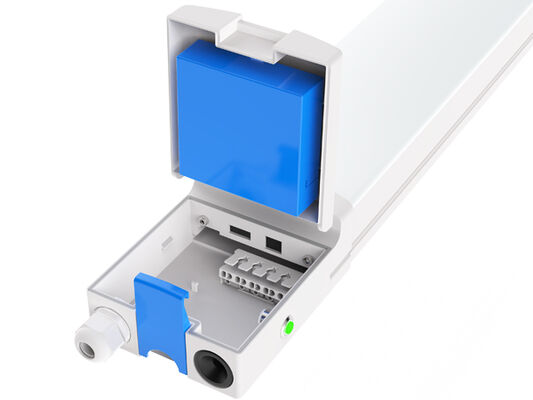

* Tokalı Tasarım Uç Kapak, kablolama için açıp kapatması hızlı ve kullanışlı, verimliliği büyük ölçüde artırır ve işçilik maliyetinden tasarruf sağlar;;
* IP65 / IK10 Koruma;
* 120° ışın açısı;
* Tekli veya Çiftli Kablolama Bağlantısı İsteğe Bağlı;
* Çoklu Kurulumlar: Askı, Duvar Montajı;
* Çeşitli akıllı kontroller: 1-10V, DALI, Hareket sensörü, Gün ışığı sensörü, Zigbee ve Acil Durum;
* 3 CCT isteğe bağlı (A: 3000-4000-5000K; B: 3000-4500-6000K; C: 4000-5000-6000K);
* Tek Faz (L/N/E) veya Üç Faz (L1/L2/L3/N/FG) İsteğe Bağlı;
* UV veya IR yok ve tamamen cıvasız;
* L80/B10 @ 61.000 saat;
* Özel projeler için özelleştirilmiş desteklenir;
Seçenekler:
> Sürücü: / TRIDONIC /BOKE Non-SELV sürücü DIP teknolojisi ile isteğe bağlı.
> 3 CCT isteğe bağlı (A: 3000-4000-5000K; B: 3000-4500-6000K; C: 4000-5000-6000K);

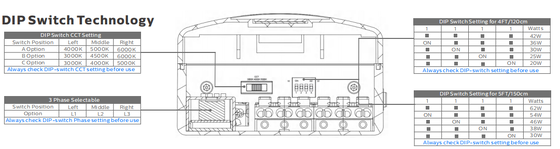

> DIP Anahtarla Ayarlanabilir Güç ;
> Kontroller ve Dimming: 1-10V, DALI, Hareket sensörü, Gün ışığı sensörü, Zigbee ve Acil Durum;
> Kurulum: Tavan montajlı | Askı | Döndürülebilir Duvar Montajlı;
> Floresan NCF için Değişim;

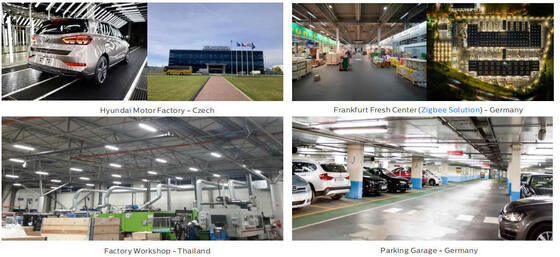

> Atölyeler ve depolar;
> Garaj ve otoparklar;
> Spor tesisi;
> Koridor/Galeri/Koridor;
> Dış ve İç Mekanlar;
| Uzunluk/mm Boyut A / mm Boyut B / mm Boyut C / mm Boyut C / mm |
| 600 2ft/605 620 102 54 |
| 1200 4ft/1205 1220 102 54 |
| 1500 5ft/1505 1520 102 54 |
| Genel Sistem |
| Gövde Malzemesi: UNE-EN ISO 21305-1:2020 standardına göre Ekstrüde PC, UV filtresi koşullu (IK10) |
| Difüzör Malzemesi: UNE-EN ISO 21305-1:2020 standardına göre Ekstrüde PC, UV filtresi koşullu (IK10) |
| Gövde Rengi: Beyaz (RAL9016), Diğer renkler isteğe bağlı |
| Sızdırmazlık Contaları: Silikon köpük |
LED'ler Termal Dağılım: Finli olmayan 6063 AL armatür gövdesi aracılığıyla, iletken sıvılar olmadan. Pasif konveksiyonlu dağılım
yüksek iletkenlikli Kurşunsuz lehim pastası aracılığıyla LED modülleriyle termal teması sağlayarak |
| Yoğuşma Önleyici: Nem salınımını sağlamak, yoğuşmayı önlemek ve armatürün IP sızdırmazlığını korumak için basınç dengeleme valfi |
| Kaplama: Elektrostatik olarak püskürtülmüş ve fırında süblimleştirilmiş. Korozyona dayanıklı |
| Önerilen Montaj Yüksekliği: 2 - 8 metre |
| Bakım: Kolay kurulum için hızlı geçmeli uç kapak |
| Sürücü: DIP anahtarla ayarlanabilir güce sahip sabit akım, armatür içine gömülü, önceden kablolanmış |
| Dimming Kontrolü: AÇIK-KAPALI | 1-10V dimming | DALI-2 | Mesh | Zigbee | Casambi |
| IP (Giriş Koruma Derecesi): IP65 |
| IK (Darbe Direnci): IK10 |
| Koruma Sınıfı: Sınıf Ⅰ |
| Kızaran Tel: 850°C (30 saniye altında) |
| Kablo Bezi: M20 kablo bezi (Naylon) |
| Kurulum: Tavan montajlı | Askı | Döndürülebilir Duvar Montajlı |

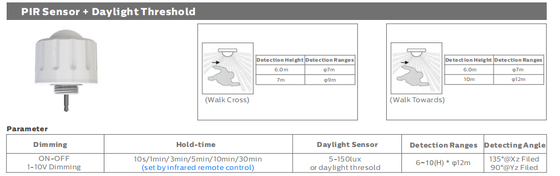

| Akıllı Fonksiyon: PIR Sensör | Mikrodalga Sensör | Acil Durum |
| Elektrik Sistemi |
| Kablolama: 3*1.5mm2 | 5*1.5mm2 | 3*2.5mm2 | 5*2.5mm2 kablolar seçenek için |
| Ana Voltaj: 220~240VAC/ 50/60Hz, 180-264VDC |
| Güç Faktörü (PF): ≥0.96 |
| Toplam Harmonik Bozulma (THD): <10% |
| Çıkış Tipi: Non-SELV (izole edilmemiş) |
| Titreşim Faktörü: <1% |
| Stroboskopik Görünürlük Ölçümü (SVM): <0.4 |
| Stroboskopik Etkilerin Algılanabilirliği (Pst): <1 |

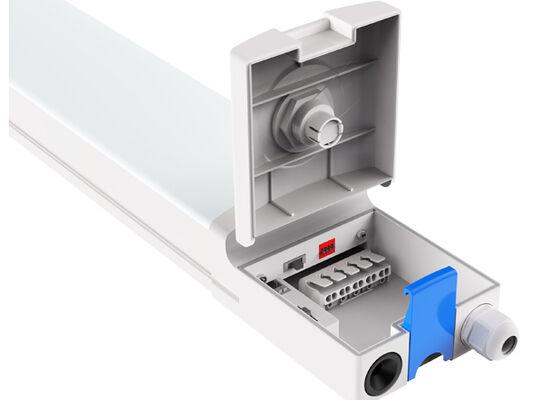

| Terminal Bağlantısı: Kolay kurulum için hızlı geçmeli uç kapak, isteğe bağlı değiştirme ve bakım için kayar tepsi |
| Armatür Gücü B10A B16A C10A C16A |
| 20W 70 110 98 158 |
| 30W 46 74 66 104 |
| Modül LSS Devre Kesiciler Aracılığıyla 40W 35 55 49 78 |
| 50W 28 44 39 62 |
| 60W 23 37 34 52 |
| Fotometri Sistemi |
| LED'ler: SMD2835 (1W) |
|
CCT (Korelasyonlu Renk Sıcaklığı): Tek CCT (3000K | 4000K | 5000K | 5700K |6500K)
3 CCT isteğe bağlı (3000-4000-5000K | 3000-4500-6000K | 4000-5000-6000K seçim için)
|
| CRI (Renk İşleme İndeksi): Standart için >80Ra (daha yüksek CRI için >90Ra mevcut) |
| Fotobiyolojik Güvenlik: RG0 (riskten muaf) |
| EEC (Enerji Verimliliği Sınıfı): A++ |
| SDCM (Renk Eşleştirme Standart Sapması): <5 (SDCM<3 İsteğe Bağlı) |
|
UGR (4H, 8H) : 24.9 (Enine)
23.4 (Boyuna)
|

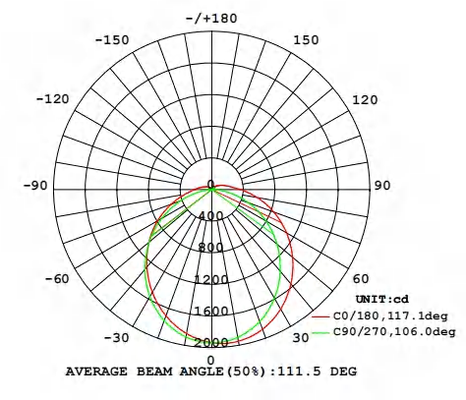

| Işın Açısı: 120° |
| Ortalama Armatür Kullanılabilir Ömrü: 61.000 saat (L80B10) |
| Ömrünün Sonunda Lümen Bakımı >70% |
| Işıma Verimliliği: 130LPW (PROLine) | 160LPW (PRIMELine) İsteğe Bağlı |
| Uzunluk 2FT/600mm 4FT/1200mm 5FT/1500mm |
| Nominal Güç: 20W 30W 30W 40W 42W DIP(20~42W) 40W 60W 62W DIP(30~62W) |
| (PRO) 2.600lm 3.900lm 3.900lm 5.200lm Maks. 5.460lm 5.200lm 7.800lm Maks. 8.060lm |
Teslim Edilen Lümenler
@ 5000K, CRl>80 (PRIME) 3.200lm 4.800lm 4.800lm 6.400lm Maks. 6.720lm 6.400lm 9.600lm Maks. 9.920lm |
| Çalışma Koşulu |
| Çalışma Sıcaklığı / Nem: -20~ +60°C (-4°F ~ 140°F) / %5~85 RH, yoğuşmasız |
| Depolama Sıcaklığı / Nem: -40~ +80°C (-40°F ~ 176°F) / %5~85 RH, yoğuşmasız |
| Ortalama LED Kullanılabilir Süresi L90B10: ≥0.96 |
| Nominal Ömür (Tp <70°C): 100.000 saate kadar |
| Sürücü MTBF: 500.000H, MIL-HDBK-217F(25°C) |
| Titreşime Dayanıklı: 10~500Hz, 5G 12dk / 1 döngü, 72dk süreyle. Her biri X, Y, Z eksenleri boyunca |
| Akustik Gürültü: <25dB (30cm mesafe, Normal çalışma) |
| Garanti: 5 Yıl (7 yıla kadar uzatılabilir) |
| Sertifikalar |
| Küresel Sertifika: ENEC | CE | RoHS | D-mark | KEMA-KEUR Listeli, SAA | C-Tick | RCM | CB | ETL/CETL | DLC Premium |
| Güvenlik Direktifleri: EN 60598-1 | EN 60598-2-3 | EN 62493 | IEC 62471 |
| EMC Direktifleri: EN 55015 | EN 61547 | EN 61000-3-2 | EN 61000-3-3 | EN 61347-2-13 | EN 61347-1 | EN 62384 |
| Diğer Direktifler: IEC 62262 | EN 13032-4 | EN 62717 | EN 6272-1 | EN6272-2-1 | EN 61643-11 |
* Işıma akısı toleransı, Güç toleransı ve renk sıcaklığı toleransı ±%5, 5000K ve CRl>80.
* Aydınlatma ışını, ışık yoğunluğu dağılımı ve ışık verimliliği, EN13032 norm serisi ve LM-79 normu için EN ISO 17025:2005 normuna uygun olarak incelenmiştir.
* Güncel ürün bilgileri ve genel garanti koşulları web sitemizde www.DUALRAYS.com adresinde mevcuttur
* Bireysel endeksler için ışıma akıları ve güçler hakkında ayrıntılı bilgiler ürün veri sayfasında belirtilmiştir.
* Değerler LED gruplaması nedeniyle değişebilir.
* Veri sayfasındaki parametreler Ta=25°C için verilmiştir, 4000K/80Ra'ya dayanmaktadır, %70Ra ile %10 daha yüksek verimlilik

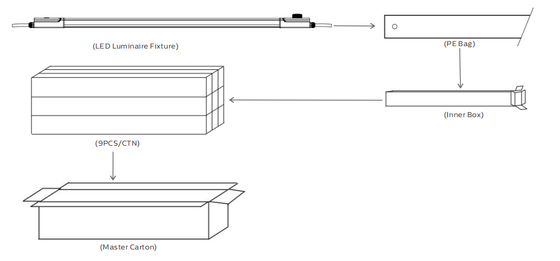

Bağlantılı Bağlantı:
| Uzunluk/mm İç Kutu Dış Karton Miktar/Karton Birim N.W G.W/Karton |
| 600 670x106x65mm 685x333x220mm 9 ADET 1.6Kg 16.9Kg |
| 1200 1270x106x65mm 1385x333x220mm 9 ADET 2.4Kg 23.9Kg |
| 1500 1570x106x65mm 1685x333x220mm 9 ADET 3.4Kg 33.6Kg |
Kurulumdan önce aşağıdaki talimatların tümünü okuyun:
* Elektrik çarpmasını önlemek için, kurulumdan önce güç kaynağının kapalı olduğundan emin olun.
* Lamba, Ulusal Elektrik Yasası ve ilgili yerel yasalara uygun olarak yetkili bir elektrikçi veya teknisyen tarafından kurulmalı ve çalıştırılmalıdır.
* Lambayı açın ve dikkatlice inceleyin, herhangi bir hasarı bildirin ve ürünün herhangi bir kısmı nakliye sırasında hasar görmüşse tüm ambalaj malzemelerini saklayın.
* Lamba hasarlıysa, kullanmayın!
Beyan:
LED armatürün Uluslararası Standardına göre, DUALRAYS, DUALRAYS LED Highbay Light (UFO Highbay) serisi ürünlerinin yalnızca iç veya yarı dış mekan nötr ortamlarda kullanılmasına izin verildiğini resmi olarak beyan eder. Bu arada DUALRAYS ürünler için tam garanti vermektedir.
Yüksek/düşük sıcaklık, yüksek nem, yüksek tuzluluk, yüksek amonyak vb. içeren herhangi bir ciddi ortam uygulamasına, üreticiden resmi onay alınmadan izin verilmez. Yanlış kullanım olursa, garanti politikası artık garanti edilmez.
