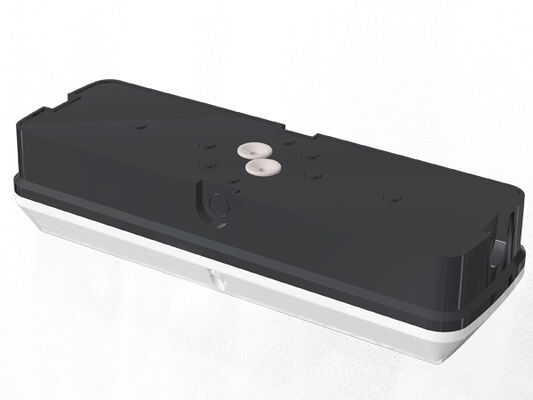

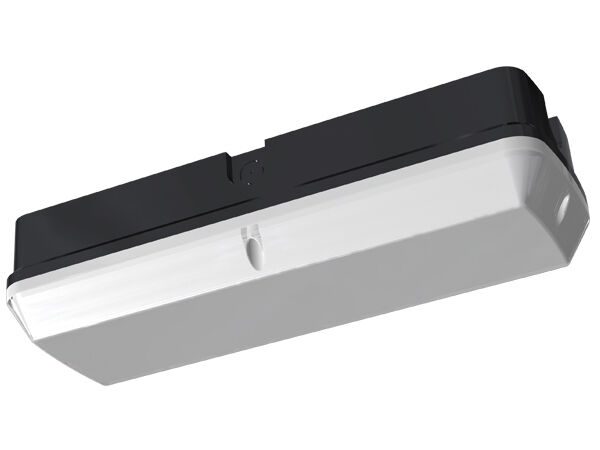

* Yüksek Parlaklıkta SAN'AN SMD2835 LED'ler, Yüksek PF Titreşimsiz Sürücü DIP Anahtarı Güç Ayarı İsteğe Bağlı;
* Güç ve 3 CCT Anahtarlanabilir;
* Koruma Seviyesi: IP65 / IK10;

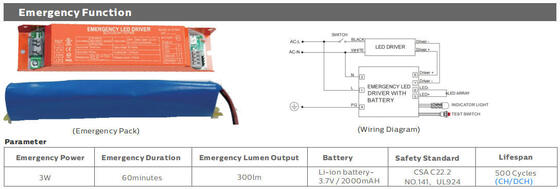

* Acil Durum ile
3W@1 ;
* Çoklu Kurulumlar: Tavan Montajı, Duvar Montajı İsteğe Bağlı;
* Çeşitli akıllı kontrol: 1-10V, Hareket sensörü, Gün Işığı sensörü ve Acil Durum ;
* UV veya IR içermez ve tamamen cıva içermez;
* L80/B10 @ 52.000s;
* Özel projeler için özelleştirme desteklenir;
Seçenekler:

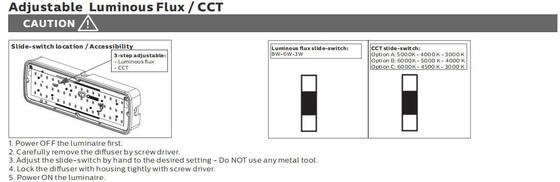

> Sürücü: Güç ve 3CCT Anahtarlanabilir Sürücü.

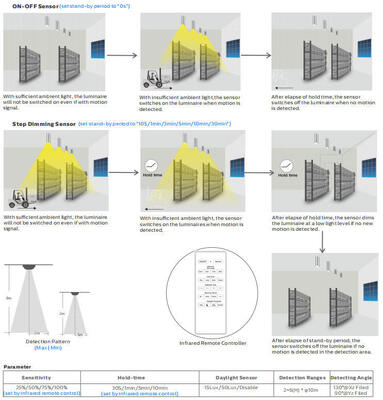

> Kontroller ve Kısma: 1-10V, Hareket Sensörü, Gün Işığı sensörü ve Acil Durum;
> Kurulum: Tavan Montajı, Duvar Montajı;

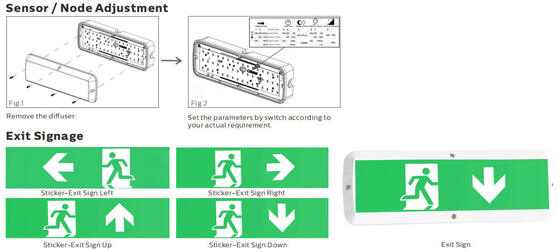

> 4 Yönlü Etiketli Acil Çıkış İşareti;
> Floresan lambalı armatürler için doğrudan değiştirme;
> Koridorlar, merdivenler, giriş alanları, asansör lobileri, galeriler;
> Geçitler, alt geçitler;
> Portallar, sundurmalar, balkonlar, cepheler, depolar;
> Tuvaletler ve banyolar;
> Kamusal alanlar;
| Genel Sistem |
| Gövde Malzemesi: UNE-EN ISO 21305-1:2020 standardına göre ekstrüde PC, UV filtresi koşullu (IK10) |
| Difüzör Malzemesi: UNE-EN ISO 21305-1:2020 standardına göre ekstrüde PC, UV filtresi koşullu (IK10) |
| Gövde Rengi: Beyaz (RAL9016), Diğer renkler isteğe bağlı |
| Sızdırmazlık Contaları: Silikon köpük |
LED'ler Isı Dağılımı: Finsiz 6063 AL armatür gövdesi aracılığıyla, iletken sıvılar olmadan. Pasif konveksiyon dağılımı
LED modülleriyle yüksek iletkenlikli Kurşunsuz lehim pastası aracılığıyla termal temas sağlanması |
|
Lamba tipi: LED Değiştirilebilir
|
| Işık Çıkışı: Doğrudan |
| Önerilen Montaj Yüksekliği: 2 - 4 metre |
| Bakım: Difüzör Vida ile Açma / Kapama |
| Sürücü: DIP anahtarı ile isteğe bağlı güç ayarlı, armatüre gömülü, önceden kablolanmış sabit akım |
| Kısma Kontrolü: AÇIK-KAPALI | 1-10V kısma |
| IP (Giriş Koruması Derecesi): IP65 |
| IK (Darbe Dayanımı): IK10 |
| Koruma Sınıfı: Sınıf ⅠⅠ / Sınıf ⅠⅠⅠ İsteğe Bağlı |
| Kızdırma Teli: 850°C (30s Altında) |
| Kablo Rakoru: PG11 / M16 Maksimum kablo rakoru (Naylon veya SS304/316 Kablo Rakoru İsteğe Bağlı) |
| Kurulum: Tavana monte | Duvara Monte İsteğe Bağlı |

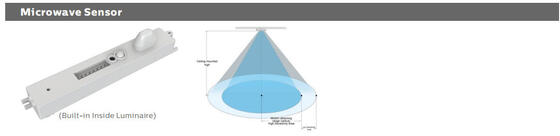

| Akıllı Fonksiyon: Mikrodalga Sensör | Acil Durum | Mikrodalga Sensör + Acil Durum |
| Elektrik Sistemi |
| Kablolama: 3*0.75mm2 | 3*1.0mm2 | 3*1.5mm2 kabloları seçenek için |
| Ana Gerilim: 220~240VAC/ 50/60Hz, 180-264VDC AC/DC24~42V İsteğe Bağlı |
| Güç Faktörü (PF): ≥0.92 |
| Toplam Harmonik Bozulma (THD): ＜10% |
| Çıkış Tipi: SELV olmayan (izole olmayan) |
| Titreşim Faktörü: ＜1% |
| Stroboskopik Görünürlük Ölçümü (SVM): ＜0.4 |
| Stroboskopik Etkilerin Algılanabilirliği (Pst): ＜1 |
| Klemens Bağlantısı: Geçmeli Kelepçe |
| LSS Devre Kesiciler aracılığıyla Modül Armatür Gücü B10A B16A C10A C16A |
| 8W 175 275 245 395 |
| Fotometri Sistemi |

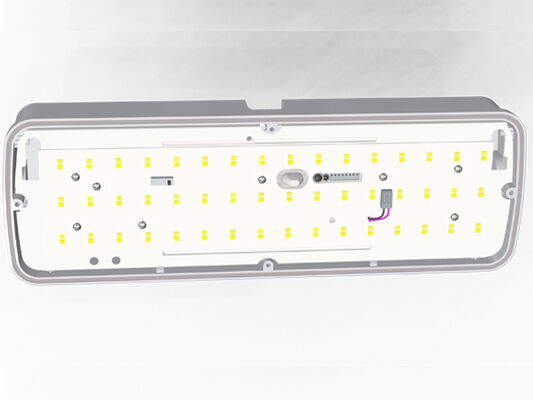

| LED'ler: SMD2835 (1W) |
| CCT (İlişkili Renk Sıcaklığı): Tek CCT (3000K | 4000K | 5000K | 5700K |6500K) |
| 3CCT isteğe bağlı (3000-4000-5000K | 3000-4500-6000K | 4000-5000-6000K seçim için) |
| CRI (Renk Oluşturma İndeksi): standart için >80Ra (>90Ra daha yüksek CRI için mevcuttur) |
| Fotobiyolojik Güvenlik: RG0 (riskten muaf) |
| EEC (Enerji Verimlilik Sınıfı): A++ |
| SDCM (Renk Eşleşmesinin Standart Sapması): ＜5 (SDCM<3 İsteğe Bağlı) |
|
UGR (4H, 8H) : 24.9 (Çapraz)
23.4 (Boyuna)
|

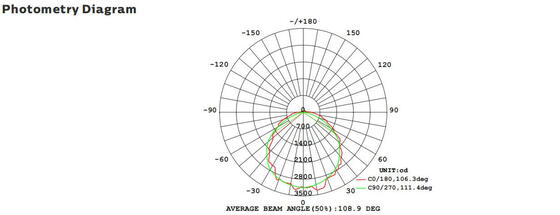

| Işın Açısı: 120° |
| Ortalama Armatür Kullanım Ömrü: 52.000 saat (L80B10) |
| Işık Akısı Bakımı e.o.l. >%70 |
| Işık Verimliliği: 100LPW (TEMEL) |
| Nominal Güç: 8W 8W DIP(3W~8W) |
| Lümen Teslim Edilen@ 5000K, CRl>80 (TEMEL) 800lm Maks.800lm |
| Çalışma Koşulu |
| Çalışma Sıcaklığı / Nem: -20~ +50℃ (-4°F ~ 122°F) / %5~85 RH, yoğunlaşmamış |
| Depolama Sıcaklığı / Nem: -40~ +80℃ (-40°F ~ 176°F) / %5~85 RH, yoğunlaşmamış |
| Ortalama LED Kullanım Süresi L90B10: ≥0.96 |
| Nominal Ömür (Tp <70℃): 100.000S'ye kadar |
| Sürücü MTBF'si: 500.000S,MIL-HDBK-217F(25℃) |
| Titreşim Direnci: 10~500Hz,5G 12dk / 1 döngü, 72dk boyunca. Her biri X,Y,Z eksenleri boyunca |
| Akustik Gürültü: ＜25dB (30cm mesafe, Normal çalışma) |
| Garanti: 5 Yıl |
| Sertifikalar |
| Küresel Sertifika: ENEC | CE | RoHS | D-mark | KEMA-KEUR Listelenen, SAA | C-Tick | RCM | CB | ETL/CETL | DLC Premium |
| Güvenlik Direktifleri: EN 60598-1 | EN 60598-2-3 | EN 62493 | IEC 62471 |
| EMC Direktifleri: EN 55015 | EN 61547 | EN 61000-3-2 | EN 61000-3-3 | EN 61347-2-13 | EN 61347-1 | EN 62384 |
| Diğer Direktifler: IEC 62262 | EN 13032-4 | EN 62717 | EN 6272-1 | EN6272-2-1 | EN 61643-11 |
* Işık akısı toleransı, Güç toleransı ve renk sıcaklığı toleransı ±%5, 5000K ve CRl>80.
* Aydınlatma ışını, ışık yoğunluğu dağılımı ve ışık verimliliği, EN13032 norm serisi ve LM-79 normu için EN ISO 17025:2005 normuna uygun olarak incelenmiştir.
* Web sitemizde güncel ürün bilgileri ve genel garanti koşulları mevcuttur www.DUALRAYS.com
* Tek tek endeksler için ışık akıları ve güçler hakkında ayrıntılı bilgiler ürün veri sayfasında belirtilmiştir.
* Değerler, LED binning nedeniyle değişebilir.
* Veri sayfasındaki parametreler Ta=25°C için, 4000K/80Ra, %70Ra ile %10 daha yüksek verimliliğe göre verilmiştir

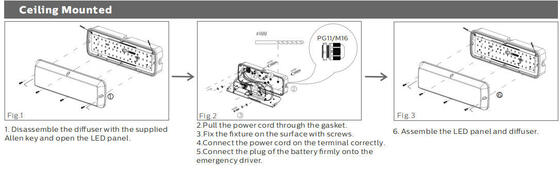

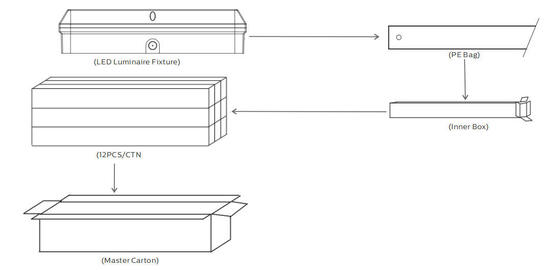

Tavana Monte:
| Uzunluk/mm İç Kutu Dış Karton ADET”/CTN Birim A.G K.G/Karton |
| 600 733x93x93mm 748x294x304mm 9ADET 1.4Kg 13.2Kg |
| 1200 1333x93x93mm 1348x294x304mm 9ADET 2.1Kg 19.8Kg |
| 1500 1633x93x93mm 1648x294x304mm 9ADET 2.8Kg 26.4Kg |
Lütfen kurulumdan önce aşağıdaki tüm talimatları okuyunuz:
* Elektrik çarpmasını önlemek için, lütfen kurulumdan önce güç kaynağının kapalı olduğundan emin olun.
* Lamba, Ulusal Elektrik Yasası ve ilgili yerel yasalara uygun olarak kalifiye bir elektrikçi veya teknisyen tarafından kurulmalı ve çalıştırılmalıdır.
* Lambayı dikkatlice açın ve inceleyin, herhangi bir hasarı bildirin ve ürünün herhangi bir kısmı nakliye sırasında hasar gördüyse tüm ambalaj malzemelerini saklayın.
* Lamba hasar görmüşse, kullanmayın!
Beyan:
LED armatürün Uluslararası Standardına göre, burada DUALRAYS, DUALRAYS Bulk Kafa LED Sundurma Işığı serisi ürünlerinin yalnızca iç veya yarı dış mekan nötr ortamlarda uygulanmasına izin verildiğini resmi olarak iddia eder. Bu arada DUALRAYS, ürünler için tam garanti vaat ediyor.
Yüksek/düşük sıcaklık, yüksek nem, yüksek tuzluluk, yüksek amonyak vb. dahil olmak üzere herhangi bir ciddi ortam uygulaması, üreticiden resmi onay alınmadan izin verilmez. Herhangi bir yanlış uygulama meydana gelirse, garanti politikası artık garanti edilmez.
