* ADC12 Döküm Alüminyum, Entegre Dövme, Mükemmel Termal İletkenlik;
* SAN'AN / LUMILEDS Yüksek Parlaklık SMD2835 LED'ler, DUALRAYS Kendi Geliştirdiği Sürücü veya SOSEN / Sürücü Opsiyonel;
* IP65 / IK08 Koruma;
* 60°/90°/120° ışın açısı opsiyonel;
* Korozyona Dayanıklı Toz Boya Kaplama;
Tüm LED armatürlerimiz CE, RoHS standardına uygundur.Çoklu Kurulumlar: Döngü Askısı, Tavan Montajı, Duvar Montajı;
* Çeşitli akıllı kontroller: 1-10V, Hareket sensörü, Gün ışığı sensörü, Zigbee ve Acil Durum;
* 3 CCT opsiyonel (A: 3000-4000-5000K; B: 3000-4500-6000K; C: 4000-5000-6000K);
* Standart olarak DIP Anahtarlı Güç (100%-80%-60%);
* UV veya IR yok ve tamamen cıvasız;
* L80/B10 @ 61.000 saat;
* Özel projeler için özelleştirilmiş destek;
Seçenekler:
> Sürücü: DUALRAYS Kendi Geliştirdiği dahili sürücü, ince tasarım, dayanıklı ve kompakt.
> 3 CCT opsiyonel;
> DIP Anahtarlı Güç (100%-80%-60%);
> Kontroller ve Dimming: 1-10V, Hareket sensörü, Gün ışığı sensörü, Zigbee ve Acil Durum;
> Reflektör: Kapaklı / kapaksız PC reflektör. Boru montajı.
> Kurulum: Döngü Askısı, Tavan Montajı, Duvar Montajı;
> Geleneksel HID veya MH ışık kaynağı için yedek;

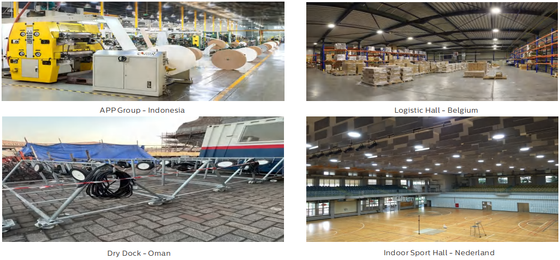

> Fabrika salonları ve üretim alanları;
> Depolar ve lojistik salonları;
> Yapı marketler ve büyük mağazalar;
> Stadyumlar ve diğer spor tesisleri;
> Geleneksel lamba değişimi;
| Güç/W Boyut A / mm Boyut B / mm Boyut C / mm Boyut D / mm Boyut E / mm |
| 100 φ280 φ178 88 139 203 |
| 150 φ280 φ178 88 139 203 |
| 200 φ280 φ178 88 139 203 |
| Genel Sistem |
Gövde Malzemesi: Yüksek basınçlı döküm ADC12 alüminyum EN AC-43000, EN AC-43100, EN AC-43400, EN
AC-44100,EN AC-47100 UNE EN 1706 standardına göre toz boyalı |
| Difüzör Malzemesi: Enjekte PC UNE-EN ISO 294-2:2019 standardına göre, UV filtresi koşullu (IK08) |
| Gövde Rengi: Metalik Siyah (RAL9017), Diğer renkler opsiyonel |
| Sızdırmazlık Contaları: Silikon köpük |
LED'ler Termal Dağılım: Finli olmayan ADC12 AL armatür gövdesi aracılığıyla, iletken sıvılar olmadan. Pasif konveksiyonlu dağılım
yüksek iletkenliğe sahip Kurşunsuz lehim pastası aracılığıyla LED modülleriyle termal teması sağlayarak |
| Optik sistem: Lens optiği, PC/alüminyum reflektör opsiyonel |
Kaplama: Polyester toz boya kaplama, elektrostatik olarak püskürtülmüş ve fırında süblimleştirilmiş, Dayanıklı
korozyona |
| Önerilen Montaj Yüksekliği: 5 - 15 metre |
| Bakım: LED değiştirilemez, sürücü değiştirilebilir |
| Sürücü: DIP anahtarı ile ayarlanabilen isteğe bağlı güce sahip sabit akım, armatüre gömülü, önceden kablolanmış |
| Dimming Kontrolü: AÇIK-KAPALI | 1-10V dimming | DALI-2 | Zigbee |
| IP (Giriş Koruma Derecesi): IP65 |
| IK (Darbe Direnci): IK08 |
| Koruma Sınıfı: Sınıf Ⅰ |
| Kızaran Tel: 750°C (30 saniye altında) |
| Kablo Glandı: Plastik M20x1.5 – IP68 | Plastik M25x1.5 – IP68 (opsiyonel) |
| Kurulum: Döngü Askısı | Braket Montajı |

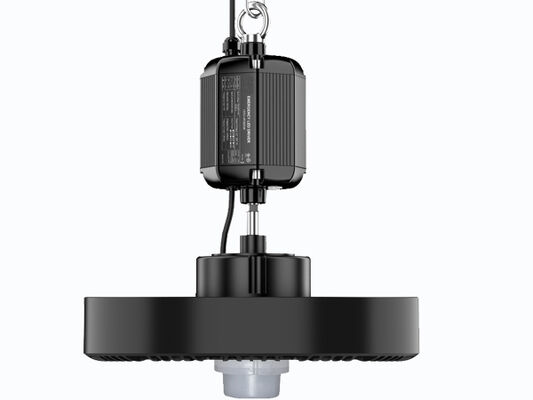

Akıllı Fonksiyon: Gün ışığı eşikli PIR Sensör | Gün ışığı eşikli veya gün ışığı hasadı ile Mikrodalga Sensör
acil durum |
| Yukarı doğru ışık çıkış oranı: ULOR 0 |
| Aşağı doğru ışık çıkış oranı: DLOR 100% |
| Elektrik Sistemi |
| Elektrik bağlantısı: Standart olarak 0.3m 3*1.0mm2, maks 3x2.5mm2 + 2x1.5 mm2 dimming kablosu, serbest kablo uçları, AB/AU/ABD fişi opsiyonlu özel uzunlukta kablo |
| Ana Voltaj: 100~277VAC/ 50/60Hz, 140-280VDC |
| Güç Faktörü (PF): ≥0.97 |
| Toplam Harmonik Bozulma (THD): <20% |
| Aşırı Gerilim Koruması: DM: 6kV,CM: 6kV,Kriter B |
SPD (Opsiyonel): Tip 2, 10kV ve 20kA geçici aşırı gerilim koruyucusu. Hizmet ömrünün sonunda daha etkili bir koruma için termal sigortalı ayırıcı ile seri bağlantı
Çıkış Tipi: SELV olmayan (izole edilmemiş) |
| Titreşim Faktörü: <1% Stroboskopik Etkilerin Algılanabilirliği (Pst) <1 |
| Stroboskopik Görünürlük Ölçümü (SVM): <0.4 |
| Stroboskopik Etkilerin Algılanabilirliği (Pst): <1 |
| Armatür Gücü B10A B16A C10A C16A |
| 100W 6 10 11 17 |
| LSS Devre Kesiciler Üzerinden Modül 150W 4 6 6 10 |
| 200W 3 5 6 8 |
| Fotometri Sistemi |
| LED'ler: SMD2835 (1W) |
| CCT (Korelasyonlu Renk Sıcaklığı): Tek CCT (3000K | 4000K | 5000K | 5700K |6500K) |
|
Üç renkli opsiyonel (3000-4000-5000K | 3000-4500-6000K | 4000-5000-6000K seçenekleri)
CRI (Renk Geriverim İndeksi): Standart için >80Ra (daha yüksek CRI için >90Ra mevcut)
|
| Fotobiyolojik Güvenlik: RG0 (riskten muaf) |
| EEC (Enerji Verimliliği Sınıfı): A++ |
| SDCM (Renk Eşleştirme Standart Sapması): <5 (SDCM |
| <3 Opsiyonel)UGR (4H, 8H) : 33.9 (Enine) |
|
33.9 (Boyuna)
Işın Açısı: 60° | 90° | 120° Opsiyonel
|
| Ortalama Armatür Kullanılabilir Ömrü: 61.000 saat (L80B10) |
| Kullanım ömrü sonundaki lümen bakımı >70% |
| Işık Verimliliği: 150LPW (PROLine) | 170LPW (PRIMELine) | 190LPW (ULTRALine) Opsiyonel |
| Nominal Güç: 100W DIP(60/80W/100W) 150W DIP(100W/120W/150W) 200W DIP(120W/150W/200W) |
| (PRO) Maks. 15.000lm Maks. 22.500lm Maks. 30.000lm |
| Teslim Edilen Lümenler |
|
@ 5000K, CRl>80 (PRIME) Maks. 17.000lm Maks. 25.500lm Maks. 34.000lm
(ULTRA) Maks. 19.000lm Maks. 28.500lm Maks. 38.000lm
|
| Çalışma Koşulu |
| Çalışma Sıcaklığı / Nem: -30~ +60°C (-22°F ~ 140°F) / %5~85 RH, yoğuşmasız |
| Depolama Sıcaklığı / Nem: -30~ +80°C (-22°F ~ 176°F) / %5~85 RH, yoğuşmasız |
| Ortalama LED Kullanılabilir Süresi L80B10: ≥100.000H |
| Nominal Ömür (Tp |
| <70°C): 100.000 saate kadarSürücü MTBF: 198.000H,MIL-HDBK-217F(25°C) |
| Titreşime Dayanıklı: 10~500Hz,5G 12dk / 1 döngü, 72dk süreyle. Her biri X, Y, Z eksenleri boyunca |
| Akustik Gürültü: <25dB (30cm mesafe, Normal çalışma) |
| Garanti: 5 Yıl (7 yıla kadar uzatılabilir) |
| Sertifikalar |
| Küresel Sertifika: ENEC | CE | RoHS | D-mark | KEMA-KEUR Listeli, SAA | C-Tick | RCM | CB | ETL/CETL | DLC Premium |
| Güvenlik Direktifleri: EN 60598-1 | EN 60598-2-3 | EN 62493 | IEC 62471 |
| EMC Direktifleri: EN 55015 | EN 61547 | EN 61000-3-2 | EN 61000-3-3 | EN 61347-2-13 | EN 61347-1 | EN 62384 |
| Diğer Direktifler: IEC 62262 | EN 13032-4 | EN 62471 | EN 6272-1 | EN6272-2-1 | EN 61643-11 |
| * Işık akısı toleransı, Güç toleransı ve renk sıcaklığı toleransı ±%5, 5000K ve CRl>80. |
* Aydınlatma ışını, ışık yoğunluğu dağılımı ve ışık verimliliği, EN13032 norm serisi ve LM-79 normu için EN ISO 17025:2005 normuna uygun olarak incelenmiştir.
* Güncel ürün bilgileri ve genel garanti koşulları web sitemizde www.DUALRAYS.com adresinde mevcuttur.
* Bireysel endeksler için ışık akıları ve güçler hakkındaki ayrıntılı bilgiler ürün veri sayfasında belirtilmiştir.
* LED binning nedeniyle değerler değişebilir.
* Veri sayfasındaki parametreler Ta=25°C için verilmiştir, 4000K/80Ra'ya dayanmaktadır, %70Ra ile %10 daha yüksek verimlilik
1. Önce armatürün gücünü kapatın.
2. IP65 kapağını elle dikkatlice çıkarın.
3. Kaydırmalı anahtarı istediğiniz ayara elle ayarlayın - Herhangi bir metal alet KULLANMAYIN.
4. IP65 kapağını yerine takın.
5. Armatürün gücünü açın.
Gücü kapatın, AC kablosunu bağlayın.
Dimming bağlantısı (Dim edilebilir sürücü ile)
1.0-10V dimming ile uyumludur.
2.Kabloları yukarıdaki şemaya göre bağlayın.

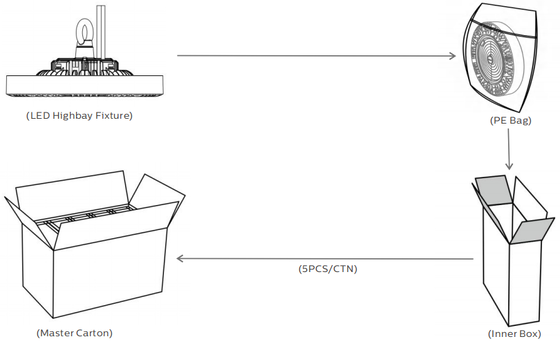

Güç/W İç Kutu Dış Karton Adet/Koli Bireysel Ağırlık Karton Ağırlığı
| 100 295x115x298mm 615x308x320mm 5 ADET 2.2Kg 13.9Kg |
| 150 295x115x298mm 615x308x320mm 5 ADET 2.4Kg 14.2Kg |
| 150 295x115x298mm 615x308x320mm 5 ADET 2.6Kg 14.6Kg |
| Kurulumdan önce lütfen aşağıdaki tüm talimatları okuyun: |
* Elektrik çarpmasını önlemek için kurulumdan önce güç kaynağının kapalı olduğundan emin olun.
* Lamba, Ulusal Elektrik Yasası ve ilgili yerel yasalara uygun olarak yetkili bir elektrikçi veya teknisyen tarafından kurulmalı ve çalıştırılmalıdır.
* Lambayı açın ve dikkatlice inceleyin, herhangi bir hasarı bildirin ve ürünün herhangi bir kısmı nakliye sırasında hasar görmüşse tüm ambalaj malzemelerini saklayın.
* Lamba hasarlıysa, kullanmayın!
Beyan:
LED armatürün Uluslararası Standardına göre, DUALRAYS burada DUALRAYS LED Yüksek Tavan Lambası (UFO Yüksek Tavan) serisi ürünlerinin yalnızca iç veya yarı dış mekan nötr ortamlarda uygulanmasına izin verildiğini resmi olarak beyan eder. Bu arada DUALRAYS ürünler için tam garanti vermektedir.
Üreticiden resmi onay alınmadan yüksek/düşük sıcaklık, yüksek nem, yüksek tuzluluk, yüksek amonyak vb. içeren herhangi bir ciddi ortam uygulamasına izin verilmez. Yanlış uygulama olması durumunda garanti politikası artık garanti edilmeyecektir.
*
Tüm LED armatürlerimiz CE, RoHS standardına uygundur. ekip: >15 yıl deneyim, kendi fabrikası, >10 mühendis ekibi, güçlü üretim kapasitesi ve QC yönetim sistemi, hem kaliteli ürün hem de hizmet sunar;* Güvenilir marka:
Avrupa müşterileriyle istikrarlı ve uzun vadeli işbirliği kuruldu, yüksek övgü ve güven kazandı ve daha iyi hizmet için Hollanda'da deposu var;*
Tüm LED armatürlerimiz CE, RoHS standardına uygundur.Uygulamalarınızın parametrelerini, mesafe, yükseklik, genişlik vb. gibi bize gönderin, mühendis ekibimiz talebinize göre simülasyon yapacak ve size en iyi ürünü önerecektir;*
Tüm LED armatürlerimiz CE, RoHS standardına uygundur. Önde gelen ürünler için TUV, ENEC, VDE, SAA, C-Tick, LM79, LM80 listelenmiştir.Nakliye:
