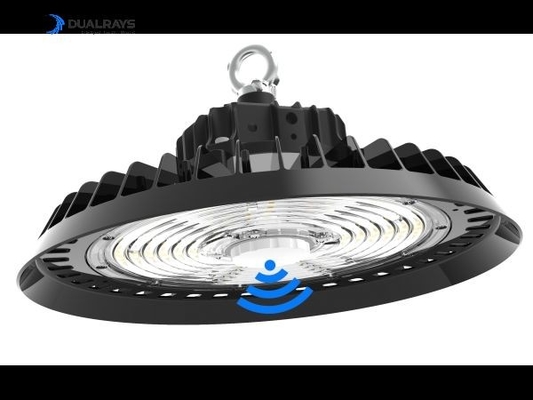

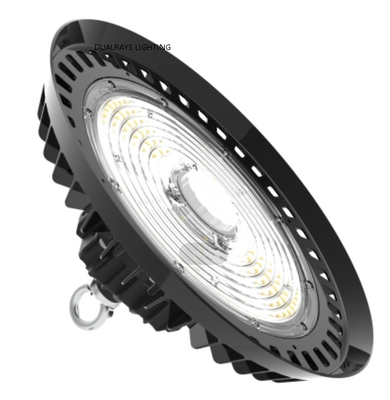

* ADC12 Döküm Al, Entegre Kalıp Dövme, Mükemmel Termal İletkenlik;
* SAN'AN / LUMILEDS Yüksek Parlaklık SMD2835 LED'ler, DUALRAYS Kendi Geliştirdiği Sürücü veya SOSEN / Sürücü Opsiyonel;
* IP65 / IK08 Koruma;
* 60°/90°/120° ışın açısı opsiyonel;
* Korozyona Dayanıklı Toz Boya Kaplama;
TUV, ENEC, VDE, SAA, C-Tick, LM79, LM80 önde gelen ürünler için listelenmiştir.Çoklu Kurulumlar: Halka Asma, Tavan Montajı, Duvar Montajı;

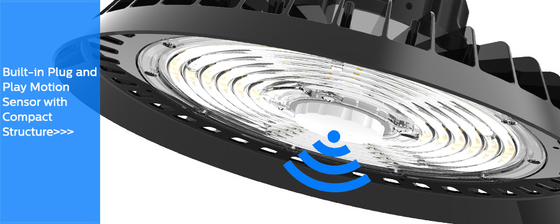

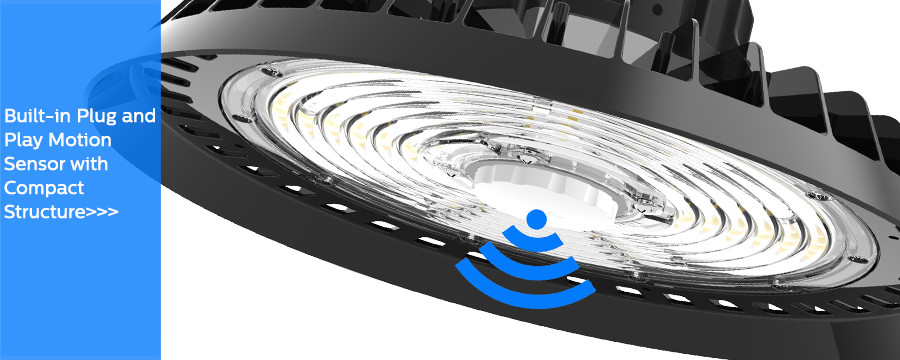

* Çeşitli akıllı kontroller: 1-10V, Hareket sensörü, Gün ışığı sensörü, Zigbee ve Acil Durum;
* 3 CCT opsiyonel (A: 3000-4000-5000K; B: 3000-4500-6000K; C: 4000-5000-6000K);
* Standart olarak DIP Anahtarlı Güç (100%-80%-60%);
* UV veya IR yok ve tamamen cıvasız;
* L80/B10 @ 56.000 saat;
* Özel projeler için özelleştirilmiş desteklenir;
Seçenekler:
> Sürücü: DUALRAYS Kendi Geliştirdiği dahili sürücü, ince tasarım, dayanıklı ve kompakt.
> 3 CCT opsiyonel;
> DIP Anahtarlı Güç (100%-80%-60%);

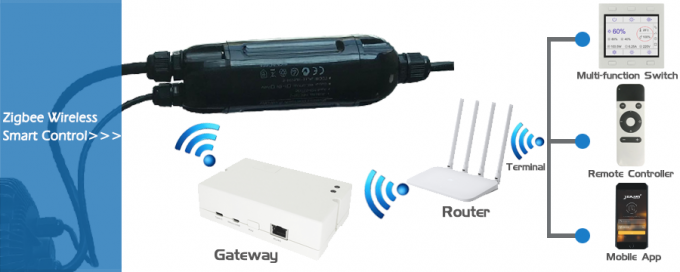

> Kontroller ve Dimleme: 1-10V, Hareket sensörü, Gün ışığı sensörü, Zigbee ve Acil Durum;
> Reflektör: Kapaklı / kapaksız PC reflektör. Boru montajı.
> Kurulum: Halka Asma, Tavan Montajı, Duvar Montajı;
> Geleneksel HID veya MH ışık kaynağı için yedek;
> Fabrika salonları ve üretim alanları;
> Depolar ve lojistik salonları;
> Yapı marketler ve mega marketler;
> Stadyumlar ve diğer spor tesisleri;
> Geleneksel lamba değişimi;
| Güç/W Boyut A / mm Boyut B / mm Boyut C / mm Boyut D / mm Boyut E / mm |
| 100 Φ250 Φ184 119 166.5 197 |
| 150 Φ290 Φ226 119 166.5 197 |
| 200 Φ330 Φ265 119 166.5 197 |
| Genel Sistem |
Gövde Malzemesi: Yüksek basınçlı döküm ADC12 alüminyum EN AC-43000, EN AC-43100, EN AC-43400, EN
AC-44100, EN AC-47100 UNE EN 1706 standardına göre toz boyalı |
| Difüzör Malzemesi: Enjekte PC UNE-EN ISO 294-2:2019 standardına göre, UV filtreli koşullu (IK08) |
| Gövde Rengi: Metalik Siyah (RAL9017), Diğer renkler opsiyonel |
| Sızdırmazlık Contaları: Silikon köpük |

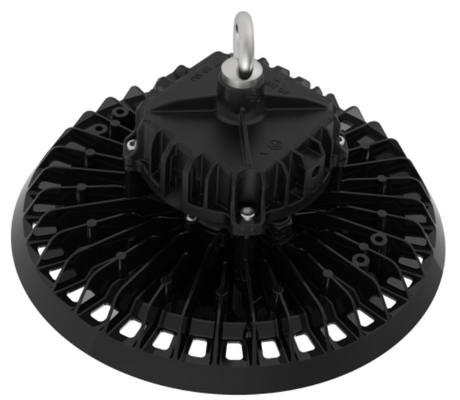

| LED Termal Dağılımı: Kanatsız ADC12 AL armatür gövdesi aracılığıyla, iletken sıvılar olmadan. Yüksek iletkenlikli Kurşunsuz lehim pastası aracılığıyla LED modülleriyle termal teması sağlayan pasif konveksiyon dağılımı |
| Optik sistem: Lens optik, PC/alu-reflektör opsiyonel |
Kaplama: Polyester toz boya kaplama, elektrostatik olarak püskürtülmüş ve fırında süblimleştirilmiş, Dirençli
korozyona |
| Önerilen Montaj Yüksekliği: 5 - 15 metre |
| Bakım: LED değiştirilemez, sürücü değiştirilebilir |
| Sürücü: DIP anahtarı ile ayarlanabilir opsiyonel güce sahip sabit akım, armatür içine gömülü, önceden kablolanmış |
| Dimleme Kontrolü: AÇIK-KAPALI | 1-10V dimleme | DALI-2 | Zigbee |
| IP (Giriş Koruma Derecesi): IP65 |
| IK (Darbe Direnci): IK08 |
| Koruma Sınıfı: Sınıf Ⅰ |
| Kızaran Tel: 750°C (30 saniye altında) |
| Kablo Glandı: Plastik M20x1.5 – IP68 | Plastik M25x1.5 – IP68 (opsiyonel) |
| Kurulum: Halka Asma | Braket Montajı |
Akıllı Fonksiyon: Gün ışığı eşikli PIR Sensör | Gün ışığı eşikli veya gün ışığı hasadı yapan Mikrodalga Sensör | Acil Durum
Yukarı ışık çıkış oranı: ULOR 0 |
| Aşağı ışık çıkış oranı: DLOR 100% |
| Elektrik Sistemi |
| Elektrik bağlantısı: Standart olarak 0.3m 3*1.0mm2, maks 3x2.5mm2 + 2x1.5 mm2 dimleme kablosu, serbest kablo uçları, opsiyonel olarak AB/AU/ABD fişli özel uzunlukta kablo |
| Ana Voltaj: 100~277VAC/ 50/60Hz, 140-280VDC |
| Güç Faktörü (PF): ≥0.97 |
| Toplam Harmonik Bozulma (THD): <20% |
| Aşırı Gerilim Koruması: DM: 6kV, CM: 6kV, Kriter B |
| SPD (Opsiyonel): Tip 2, 10kV ve 20kA geçici aşırı gerilim koruyucusu. Hizmet ömrünün sonunda daha etkili bir koruma için termofüzyon ayırıcı ile seri bağlantı |
Çıkış Tipi: SELV Değil (izole edilmemiş)
Titreşim Faktörü: <1% Stroboskopik Etkilerin Algılanabilirliği (Pst) <1 |
| Stroboskopik Görünürlük Ölçüsü (SVM): <0.4 |
| Stroboskopik Etkilerin Algılanabilirliği (Pst): <1 |
| Armatür Gücü B10A B16A C10A C16A |
| 100W 6 10 11 17 |
| Modül LSS Devre Kesiciler Üzerinden 150W 4 6 6 10 |
| 200W 3 5 6 8 |
| Fotometri Sistemi |
| LED'ler: SMD2835 (1W) |
| CCT (Korelasyonlu Renk Sıcaklığı): Tek CCT (3000K | 4000K | 5000K | 5700K | 6500K) |
| 3CCT opsiyonel (3000-4000-5000K | 3000-4500-6000K | 4000-5000-6000K seçim için) |
|
CRI (Renk Geriverim İndeksi): Standart için >80Ra (daha yüksek CRI için 90Ra mevcut)
Fotobiyolojik Güvenlik: RG0 (riskten muaf)
|
| EEC (Enerji Verimliliği Sınıfı): A++ |
| SDCM (Renk Eşleştirme Standart Sapması): <5 (SDCM |
| <3 Opsiyonel) |
| UGR (4H, 8H): 33.9 (Enine)33.9 (Boyuna) |
|
Işın Açısı: 60° | 90° | 120° Opsiyonel
Ortalama Armatür Kullanılabilir Ömrü: 56.000 saat (L80B10)
|
| Ömrünün sonunda Lümen Bakımı >70% |
| Işık Verimliliği: 150LPW (PROLine) | 170LPW (PRIMELine) | 190LPW (ULTRALine) Opsiyonel |
| Nominal Güç: 100W DIP(60/80W/100W) 150W DIP(100W/120W/150W) 200W DIP(120W/150W/200W) |
| (PRO) Maks. 15.000lm Maks. 22.500lm Maks. 30.000lm |
| Teslim Edilen Lümenler |
| @ 5000K, CRl>80 (PRIME) Maks. 17.000lm Maks. 25.500lm Maks. 34.000lm |
|
(ULTRA) Maks. 19.000lm Maks. 28.500lm Maks. 38.000lm
Çalışma Koşulları
|
| Çalışma Sıcaklığı / Nem: -30~ +60℃ (-22°F ~ 140°F) / %5~85 RH, yoğuşmasız |
| Depolama Sıcaklığı / Nem: -30~ +80℃ (-22°F ~ 176°F) / %5~85 RH, yoğuşmasız |
| Ortalama LED Kullanılabilir Süresi L80B10: ≥100.000H |
| Nominal Ömür (Tp |
| <70℃): 100.000 saate kadar |
| Sürücü MTBF: 198.000H, MIL-HDBK-217F(25℃)Titreşime Dayanıklı: 10~500Hz, 5G 12dk / 1 döngü, 72dk süre. Her biri X, Y, Z eksenleri boyunca |
| Akustik Gürültü: <25dB (30cm mesafe, Normal çalışma) |
| Garanti: 5 Yıl (7 yıla kadar uzatılabilir) |
| Sertifikalar |
| Global Sertifika: ENEC | CE | RoHS | D-mark | KEMA-KEUR Listeli, SAA | C-Tick | RCM | CB | ETL/CETL | DLC Premium |
| Güvenlik Direktifleri: EN 60598-1 | EN 60598-2-3 | EN 62493 | IEC 62471 |
| EMC Direktifleri: EN 55015 | EN 61547 | EN 61000-3-2 | EN 61000-3-3 | EN 61347-2-13 | EN 61347-1 | EN 62384 |
| Diğer Direktifler: IEC 62262 | EN 13032-4 | EN 62471 | EN 6272-1 | EN6272-2-1 | EN 61643-11 |
| * Işık akısı toleransı, Güç toleransı ve renk sıcaklığı toleransı ±%5, 5000K ve CRl>80. |
| * Aydınlatma ışını, ışık yoğunluğu dağılımı ve ışık verimliliği, EN13032 norm serisi ve LM-79 normu için EN ISO 17025:2005 normuna uygun olarak incelenmiştir. |
* Güncel ürün bilgileri ve genel garanti koşulları web sitemizde www.DUALRAYS.com adresinde mevcuttur.
* Bireysel endeksler için ışık akıları ve güçler hakkındaki ayrıntılı bilgiler ürün veri sayfasında belirtilmiştir.
* Değerler LED binning nedeniyle değişebilir.
* Veri sayfasındaki parametreler Ta=25°C için verilmiştir, 4000K/80Ra'ya dayanmaktadır, %70Ra ile %10 daha yüksek verimlilik
1. Önce armatürün gücünü KAPATIN.
2. IP65 kapağını elle dikkatlice çıkarın.
3. Kaydırma anahtarını elle istenen ayara getirin - Herhangi bir metal alet KULLANMAYIN.
4. IP65 kapağını yerine takın.
5. Armatürün gücünü AÇIN.
Kapağı çıkarın. Sensör cihazını takma. Tamamlandı.
Halkanın/Askının sabitlenmesi. Kanca/Halka bağlantısı.
Braketi armatüre sabitleme. Yüzey / Tavan montajı.
Gücü kapatın, AC kablosunu bağlayın.
Dimleme bağlantısı (Dim edilebilir sürücü ile)
1.0-10V dimleme ile uyumludur.
2.Kabloları yukarıdaki şemaya göre bağlayın.
Güç/W İç Kutu Dış Karton Adet/Karton Birim N.W G.W/Karton
100 260x260x150mm 790x273x282mm 5 ADET 2.3Kg 14.2Kg
| 150 300x300x150mm 790x313x322mm 5 ADET 2.5Kg 14.6Kg |
| 150 350x350x150mm 790x363x372mm 5 ADET 2.8Kg 15.2Kg |
| Kurulumdan önce lütfen aşağıdaki tüm talimatları okuyun: |
| * Elektrik çarpmasını önlemek için, kurulumdan önce güç kaynağının kapalı olduğundan emin olun. |
* Lamba, Ulusal Elektrik Yasası ve ilgili yerel yasalara uygun olarak yetkili bir elektrikçi veya teknisyen tarafından kurulmalı ve çalıştırılmalıdır.
* Lambayı paketinden çıkarın ve dikkatlice inceleyin, herhangi bir hasarı bildirin ve ürünün herhangi bir kısmı nakliye sırasında hasar görmüşse tüm ambalaj malzemelerini saklayın.
* Lamba hasarlıysa, kullanmayın!
Beyan:
LED armatürün Uluslararası Standardına göre, DUALRAYS burada DUALRAYS LED Highbay Light (UFO Highbay) serisi ürünlerinin yalnızca iç veya yarı dış mekan nötr ortamlarda kullanılmasına izin verildiğini resmi olarak beyan eder. Bu arada DUALRAYS ürünler için tam garanti vermektedir.
Üreticiden resmi onay alınmadan yüksek/düşük sıcaklık, yüksek nem, yüksek tuzluluk, yüksek amonyak vb. içeren herhangi bir ciddi ortam uygulamasına izin verilmez. Yanlış uygulama olması durumunda garanti politikası artık garanti edilmez.
*
